Kontrola asymetrie napětí CAM-11

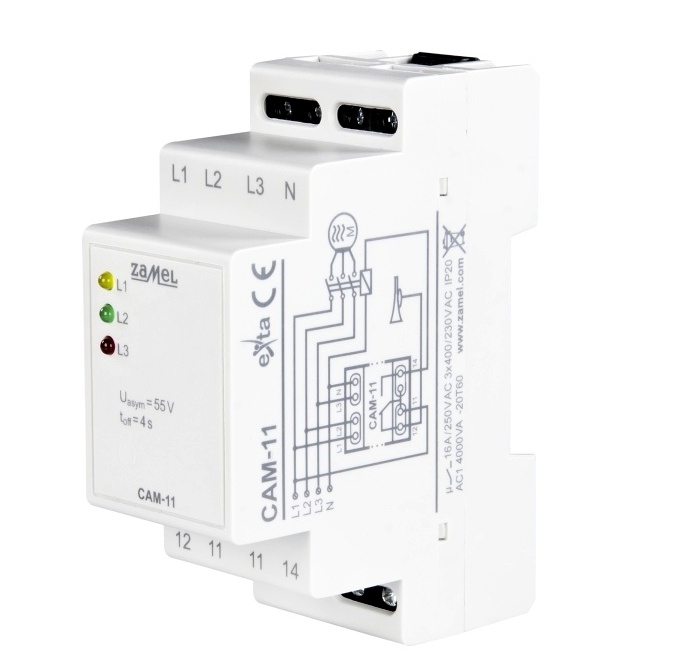

Digitální snímač asymetrie a zániku fáze CAM-11

Číst více

Výrobce: Zamel

Kód produktu: CAM-11

Dostupnost: do 10 pracovních dní dodání do 10 dnů

845,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis produktu
Senzor asymetrie napětí CAM-11 se používá k ochraně zařízení napájených z třífázové sítě (např. motorů) před poškozením v případě ztráty fázového napětí nebo asymetrie fázového napětí. Hodnota prahu asymetrie je z výroby nastavena na 55 V. Čidlo také chrání před symetrickým úbytkem napětí vypnutím relé, pokud napětí v jakékoli fázi klesne pod 150 V (bez ohledu na úroveň asymetrie). Zařízení je napájeno z jakékoli fáze, což znamená, že přítomnost napětí v jedné fázi je dostatečná k tomu, aby bylo plně funkční. Zpoždění vypnutí 4 s a hystereze napětí znamenají, že senzor je odolný vůči krátkodobým výkyvům napětí.

Vlastnosti:

Digitální měření napětí metodou True RMS zajišťuje přesnost měření i v případě zkreslených průběhů (což je důležité v přítomnosti např. střídačů)
zpoždění vypnutí a hystereze napětí eliminující časté spínání
kryt 2-modul, montáž na lištu TH 35 (DIN)
ochrana proti výpadku fáze
odolnost vůči krátkodobým poklesům napětí
ochrana před napěťovou asymetrií
reléový výstup - jeden přepínací kontakt s maximální nosností 16 A

Parametry

CAM-11
Napájecí jmenovité napětí/sledované	230/400 V AC
Tolerance napájecího napětí	-15 ÷ +10%
Jmenovitý kmitočet	50/60 Hz
Jmenovitý odběr proudu	11 mA
Optická signalizace napětí na jednotlivých fázích	3 x LED dioda
Práh asymetrie napětí	-
Inteligentní práh detekce asymetrie napětí	55 V
Hystereze napětí	cca 10 V
Prodleva při spuštění t₁	2 s
Prodleva při vypnutí t₂	4 s
Parametry svorek relé	NO/NC 16 A / 250 V AC1 4000 VA
Počet výstupních kontaktů	8
Průřez připojovacích vodičů	0,2 ÷ 2,5 mm²
Délka přívodního vodiče	-
Pracovní teplota	-20 ÷+60 ^oC
Krytí	IP 20
Kategorie přepětí	II
Rozměry	90 x 35 x 65 mm
Váha	0,1 kg
