Popis
16A, 2.modul, nastavení času i prahu účínnosti
Popis produktu

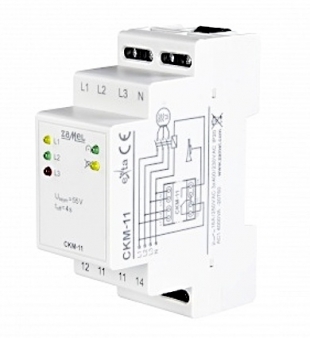

Čidlo fázové sekvence CKM-11 se používá k ochraně zařízení napájených ze třífázové sítě (např. motorů) před poškozením v případě ztráty fázového napětí, asymetrie fázového napětí nebo nesprávného sledu fází. Hodnota prahu asymetrie je z výroby nastavena na 55 V. Čidlo také chrání před symetrickým úbytkem napětí vypnutím relé, pokud napětí v jakékoli fázi klesne pod 150 V (bez ohledu na úroveň asymetrie). Zařízení je napájeno z jakékoli fáze, což znamená, že přítomnost napětí v jedné fázi je dostatečná k tomu, aby bylo plně funkční. Zpoždění vypnutí 4 s a hystereze napětí znamenají, že senzor je odolný vůči krátkodobým výkyvům napětí.
Vlastnosti výrobku:
- ochrana před nesprávným sledem fází
- symetrická ochrana proti poklesu napětí
- digitální, přesné měření napětí i v případě zkreslených průběhů napětí
- kryt 2- modul k instalaci na DIN lištu TH 35 pevnění dvěma pružinovými západkami
- ochrana proti výpadku fáze
- zpoždění vypnutí a hystereze napětí eliminující častá spínání
- snadná instalace a uvedení do provozu - nejsou nutná žádná další měření ani nastavení
- ochrana před napěťovou asymetrií
- odolnost vůči krátkodobým poklesům napětí
- reléový výstup - jeden přepínací kontakt s maximální nosností 16
Parametry
CKM-11 | |
Napájecí jmenovité napětí/kontrolované | 230/400 V AC |
Tolerance napájecího napětí | -15÷+10% |
Jmenovitý kmitočet | 50/60 Hz |
Jmenovitý odběr proudu | 12 mA |
Optická signalizace správného sledu fází | LED dioda zelená |
Optická signalizace špatného sledu fází | LED dioda žlutá |
Mez asymetrického napětí | 55 V |
Hystereze napětí | cca 10V |
Prodleva sepnutí t1 | 2 s |
Prodleva rozpojení t2 | 4 s |
Parametry svorek relé | 1NO 10A/250 V AC1 2500 VA |
Počet výstupních kontaktů | 8 |
Průřez připojovacích vodičů | 0,2 ÷ 2,5 mm2 |
Délka připojovacího vodiče | - |
Pracovní teplota | -20 ÷ + 60 oC |
Krytí | IP20 |
Třída ochrany | II |
Kategorie přepětí | II |
Rozměry | 90 x 35 x 65 mm |
Hmotnost | 0,11 kg |
