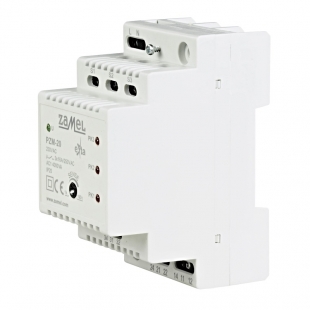

Hladinový spínač PZM-20

Číst více

Kód produktu: PZM-20

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 875,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Relé PZM-20 se používá k detekci přítomnosti různých elektricky vodivých kapalin. Úrovně detekce tekutin jsou synonymem pro úrovně upevnění sondy. Zařízení může být úspěšně použito k provozování různých obvodů (hlavně čerpadel) v závislosti na dosažené hladině kapaliny. PZM-20 spolupracuje se sondami SZH-03 vyrobenými společností Zamel Sp. z o.o. Citlivost detekce sond lze nastavit potenciometrem na předním panelu v rozsahu 1 ÷ 190 kΩ. Výstup zařízení se skládá ze tří relé s maximálním zatížením kontaktů 16 A. Použití přepínacích kontaktů NO / NC zvětšuje oblast použití relé PZM-20. Stav aktivace daného výstupu je indikován červenými LED (PK1, PK2, PK3). Zelená dioda signalizuje přítomnost napájecího napětí 230 V AC. Relé PZM-20 je určeno pro instalaci do rozváděčů pomocí sběrnice TH35. Je vyroben v 3-modulovém pouzdře.

Vlastnosti

ovládání obvodu v závislosti na hladině kapaliny
spolupráce s hladinovými sondami SZH-03
kontrola stavu výstupu (3 x LED červená)
tři detekční kanály
sondy lze připojit (paralelně, sériově)
3 x reléový výstup bez napětí NO / NC s nosností 16 A
nastavitelná citlivost detekce v rozsahu 1 ÷ 190 kΩ ± 15%
indikátor aktivace zařízení (1 x LED zelená)
instalace do rozvaděče (lišta TH35)

Hladinové čídlo

Parametry

PZM-20
Napájecí jmenovité napětí	230 V AC
Tolerance napájecího napětí	-15 ÷ +10%
Kontrolka napájecího napětí	Zelená LED dioda
Jmenovitý kmitočet	50/60 Hz
Jmenovitý odběr proudu	30 mA
Maximální délka vodiče sondy	-
Kontrolka stavu relé	3x červená LED dioda
Parametry svorek relé	3 NO/NC-16 A/250 V AC1 4000 VA
Počet výstupních kontaktů	17
Průřez připojovacích vodičů	0,2 ÷ 2,5 mm²
Pracovní teplota	-20 ÷ +60 ^oC
Krytí	IP 20
Třída ochrany	II
Kategorie přepětí	II
Rozměry	90 x 52 x 66 mm
Hmotnost	0,450 kg
