Automatické přepínání fází APM-20

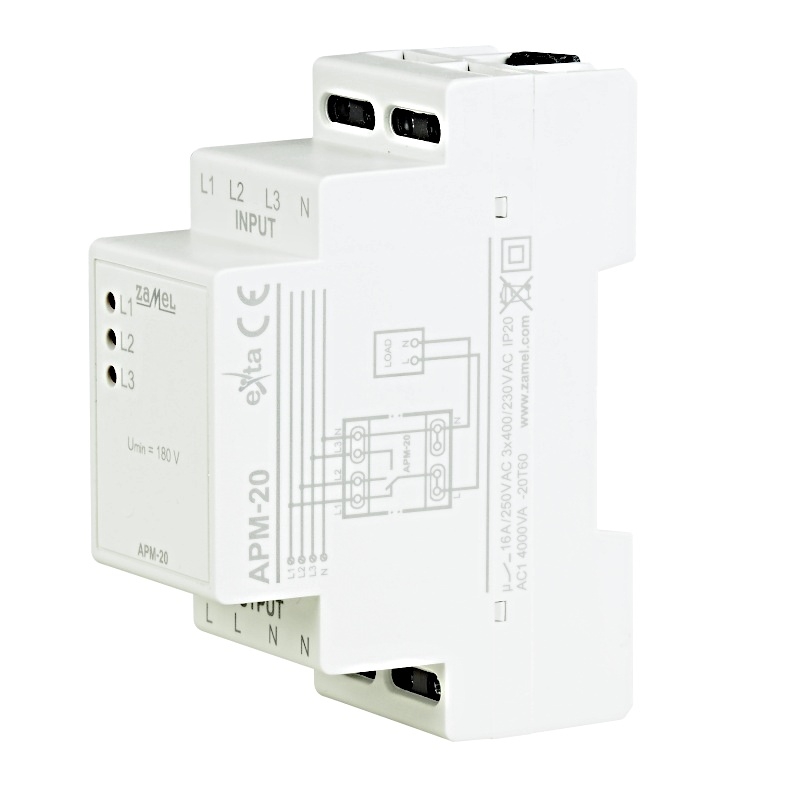

Automatický fázový spínač APM-20

Číst více

Výrobce: Zamel

Kód produktu: APM-20

Dostupnost: do 10 pracovních dní dodání do 10 dnů

2 200,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

je zařízení, jehož hlavním úkolem je udržovat kontinuitu napájení

Popis produktu
Automatický fázový spínač APM-20 je zařízení, jehož hlavním úkolem je udržovat kontinuitu napájení jednofázových přijímačů při zániku fáze nebo poklesu hodnoty skutečného napětí pod normu. Hlavní výhodou zařízení je relativně malá chyba měření napětí nepřekračující 1% i pro silně zdeformované průběhy. Toho bylo dosaženo díky softwarové implementaci převodníku True RMS. Zařízení APM-20 je napájeno ze tří fází L1, L2, L3 s fází L1
je prioritní fáze. Prahová hodnota napětí spínání (180 V AC), čas přepínání (150 ms) a napěťová hystereze (10 V AC) jsou nastaveny z výroby bez možnosti změny uživatelem. LED diody na předním panelu vizuálně označují parametry každého z fází. Vnitřní uspořádání výstupních kontaktů poskytuje zvýšený odolnost na jejich slepení a chrání před fázovým zkratem. Maximální výstupní zatížení by nemělo být vyšší než 16 A u přijímačů ve třídě AC1. APM-20 je určen pro instalace do rozvaděčů (TH-35). Kryt má konstrukci 2 modul.

Automatický přepínač fází

https://youtu.be/wLKxCnyYyC4

Parametry

	APM-10	APM-20
Napájecí jmenovité napětí	230 / 400 V AC
Tolerance napájecího napětí	-15 ÷ + 10%
Jmenovitý kmitočet	45 ÷ 55 Hz	50/60 Hz
Jmenovitý odběr proudu / výkonu	menší než 1 VA	30 mA
Kontrolka napájecího napětí fází	3x zelená LED dioda
Histereze napětí	5 ÷ 7 V	-
Parametry kontaktů	-	3 x 16 A NO
Rozmezí aktivace při U_min	170 ÷ 220 V	180 V
Rozmezí aktivace při U_max	240 ÷ 290 V	-
Max. rezistence senzorové smyčky	1500 Ω (ve studeném stavu)	-
Rozsah regulace času opakovaného sepnutí t_on	1 ÷ 600 s	-
Čas sepnutí rezervních fází	méně než 0,2 s	150 ms
Maximální komutovaný proud	méně než 16 A	16 A
Počet připojovacích vodičů	12	8
Průřez připojovacích vodičů	0,2 ÷ 2,5 mm²
Pracovní teplota	-35 ÷ +55 ^oC
Krytí	IP 20
Třída ochrany	II
Kategorie přepětí	II
Rozměry	90 x 70 x 65 mm	90 x 35 x 65 mm
Hmotnost	0,20 kg	0,27 kg
