Popis
16A, 2.modul, nastavení času i prahu účínnosti
Popis produktu

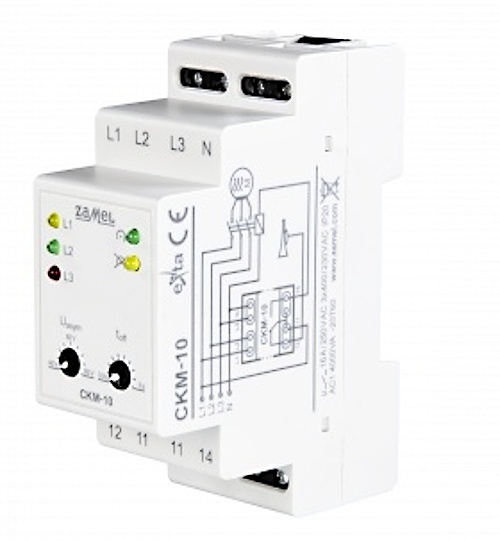

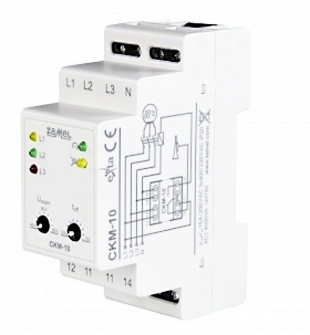

Relé pro kontrolu sledu fází CKM-10 se používá k ochraně zařízení napájených ze třífázové sítě (např. motorů) před poškozením v případě poklesu fázového napětí, asymetrie fázového napětí nebo nesprávného sledu fází. Hodnotu prahové hodnoty asymetrie může uživatel upravit pomocí potenciometru. Čidlo také chrání před symetrickým poklesem napětí vypnutím relé, pokud napětí v jakékoli fázi klesne pod 150 V (bez ohledu na úroveň asymetrie). Zařízení je napájeno z jakékoli fáze, což znamená, že přítomnost napětí v jedné fázi je dostatečná k tomu, aby bylo plně funkční. Nastavitelné zpoždění vypnutí a hystereze napětí činí snímač odolným vůči krátkodobým výkyvům napětí.
Vlastnosti výrobku:
- ochrana před nesprávným sledem fází
- ochrana před symetrickým poklesem napětí
- odolnost vůči krátkodobým poklesům napětí
- kryt 2-modul s dvojitou pružinovou západkou na DIN - lištu TH35
- ochrana proti výpadku fáze
- nastavení prahu (asymetrie)
- digitální konstrukce umožňuje přesné měření sinusového a zkresleného napětí
- ochrana před napěťovou asymetrií
- zpoždění vypnutí a hystereze napětí eliminující časté spínání
- reléový výstup - jeden přepínací kontakt s maximální nosností 16 A
Parametry
CKM-10 | |
Napájecí jmenovité napětí/kontrolované | 230/400 V AC |
Tolerance napájecího napětí | -15÷+10% |
Jmenovitý kmitočet | 50/60 Hz |
Jmenovitý odběr proudu | 12 mA |
Optická signalizace správného sledu fází | LED dioda zelená |
Optická signalizace špatného sledu fází | LED dioda žlutá |
Mez asymetrického napětí | 40 ÷ 80 V; otočný potenciometr |
Hystereze napětí | cca 10V |
Prodleva sepnutí t1 | 2 s |
Prodleva rozpojení t2 | 4 s |
Parametry svorek relé | 1NO 10A/250 V AC1 2500 VA |
Počet výstupních kontaktů | 8 |
Průřez připojovacích vodičů | 0,2 ÷ 2,5 mm2 |
Délka připojovacího vodiče | - |
Pracovní teplota | -20 ÷ + 60 oC |
Krytí | IP20 |
Třída ochrany | II |
Kategorie přepětí | II |
Rozměry | 90 x 35 x 65 mm |
Hmotnost | 0,11 kg |
