Soumrakový spínač WZM-02 + sonda

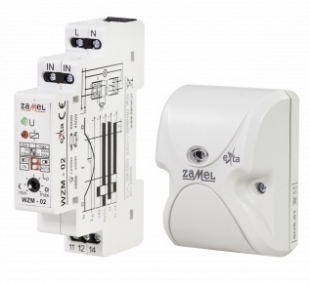

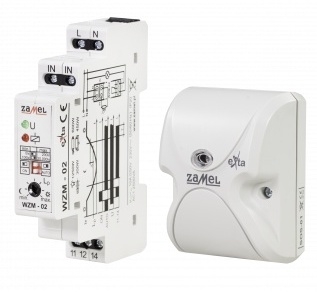

Soumrakový spínač WZM-02 v setu s čidlem světelné intenzity
Číst vícePopis
POPIS
Soumrakový spínač WZM-02 / SOS se používá k ovládání osvětlovacích zařízení nebo jiných spotřebičů v závislosti na intenzitě osvětlení. Systém zapíná osvětlení za soumraku a za úsvitu je vypíná. Zařízení má dva rozsahy intenzity světla, ve kterých má uživatel moýnost plynule nastavit aktivační práh. Systém má funkci nepřetržité aktivace přijímače (ON) připojeného k výstupním kontaktům a funkci automatického provozu (AUTO). Externí sonda světelné intenzity SOS-01 (je součástí dodávky) přenáší signál do soumrakového spínače WZM-02. Připojovací kabel sondy o maximální délce 50 m umožňuje umístění na libovolném místěh.
VLASTNOSTI
- ovládání přijímače v závislosti na intenzitě světla
- možnost zvolit rozsah intenzity osvětlení
- součástí balení je i externí osvětlovací sonda SOS-01
- indikátor napájecího napětí
- plynulé nastavení prahu sepnutí
- odolnost proti krátkodobým změnám osvětlení
- indikátor stavu relé
- automatický provoz (AUTO) nebo nepřetržitá aktivace (ON)
- dva reléové výstupy s maximální nosností 16 A.
Zařízení se zapojuje k jednofázové síti v souladu se závaznými normami. Způsob zapojení je popsán v návodu. Úkony spojené s instalací, zapojením a regulací může provádět pouze kvalifikovaná osoba obeznámena s návodem k obsluze a funkcemi zařízení. Odstranění krytu způsobuje nebezpečí zasažení el. proudem. Po demontáži krytu nelze uplatňovat na výrobek záruku. Před instalací ověřte nepřítomnost napětí na připojení. K instalaci použijte křížový šroubovák o průměru do 3,5 mm. Na správnou činnost má vliv způsob transportu, skladování a používání zařízení. Instalace zařízení se nedoporučuje v následujících případech: nedostatek montážních částí, poškození nebo deformace zařízení. V případě nesprávné funkce se obraťte na výrobce.
Parametry
WZM-02/SOS | |
Napájecí kontakty: | L, N |
Napájecí jmenovité napětí: | 230V~ |
Tolerance napájecího napětí: | -15÷+10% |
Jmenovitý kmitočet: | 50/60 Hz |
Jmenovitý odběr proudu: | 35 mA |
Kontrolka napájecího napětí: | LED dioda zelená |
Svorky světelné sondy: | IN, IN |
Maximální délka přívodního kabelu sondy: | 50 m (MTY 2 x 0,5 mm2) |
Rozsah nastavení prahu sepnutí: | Dvě stupnice: 1) 0÷200 lx |
2) 100÷ 20.000 lx | |
Kontrolka relé: | LED dioda červená |
Parametry svorek relé: | 1NO/NC-10A/250 V AC1 2500 VA |
Počet výstupních kontaktů: | 7 (WZM-02), 2 (SOS-01) |
Průřez připojovacích vodičů: | 0,2 ÷ 2,5 mm2 |
Pracovní teplota: | -20÷+45 oC |
Připevnění krytu: | DIN – lišta (WZM-02) |
2 x rozpěrka 6x(3,5x35) (SOS-01) | |
Krytí: | IP20 (WZM-02), IP-54 (SOS-01) |
Třída ochrany: | II |
Kategorie přepětí: | II |
Stupeň znečištění: | 2 |
Elektrická pevnost: | 1 kV (PN-EN 61000-4-5) |
Rozměry: | 1-modul (17,5mm) 90 x 17,5 x 66 mm (WZM-02) |
