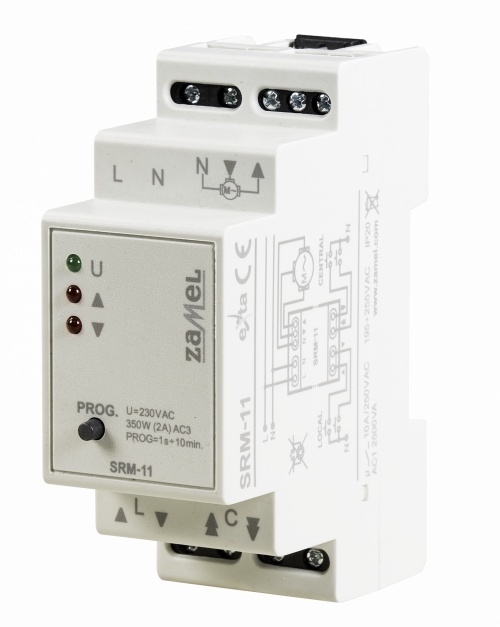

Ovládač žaluzií SRM-11

Ovládání rolet SRM-11

Číst více

Výrobce: Zamel

Kód produktu: SRM-11

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 070,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Modulární ovládač rolet na 230V AC TYP: SRM-11

Popis
Modulární ovladač rolet SRM-11je určen k ovládání žaluzií nebo jiných zařízení poháněných jednofázovými motory 230 V AC.

Ovládání může být provedeno lokálně nebo centrálně pomocí tlačítkových ovládačů. Pro lokální ovládání lze použít dvojitá i jednoduchá tlačítka. Pro centrální ovládání lze použít pouze dvojitá tlačítka. Z hlediska funkčnosti vám ovladač umožňuje naprogramovat dvě nezávislá komfottní (volitelná) nastavení (dolní a horní) a maximální dobu pohybu rolety. SRM-11 může pracovat jako nezávislý ovladač nebo může být kombinován do sekcí. Speciální funkce vstupů centrálního ovládání umožňuje uzamčení žaluzie v zavřené nebo otevřené poloze. To umožňuje spolupráci s poplašnými systémy a dalšími zařízeními, jako je meteorologická stanice, světelný senzor, dešťový senzor a časovač. Spouštěcí signály jsou impulsy z vedení N. Díky tomu v případě rozsáhlé instalace s centrálním ovládáním mohou být jednotlivé regulátory napájeny z různých fází při zachování společné linky N.

Skupiny výrobků:

ovládač žaluzií do krabice pod omítku SRP-01
ovládač žaluzií 230 v AC SRM-10
ovládač žaluzií universální do krabice SRP-04
ovládač žaluzií universální do krabice SRP-05/12-24V
ovládač žaluzií universální modulový 12-24V AC/DC SRM-12

Zobrazit více

Porovnání parametrů:

Označení	SRM-11
Napájecí jmenovité napětí	230 V AC
Napájecí kontakty	L, N
Jmenovitý proud	3 A
Frekvence	50/60 Hz
Způsob montáže	libovolný
Kontakty lokálního ovládání	nahoru, dolů
Kontakty napájení motoru rolety	N - neutrální, nahoru, dolů
Kontakty centrálního ovládání	nahoru, dolů
Parametry svorek relé	3A/250VAC85W
Pracovní teplota	-20 ÷ +45°C
Rozměry [mm]	2-modul 90x35x66
Stupeň ochrany	IP20
Váha	0,10 kg

Parametry

SRM-11
Napájecí jmenovité napětí	230 V AC
Tolerance napájecího napětí	+10 až 15%
Jmenovitý kmitočet	50/60 Hz
Jmenovitý odběr proudu/výkonu	0,22 W (pohotovostní stav), 055 W (pohyb rolet)
Optická signalizace napájecího napětí	zelená LED dioda
Kontrolky směru pohybu rolety	2x červená LED dioda
Programovatelný čas pohybu rolet	1 až 10 minut
Svorky lokálního řízení	LOKAL ▲ (nahoru), ▼ (dolů)
Svorky centrálního řízení	CENTRAL ▲ (nahoru), ▼ (dolů)
Svorky napájení motorku	N (neutrální), ▲ (nahoru), ▼ (dolů)
Parametry svorek relé	2 NO 10 A/250 V AC VC3 2500 V A (napěťový kontakt)
Počet výstupních kontaktů	9
Průřez připojovacích vodičů	0,2 až 2,5 mm²
Pracovní teplota	-10 až +55 ^oC
Pracovní poloha	Libovolná
Připevnění krytu	DIN-lišta
Krytí	IP 20
Třída ochrany	II
Kategorie přepětí	II
Rozměry	2-modul (35 mm) 90 x 35 x 66 mm
Hmotnost	0,090 kg
