Paměťová relé PBM-06

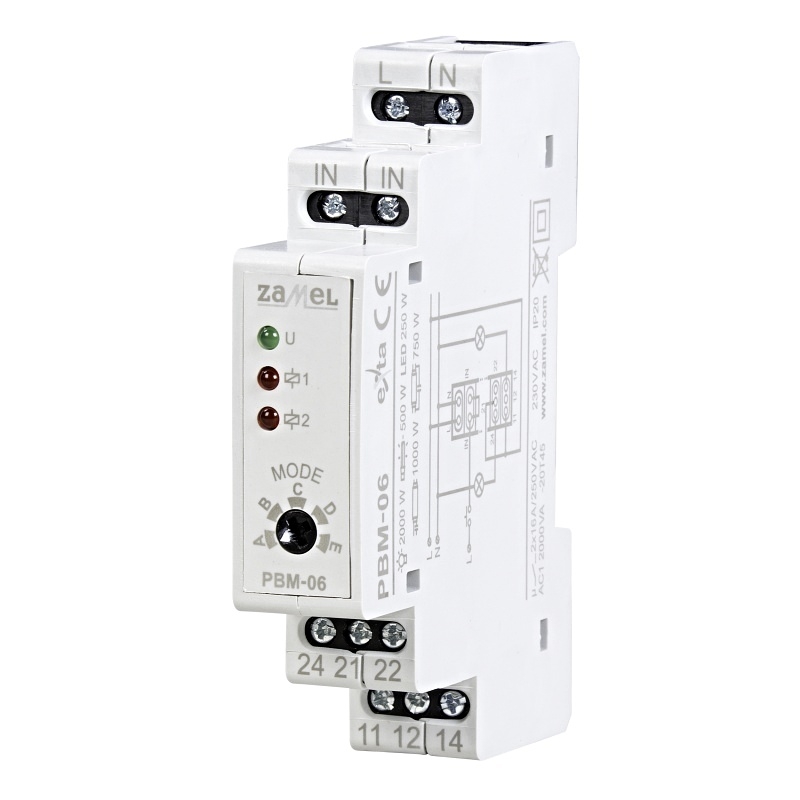

Sekvenční paměťové relé 230 V PBM-06

Číst více

Výrobce: Zamel

Kód produktu: PBM-06

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 170,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis

Bistabilní relé PBM-06 se používá k ovládání osvětlení nebo jiného zařízení pomocí paralelně zapojených unipolárních tlačítek. Relé má dva nezávislé výstupy zapnuté podle zvolené sekvence pulzů zobrazených na vstupech IN. To umožňuje současné řízení dvou obvodů / větví. Potenciometr na předním panelu se používá k výběru sekvence (1 z 5). Řídícím impulzem může být pouze signál z řádku „L“. Konstrukce spouštěcího vstupu umožňuje provoz s podsvícenými tlačítky (i s podsvícením LED). Celkový proud podsvícení proudící na vstup IN nesmí překročit 1,5 mA. Zařízení je uzpůsobeno pro instalaci do rozvaděčů (lišta TH35). LED diody na předním panelu signalizují napájení (zelená dioda) a správný stav výstupu (2 x červená dioda).

Vlastnosti

ovládání osvětlení nebo jiných zařízení specifickou sekvencí
signalizace napájení (1 x zelená LED)
dvoužílová řídící instalace
výběr 1 z 5 režimů (sekvence) pomocí potenciometru
spouštění systému pouze z linie „L“
dva nezávislé reléové výstupy, bez napětí 2 x NO / NC s nosností 16 A
výstupní stav signalizovaný LED (2 x červená LED)
možnost spolupráce s podsvětlenými jednopólovými tlačítky
instalace do rozvaděčů (lišta TH35)

Parametry

	PBM-04/U	PBM-05	PBM-05/ 12-24V	PBM-06	PBM-07	PBM-08
Napájecí jmenovité napětí	12 ÷ 230 A AC/DC	230 V AC	12 ÷ 24 V AC/DC	230 V AC
Tolerance napájecího napětí	-15 ÷ + 10%
Jmenovitý kmitočet	50 / 60 Hz			50 Hz		50 / 60 Hz
Jmenovitý odběr proudu	0 mA			pohotovost: 0,4 W sepnutí 1. výstupu: 0,7 W sepnutí 2. výstupu: 1,1 W	pohotovost: 0,4 W sepnutí 2. výstupu: 1,1 W	24 mA
Kontrolka napájecího napětí	-			zelená LED dioda
Kontrolka stavu relé	-			2x červená LED dioda		červená LED dioda
Proud řídící spínací systém	-			7,5 mA		930 µA
Jmenovitý odběr proudu spuštění	11 mA			-
Parametry kontaktů	1 NO 10 A / 250 V AC1 2500 VA			2x NO/NC-16 A/250 VAC		1NO-16A/ 250 V AC1 4000 VA
Počet výstupních kontaktů	7			10		8
Průřez připojovacích vodičů	0,2 ÷ 2,5 mm2
Pracovní teplota	-20 ÷ + 45 ^oC
Krytí	IP20
Třída ochrany	II
Kategorie přepětí	II
Rozměry	90 x 17,5 x 66 mm
Hmotnost	0,065 kg	0,068 kg		0,09 kg		0,078 kg
