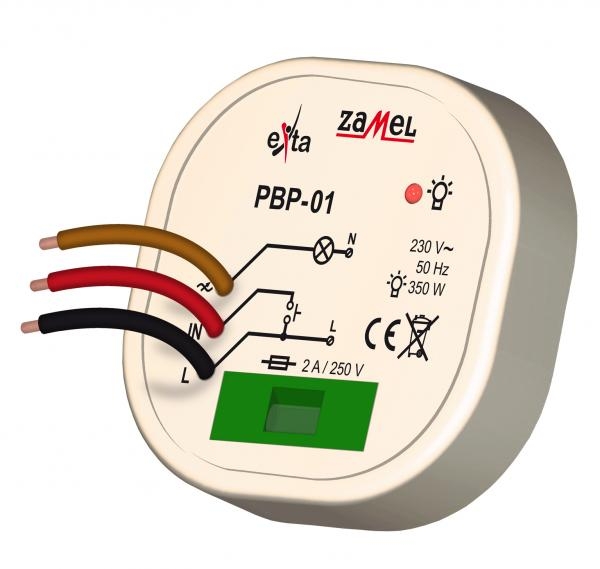

Paměťová relé PBP-01

Číst více

Výrobce: Zamel

Kód produktu: PBP-01

Dostupnost: do 10 pracovních dní dodání do 10 dnů

810,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Paměťová relé jsou určena k tlačítkovému ovládání světla nebo spotřebičů pomocí paralelně zapojených jednopólových tlačítek. Následné stisknutí libovolného tlačítka způsobí zapnutí nebo vypnutí spotřebiče. Montáž do instalační karabice.

Popis
Paměťové relé PBP-01 slouží k řízení osvětlení nebo jiných elektrických spotřebičů pomocí paralelně zapojených jednopólových tlačítek. Následné stisknutí libovolného z tlačítek zapne nebo vypneí zařízení zapojená na výstupní svorky. Řídícím impulsem je signál z vodiče L. Konstrukce zařízení umožňuje montáž pod tlačítko do hluboké instalační krabice o Φ60.

Vlastnosti

Paměťové ovládání osvětlení
Měkké zapnutí, vypnutí (0,8 s)
Kontrolka zapnutí spotřebiče – červená LED dioda
Spuštění systému z vodiče L
Spolupracuje s mnoha jednopólovými podsvětlenými tlačítky
Dvouvodičová řídící instalace
Výstup s maximálním zatížením 350 W
Snadná adaptace do stávajících elektroinstalací

Parametry

	PBP-01	PBP-03	PBP-04	PBP-05
Napájecí jmenovité napětí	230 V AC
Tolerance napájecího napětí	-15 ÷ +10%
Jmenovitý kmitočet	50 / 60 Hz
Jmenovitý odběr proudu	8 mA		pohotovost: 0,2 W práce: 0,7 W	pohotovost: 6 mAW práce: 10/14 mA
Rozsah nastavení času sepnutí		10 s ÷ 16 minut	-
Přesnost nastavení času sepnutí		±3%	-
Kontrolka zapnutí spotřebiče	červená LED dioda
Řídící proud sepnutí systému	220 µA	-	5,2 mA	0,5 mA
Povolené zatížení	15 ÷ 350 W		-
Parametry kontaktů relé	-		1x NO/NC 10 A 250 V	2x NO 5 A 250 V
Počet připojovacích vodičů	3		6
Průřez připojovacích vodičů	1 mm²		0,2 ÷ 2,5 mm²
Pracovní teplota	-20 ÷ + 45 ^oC			-10 ÷ +55 ^oC
Krytí	IP40
Třída ochrany	II			-
Kategorie přepětí	II
Rozměry	50 x 50 x 26 mm		47,5 x 47,5 x 20 mm
Hmotnost	0,025 kg			0,043 kg
