Paměťová relé PBM-03

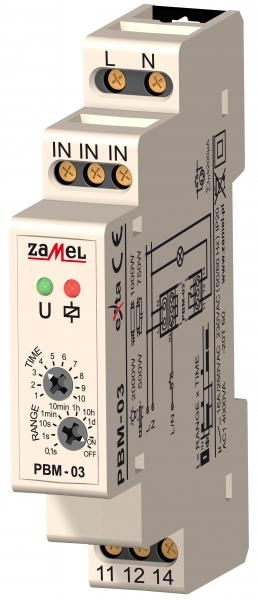

Paměťové relé PBM-03

Číst více

Výrobce: Zamel

Kód produktu: PBM-03

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 100,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis
Paměťové relé PBM-03 slouží k řízení osvětlení nebo jiných elektrických spotřebičů pomocí paralelně zapojených jednopólových tlačítek. Následné stisknutí libovolného z tlačítek způsobí zapnutí nebo vypnutí zařízení zapojených na výstupní svorky. Řídící impuls může být z vodiče L nebo N. Po přivedení impulsu, který spustí spotřebič a následně po uplynutí nastaveného času t, dojde k automatickému odpojení spotřebiče. Použití systému umožňuje vytvoření inteligentního systému ovládání osvětlení.

Vlastnosti

Paměťové ovládání osvětlení
Kontrolka napájecího napětí – zelená LED dioda
Kontrolka stavu relé – červená LED dioda
Spuštění systému z vodiče L nebo N
Spolupracuje s mnoha jednopólovými podsvětlenými tlačítky
Funkce časového limitu
Dvouvodičová řídící instalace
Výstup – maximální zatížení 16 A
Provedení 1-modul
Upevnění na DIN lištu

Typické použití:
Paměťové relé realizuje funkci řízení osvětlení na schodištích pracuje v konfiguraci třívodičové sítě. Jednopólová tlačítka (podsvětlená) lze paralelně spojovat

Parametry

PBM-03
Napájecí vodiče	L, N
Napájecí jmenovité napětí	230V~
Tolerance napájecího napětí	-15 ÷ +10%
Jmenovitý kmitočet	50 / 60 Hz
Jmenovitý odběr proudu	24 mA
Rozsah časového nastavení t:	0,1 s ÷ 10 dní
Přesnost odpočítávání času	0,20%
Nastavení času	2 x potenciometr (skokový, otočný)
Kontrolka napájecího napětí	zelená LED dioda
Svorky sepnutí systému	IN, IN, IN
Proud řídící spínací systém	510 μA
Kontrolka relé	červená LED dioda
Parametry svorek relé	1NO-16A/250 V AC1 4000 VA
Počet výstupních vodičů	8
Průřez připojovacích vodičů	0,2 ÷ 2,5 mm²
Pracovní teplota	-20 ÷ + 45 ^oC
Pracovní poloha	libovolná
Připevnění krytu	DIN - lišta
Krytí	IP20 (PN-EN 60529)
Třída ochrany	II
Kategorie přepětí	II
Stupeň znečištění	2
Rozměry	1-modul (17,5 mm) 90x17,5x66mm
Váha	75g
Související normy	PN-EN 60669-1, PN-EN 60669-2-1
Související normy	PN-EN 61000-4-2,3,4,5,6,11
