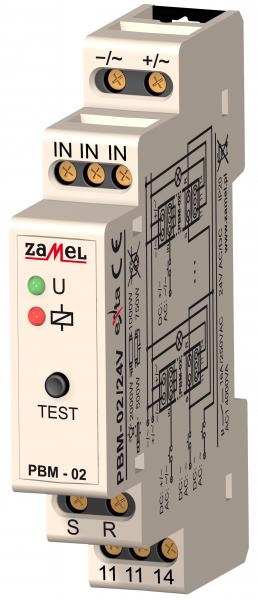

Paměťová relé PBM-02/24V

Paměťová relé jsou určena k tlačítkovému ovládání světla nebo spotřebičů pomocí paralelně zapojených jednopólových tlačítek. Následné stisknutí libovolného tlačítka způsobí zapnutí nebo vypnutí spotřebiče.

POPIS
Paměťové relé PBM-02/24V slouží k ovládání osvětlení nebo jiných elektrických spotřebičů pomocí paralelně zapojených jednopólových tlačítek. Následující stisknutí libovolného z tlačítek způsobí zapnutí nebo vypnutí zařízení zapojených do výstupních svorek. Řídící vstup Set a Reset umožňují centrální řízení skupiny relé. Využití vnitřní paměti relé umožňuje zapamatování aktuálního stavu v případě zániku napětí.

VLASTNOSTI

•  Bistabilní (dvoupolohové) ovládání osvětlení,
•  kontrolka napájecího napětí – zelená LED dioda,
•  kontrolka stavu relé – červená LED dioda,
•  funkce centrálního ovládání,
•  paměť stavu relé,
•  ovládání vstupu IN – pro DC: +/-, pro AC: ~´/~,
•  ovládání vstupu SET, RESET pro DC: -, pro AC: ~,
•  spolupracuje s mnoha jednopólovými podsvětlenými tlačítky,
•  funkce TEST,
•  dvoužilová řídící instalace,
•  výstup – maximální zatížení 16 A.

Typické použití:
Paměťové relé realizuje funkci ovládání osvětlení (např. osvětlení schodišť) prostřednictvím jednopólových paralelně zapojených vypínačů. Vypínače mohou být umístěny v mnoha místech, což umožňuje vytvořit universální ovládací systém osvětlení.
