Signalizátor napětí LDM-30

Popis

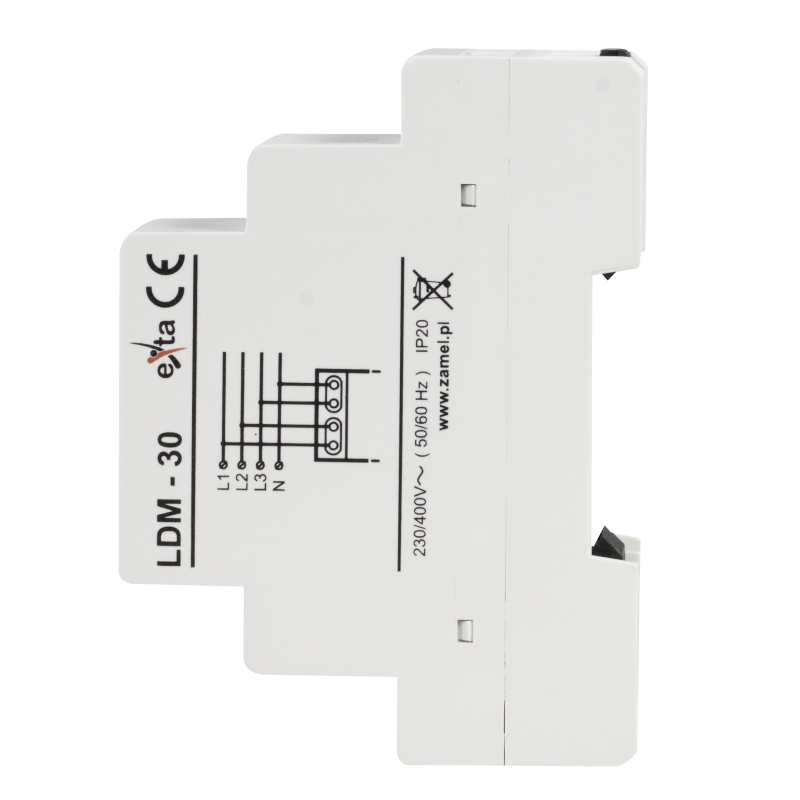

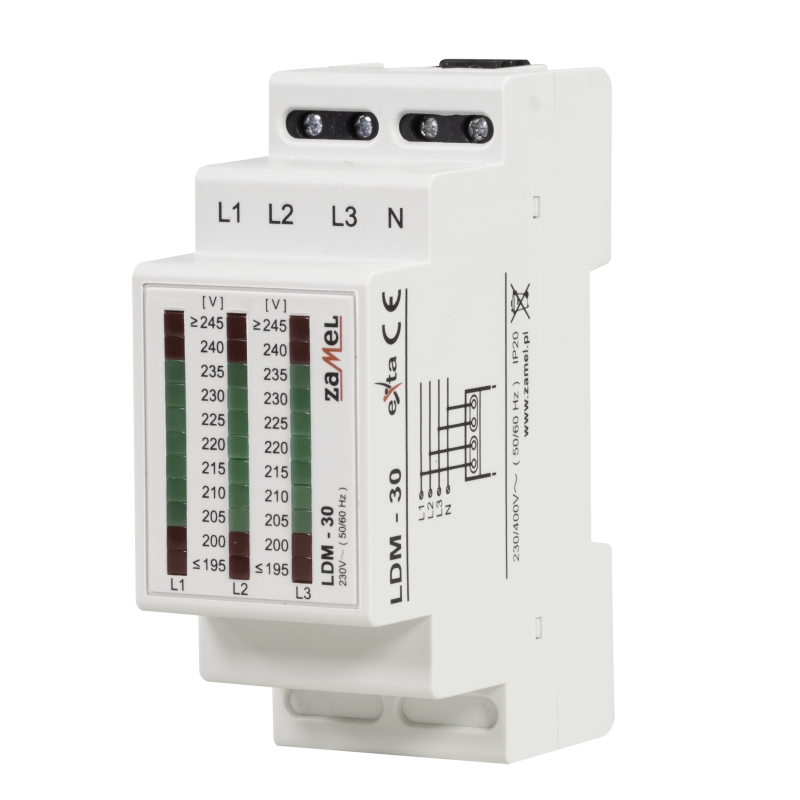

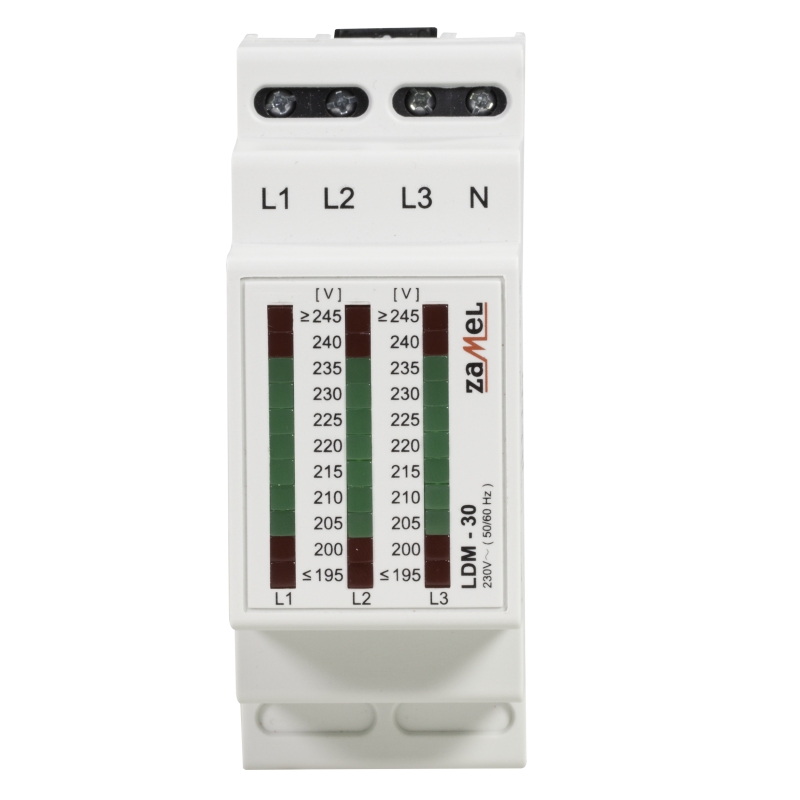

Signalizátor napájení LDM-30 slouží ke grafické prezentaci úrovně fázového napětí v třífázové síti. Hodnota napětí je znázorněna pomocí 3 diodových stupnic skládajících se z 11 LED diod. Znázorněné rozmezí od 195 do 240 V~ pro každou z fází. Systém ukazatele je napájen z fáze L1 a její zánik způsobí celkové vzpnutí zařízení.

Vlastnosti relé

• Grafická prezentace úrovně napětí v třífázové síti
• Široký rozsah ukazatele napětí 3 x od 195 do 245 V~
• Znázorněná hodnota napětí je proporcionální k výšce svítícího sloupce
• Stupnice s dílkem 5V
• Stabilita ukazatele
• Vysoká přesnost deklarovaného napětí ±2,5 V
• Kritické hodnoty napětí jsou signalizovány diodami s označením „≤195V“, ≥245V“
• Montáž na DIN-lištu

Použití

Typické použití:

Třífázový ukazatel napětí LDM-30 zapojený na výstupní svorku jističe nebo na svorky hlídače izolačního stavu ukazuje hodnotu napětí jednotlivých fází

Diodové sloupce v systému signalizují:

• linie L1, L3 – přítomnost napětí na vodičích fází L1 a L3
• linie L2 – hasne – na vodičích fáze L2 není napětí

Počet svítících diod v linii bezprostředně znázorňuje úroveň napětí, jehož hodnotu lze odečítat na stupnici vedle diodové linie. Systém je možno použít v jednofázové síti spojujíc výstupy L1, N.

Skupina výrobků

Signalizace napětí LDM-10 patří do skupiny signalizátorů napětí LDM
