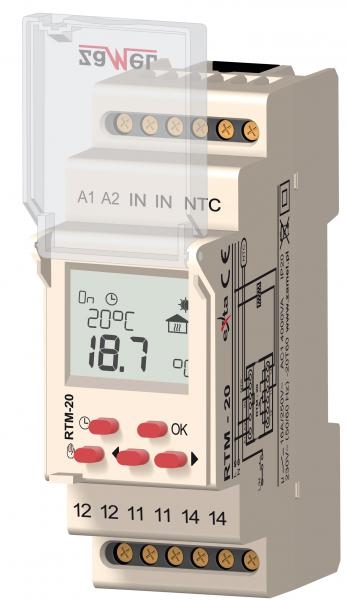

Digitální teplotní relé RTM-20

Číst více

Výrobce: Zamel

Kód produktu: RTM-20

Dostupnost: do 10 pracovních dní dodání do 10 dnů

2 130,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis
Digitální teplotní relé RTM-20 složí k řízení spotřebičů (např. radiátor, podlahové vytápění) v závislosti na okolní teplotě vnějšího čidla NTC. Zařízení má možnost regulovat teplotu v rozmezí +50 ^oC ÷ +60 ^oC. Ke správné činnosti systému je nutná sonda NTC-03 (není součásti dodávaného výrobku). Přívodní kabel sondy má délku 3m a lze jej prodloužit na 50m vodičem o průřezu 0,2÷2,5mm². Sondy nelze spojovat.

Vlastnosti

Regulace teploty v rozmezí +50 ^oC ÷ +60 ^oC
Vnější sonda NTC-03
LCD displej a klávesnice
Řízení spotřebičem v závislosti na vnější teplotě
Provedení: 2-modul s krytem
Montáž na DIN-lištu
Maximální zatížení výstupu 16A

Skupina výrobků
Teplotní regulátor TRM-20 patří do skupiny výrobků RTM.
Provedení
01 – základní
20 – s LCD displejem

Zobrazit více

Porovnání výrobků kategorie

Označení	RTM-01	RTM-20	RTM-30	RTM-30/S
Napájecí jmenovité napětí	230 V AC		85 ÷ 265 V AC
Tolerance napájecího napětí	-15 ÷ +10%
Jmenovitý kmitočet	50/60 Hz
Jmenovitý odběr proudu	33 mA	2 W/14 VA	<1,5 W
Optická signalizace napájecího napětí	zelená LED dioda	LCD displej
Rozsah nastavení teploty	+5 ÷ +40 °C	+5 ÷ +60 °C	+5 ÷ +95 °C
Hystereze	±1 °C		±0,5 °C
Optická signalizace zapnutí spotřebiče	červená LED dioda	LCD displej
Parametry sepnutí	1NO/NC 16A/250 V AC1 4000 VA		2NO/NC 16 A 250 VAC 4000 VA AC1
Počet připojovacích vodičů	7	12	11
Průřez vodičů	0,2 ÷ 2,50 mm²
Pracovní teplota	-20 ÷ +60 °C
Krytí	IP20
Rozměry [mm]	1-modul 90x17,5x66	2-modul 90x35x66
Váha	0,080 kg	0,130 kg	0,080 kg	0,130 kg

Parametry

RTM-20
Napájecí svorky	A1, A2
Napájecí jmenovité napětí	230 V~
Tolerance napájecího napětí	-15 ¸ +10%
Jmenovitý kmitočet	50 / 60 Hz
Jmenovitý odběr proudu	2W / 14 VA
Svorky čidla NTC	NTC
Vstupní svorky	IN, IN
Rozmezí teplotního nastavení	+5 ÷ +60 ⁰C
Hystereze	± 1 ⁰C
Svorky relé	12, 12, 11, 11, 14, 14
Kontrolka spuštění relé	LCD
Barva podsvětlení panelu	oranžová
Parametry sepnutí	16A NO/NC 4000 VA AC1
Počet připojovacích vodičů	12
Průřez připojovacích vodičů	0,2 ÷ 2,50 mm²
Pracovní teplota	-20 ¸ + 60 ^oC
Pracovní teplota sondy	-20 ¸ + 90 ^oC
Pracovní poloha	libovolná
Připevnění krytu	DIN – lišta
Krytí	IP20
Třída ochrany	II
Kategorie přepětí	II
Stupeň znečištění	2
Rozměry	2-modul (35 mm) 90x35x66mm
Váha	184g
Související normy	PN-EN 60730-1, PN-EN 60730-2-7
Související normy	PN-EN 61000-4-2,3,4,5,6,11

Příklad funkcí - přednastavené programy:

Prog 0	Neměnitelný program, Celodenní nezamrzající teplota
Prog 1	00:00 – 06:30 - ekonomická teplota ☾ 06:00 – 23:00 - komfortní teplota ☀ 23:00 – 00:00 - ekonomická teplota ☾
Prog 2	00:00 - 06:00 - ekonomická teplota ☾ 06:00 – 08:00 - komfortní teplota ☀ 08:00 – 16:00 - výstupní teplota 16:00 – 23:00 - komfortní teplota ☀ 23:00 – 00:00- ekonomická teplota ☾
Prog 3	00:00 – 06:00 - ekonomická teplota ☾ 06:00 – 08:00 - komfortní teplota ☀ 08:00 – 10:00 - výstupní teplota 10:00 – 12:00 - komfortní teplota ☀ 12:00 – 16:00 - výstupní teplota 16:00 – 23:00 - komfortní teplota ☀ 23:00 – 00:00 - ekonomická teplota ☾
Prog 4	00:00 – 06:00 - komfortní teplota ☀ 06:00 – 13:00 - ekonomická teplota ☾ 13:00 – 15:00 - komfortní teplota ☀ 15:00 – 22:00 - ekonomická teplota ☾ 22:00 – 00:00 - komfortní teplota ☀
Prog 5	Celodenní ekonomická teplota ☾
Prog 6-9	Prázdné programy – pro editaci uživatelem – nastavena komfortní teplota ☀
