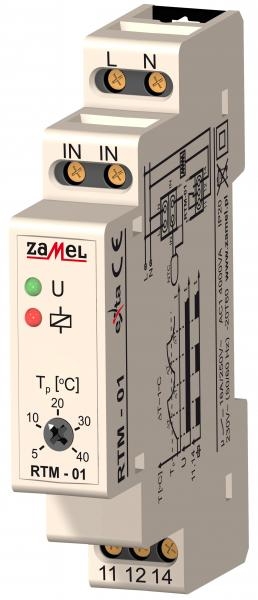

Teplotní regulátor RTM-01

Teplotní relé RTM-01

Číst více

Kód produktu: RTM-01

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 030,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Teplotní relé RTM-01 složí k ovládání spotřebičů (např. radiátor, podlahové vytápění) v závislosti na okolní teplotě vnějšího čidla NTC. Regulace teploty je prováděná pomocí potenciometru na čelní stěně panelu, v rozmezí +5⁰C ÷ +40 ⁰C Ke správné činnosti systému je nutná sonda NTC-03 (není součásti dodávaného výrobku). Přívodní kabel sondy má délku 3m a lze jej prodloužit na 50m vodičem o průřezu 0,2÷2,5mm². Sondy nelze spojovat.

Vlastnosti

Regulace teploty v rozmezí +5⁰C ÷ +40⁰C
Vnější sonda NTC
Kontrolka napájecího napětí
Kontrolka stavu relé
Řízení spotřebičem v závislosti na vnější teplotě
Provedení: 1-modul
Montáž na DIN-lištu
Maximální zatížení výstupu 16A

Zařízení je po správném upevnění a zapojení připraveno k práci. Systém kontroluje teplotu v okolí vnějšího čidla NTC. Když teplota klesne pod teplotu T_p - ∆T systém sepne výstup (spojeny kontakty 11-14) a k němu připojený spotřebič (topení). Ohřívač bude zapnutý do chvíle dosažení teploty T_p + ∆T. Teplotní hystereze ∆T ~ 1⁰C eliminuje častá přepínání na hranici sepnut

Parametry

RTM-01
Napájecí svorky	L , N
Napájecí jmenovité napětí	230 V~
Tolerance napájecího napětí	-15 ¸ +10%
Jmenovitý kmitočet	50 / 60 Hz
Jmenovitý odběr proudu	8 mA
Kontrolka napájecího napětí	zelená LED dioda
Svorky čidla NTC	IN, IN
Rozmezí teplotního nastavení	+5 ÷ +40 ⁰C
Hystereze	± 1 ⁰C
Svorky relé	11, 12, 14
Kontrolka stavu relé	červená LED dioda
Parametry sepnutí	16A NO/NC 4000 VA AC1
Počet připojovacích vodičů	7
Průřez připojovacích vodičů	0,2 ÷ 2,50 mm²
Pracovní teplota	-20 ¸ + 60 ^oC
Pracovní poloha	libovolná
Připevnění krytu	DIN – lišta
Krytí	IP20
Třída ochrany	II
Kategorie přepětí	II
Stupeň znečištění	2
Rozměry	1-modul (17,5 mm) 90x17,5x66mm
Váha	72g
Související normy	PN-EN 60730-1, PN-EN 60730-2-9
Související normy	PN-EN 61000-4-2,3,4,5,6,11
