Časové relé PCM-10/24V

Časové relé PCM-10/24V
Časové relé PCM-10/24V

kód produktu: PCM-10/24V

Dostupnost: Časové relé PCM-10/24V skladem do týdne
dodání do týdne
Cena: 976,- Kč
(včetně DPH)

1 hodnocení uživatelů

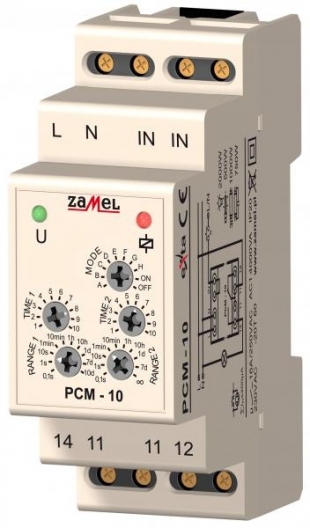

Časové relé PCM-10/24V

Vícefunkční časové relé PCM-10/24V je určeno k realizaci časových funkcí v systémech automatizace a řízení. Vykonává 10 nezávislých pracovních režimů spouštěných napájecím napětím nebo vnějším impulsem (z vodiče L nebo N, + nebo -). Charakterizuje jej velmi široký rozsah dvou nastavitelných časů t1 a t2 , funkce stálého vypnutí nebo zapnutí. Systém provádí průběžně změny v nastavení pracovního režimu.

Vlastnosti

  • 10 pracovních režimů (spouštěné napájecím napětím nebo zevně),
  • kontrolka napájecího napětí – zelená LED dioda,
  • kontrolka stavu relé a odpočítávání času – červená LED dioda,
  • nastavitelné dva časové rozsahy,
  • široké časové rozmezí,
  • vysoká přesnost měření času,
  • funkce stálého vypnutí nebo zapnutí,
  • výstup – maximální zatížení 16 A,
  • kryt: 2-modul.



 Časové relé PCM-10/24V patří do skupiny časových relé PCx.


Druh napájení 24 V AC/DC
Typ zařízení:
01 – provozní režim – opožděné sepnutí
02 – provozní režim – opožděné vypnutí
03 - provozní režim – cyklické přepínání
04 – několik provozních režimů
10 – 10 provozních režimů, regulace dvou časů
Kryt:
M – 1-modul (2-modul typ 10)
P – do krabice



Podrobný popis a návod k použití: PCM-10/24VCZ.pdf

Dotazy k produktu Časové relé PCM-10/24V

Vaše jméno:
E-mail:
Telefon:
Váš dotaz k produktu:
Vyplňte "nospam":
 Informace o zpracování osobních údajů


Časová relé jsou universální prvky automatizace budov a průmyslu realizující různorodé ovládací funkce v oblasti času. Nabízíme jedno-funkční (opožděné vypnutí, opožděné zapnutí, cyklické přepínaní, časový impuls spouštěný vzrůstovou hranou s opožděným vypnutím – PCM-01, PCM-01/24V, PCM-01/U, PCM-02, PCM-02/24V, PCM-02/U, PCM-03, PCM-03/24V, PCM-03/U, PCP-03), dvou-funkční (opožděné zapnutí, opožděné vypnutí – PCM-06/U) a více-funkční 8, 10 nebo 25 pracovních režimů (PCP-04, PCP-04/24V, PCM-04, PCM-04/24V, PCM-10, PCM-10/24V, PCM-07/U). Provedení modulové IP20. Jmenovitá frekvence 50/60 Hz.

Vlastnosti:
• PCM-01, PCM-01/24V, PCM-01/U – opožděné sepnutí
• PCM-02, PCM-02/24V, PCM-02/U – opožděné vypnutí
• PCM-03, PCM-03/24V, PCM-03/U – cyklické přepínání
• PCM-0X/U – universální napájecí napětí 12÷240VAC/DC
• PCM-03/U, PCM-06/U – provedení „ECOLINE“
• PCM-04, PCM-04/24V, PCM-10, PCM-10/24V – 10 pracovních režimů
• PCM-07/U – digitální relé, 25 pracovních režimů, 2 nastavitelné časy, 2 řídící vstupy
• PCM-04, PCM-04/24V,PCM-07/U, PCM-10, PCM-10/24V- funkce stálého vypnutí nebo zapnutí
• Provedení do krabice – PCP-03, PCP-04, PCP-04/24V, krytí IP20
• Provedení  2-modul – PCM-07/U, PCM-10, PCM-10/24V, krytí IP20
• Jmenovitý kmitočet – 50/60 Hz, kategorie přepětí II, třída ochrany II

POROVNÁNÍ FUNKCÍ JEDNOTLIVÝCH VÝROBKŮ Z KATEGORIE - ČASOVÁ RELÉ

Recenze k produktu Časové relé PCM-10/24V

Vaše jméno:
Recenze k produktu:
Vyplňte "nospam":
Odesláním formuláře projevujete svůj souhlas s podmínkami.
 Informace o zpracování osobních údajů


zatím nikdo nevložil recenzi - buďte první

Časové relé PCM-10/24V - parametry

Napájecí vodiče: -/~, +/~
Napájecí jmenovité napětí: 24 V AC/DC
Tolerance napájecího napětí: -15¸+10%
Kontrolka napájecího napětí: zelená LED dioda
Jmenovitý kmitočet: 50/60 Hz
Jmenovitý odběr proudu: 36 mA
Svorky vnějšího spouštění: IN, IN (spuštění z L nebo N)
Řídící proud: 900 μA
Počet provozních režimů: 10
Přesnost měření času: 0,20%
Nastavitelné časový rozsah t1: 0,1 s ¸ 100 dní (krokově, plynule)
Nastavitelné časový rozsah t2: 0,1 s ¸ ∞ (krokově, plynule)
Kontrolka stavu relé a měření času: červená LED dioda
Parametry svorek relé: 1NO/NC-16A/250 V AC1 4000 VA
Počet výstupních kontaktů: 8
Průřez připojovacích vodičů: 0,2 ¸ 2,5 mm2
Pracovní teplota: -20 ¸ + 45oC
Pracovní poloha: libovolná
Připevnění krytu: DIN - lišta
Krytí: IP20 (PN-EN 60529)
Třída ochrany: II
Kategorie přepětí: II
Stupeň znečištění: 2
Rozměry: 2-modul (35 mm) 90x35x66mm
Váha: 0,11 kg
Související normy: PN-EN 60730-1, PN-EN 60730-2-7
PN-EN 61000-4-2,3,4,5,6,11
