Soumrakový spínač

Popis

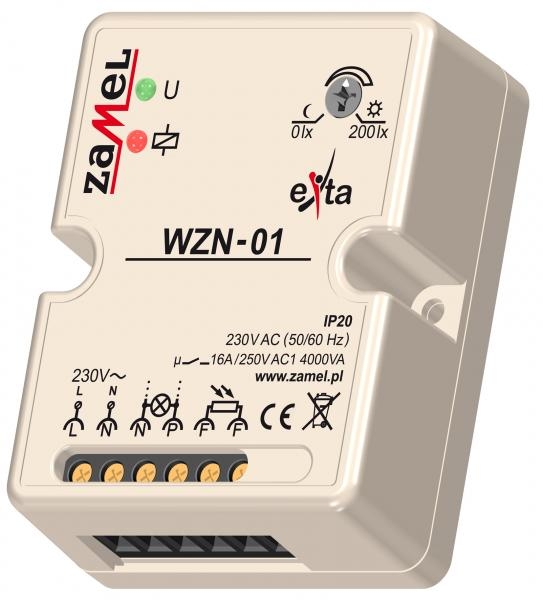

Soumrakový spínač WZN-01 slouží k řízení osvětlení nebo jiných elektrických spotřebičů v závislosti na intenzitě světla. Soumrakové relé spouští osvětlení za soumraku a vypíná za svítání. Práh citlivosti je možné plynule regulovat spotřebitelem. Systém je odolný proti krátkodobým změnám světelné intenzity, to zaručuje bezchybnou činnost. Vnější soumraková sonda SOH s přívodním kabelem o maximální délce 50 m umožňuje umístění v příhodných podmínkách.

Vlastnosti

• ovládání osvětlení v závislosti na intenzitě světla
• kontrolka síťového napětí
• kontrolka stavu relé
• plynulá regulace prahu sepnutí
• široký rozsah nastavení prahu sepnutí (od 0 do 200 lx)
• k systému je nutné připojit vnější sondu světelné intenzity (np. SOH-01,SOH-03, SOH-05)
• odolnost proti krátkodobým změnám světelné intenzity
• hystereze prahu přepnutí
• výstup – maximální zatížení 16 A

Funkce
Zařízení funguje správně po připojení k napájení. Otočení potenciometru směrem k symbolu „měsíce“ způsobí sepnutí spotřebiče při menším světle, posun směrem k symbolu „slunce“ způsobí sepnutí při vyšší světelné intenzitě. V případě, že světelná intenzita klesne pod nastavený práh, zařízení spustí výstupní relé a k němu připojené spotřebiče. Zařízení bude zapnuto, dokud světelná intenzita nepřekročí nastavenou úroveň. Použití světelné intenzity a zpoždění vypnutí v průběhu měření hystereze, činí systém odolný proti krátkodobým a náhodným výkyvům světelné intenzity. Při montáži zařízení se zaměřte na to, aby připojené osvětlení nepřekáželo v práci soumrakovému spínači.
