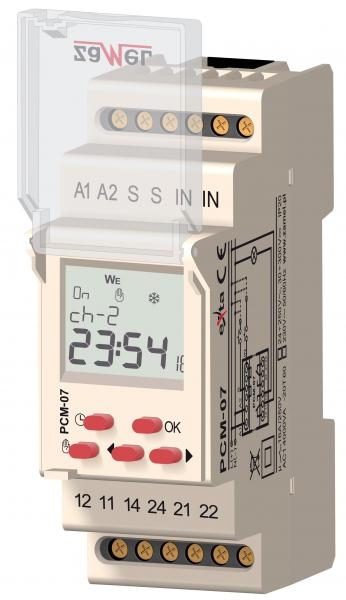

Časové relé PCM-07/U

Časové relé PCM-07/U
Časové relé PCM-07/U

kód produktu: PCM-07/U

Dostupnost: Časové relé PCM-07/U skladem do týdne
dodání do týdne
Cena: 1 951,- Kč
(včetně DPH)

0 hodnocení uživatelů

Časové relé PCM-07/U

POPIS

Vícefunkční časové relé PCM-07/U je určeno k realizaci časových funkcí v systémech automatizace a řízení. Vykonává 25 nezávislých pracovních režimů spouštěných napájecím napětím nebo vnějším impulsem (z vodiče L nebo N). Charakterizuje jej velmi široký rozsah nastavitelných časů od 0,1 s do 99 h 59 m 59,9 a funkce stálého vypnutí nebo zapnutí prostřednictvím vstupu IN. Pracovní režim je možné změnit bez nutnosti čekání na ukončení aktuálního cyklu.

VLASTNOSTI
25 pracovních režimů (spouštěné napájecím napětím nebo zevně),
• kryt 2-modul s bezpečnostní krytkou,
• vstup (S) start a dodatečný řídící vstup IN (stálé zapnutí a vypnutí),
• vysoká přesnost odpočítávaného času,
• široké rozmezí nastavení času,
• funkce stálého vypnutí nebo zapnutí,
• výstup – maximální zatížení 16 A,
• podsvětlený LCD displej,
• kryt: 2-modul,
• montáž na DIN-lištu.

Relé PCM-07/U patří do skupiny výrobků PCM


Druh napájení:
24 V - 24 V AC/DC
U - 12÷240 v VA/DC: dostupné pro PCM-01, PCM-02, PCM-06
U - 24÷250 V AC, 30÷300 V DC: dostupné pro PCM-07
Typ zařízení:
01 – provozní režim – opožděné sepnutí
02 – provozní režim – opožděné vypnutí
03 - provozní režim – cyklické přepínání
04 – 8 (PCP-04) nebo 10 (PCM-04) provozních režimů
06 – opožděné zapnutí/vypnutí
07 – 25 pracovních režimů, digitální, dva rozsahy časových funkcí
10 – 10 provozních režimů, regulace dvou časů
Kryt:
M – modulový, montáž na DIN lištu
P – do krabice o průměru ?60

PODROBNÝ POPIS A NÁVOD K OBSLUZE

Dotazy k produktu Časové relé PCM-07/U

Vaše jméno:
E-mail:
Telefon:
Váš dotaz k produktu:
Vyplňte "nospam":
 Informace o zpracování osobních údajů


2018-05-29 08:01:07

D.D. Chtěl bych použít tento produkt pro spínání cívky výkonového stykače bodové svářečky. Časové spínání se pohybuje v relaci 0,2s až 2 s a opakuje se. Je tento produkt vhodný?

S pozdravem

Tympol plus:


Ano, tento výrobek je vhodný. Lze u něj nastavit, mimo jiné, režim cyklického sepnutí či vypnutí a také čas tohoto cyklu. Ten se bude opakovat dle Vámi nastaveného času (0,1sek-99hodin). Ne v rozmezí 0,2-2. Tyto vlastnosti jsou uvedeny v manuálu v příloze.

Časová relé jsou universální prvky automatizace budov a průmyslu realizující různorodé ovládací funkce v oblasti času. Nabízíme jedno-funkční (opožděné vypnutí, opožděné zapnutí, cyklické přepínaní, časový impuls spouštěný vzrůstovou hranou s opožděným vypnutím – PCM-01, PCM-01/24V, PCM-01/U, PCM-02, PCM-02/24V, PCM-02/U, PCM-03, PCM-03/24V, PCM-03/U, PCP-03), dvou-funkční (opožděné zapnutí, opožděné vypnutí – PCM-06/U) a více-funkční 8, 10 nebo 25 pracovních režimů (PCP-04, PCP-04/24V, PCM-04, PCM-04/24V, PCM-10, PCM-10/24V, PCM-07/U). Provedení modulové IP20. Jmenovitá frekvence 50/60 Hz.

Vlastnosti:
• PCM-01, PCM-01/24V, PCM-01/U – opožděné sepnutí
• PCM-02, PCM-02/24V, PCM-02/U – opožděné vypnutí
• PCM-03, PCM-03/24V, PCM-03/U – cyklické přepínání
• PCM-0X/U – universální napájecí napětí 12÷240VAC/DC
• PCM-03/U, PCM-06/U – provedení „ECOLINE“
• PCM-04, PCM-04/24V, PCM-10, PCM-10/24V – 10 pracovních režimů
• PCM-07/U – digitální relé, 25 pracovních režimů, 2 nastavitelné časy, 2 řídící vstupy
• PCM-04, PCM-04/24V,PCM-07/U, PCM-10, PCM-10/24V- funkce stálého vypnutí nebo zapnutí
• Provedení do krabice – PCP-03, PCP-04, PCP-04/24V, krytí IP20
• Provedení  2-modul – PCM-07/U, PCM-10, PCM-10/24V, krytí IP20
• Jmenovitý kmitočet – 50/60 Hz, kategorie přepětí II, třída ochrany II

POROVNÁNÍ FUNKCÍ JEDNOTLIVÝCH VÝROBKŮ Z KATEGORIE - ČASOVÁ RELÉ

Recenze k produktu Časové relé PCM-07/U

Vaše jméno:
Recenze k produktu:
Vyplňte "nospam":
Odesláním formuláře projevujete svůj souhlas s podmínkami.
 Informace o zpracování osobních údajů


zatím nikdo nevložil recenzi - buďte první

Časové relé PCM-07/U - parametry

Napájecí vodiče: A1, A2
Napájecí jmenovité napětí: 24÷250 V AC, 30÷300 V DC
Jmenovitý kmitočet: 50/60 Hz
Jmenovitý odběr proudu: 2 W / 14 VA
Spouštěcí svorky pracovního: režimu: S, S
Tolerance napájecího napětí: -15¸+10%
Svorky stálého zapnutí/vypnutí: IN, IN
Počet provozních režimů: 25
Pracovní režim: ruční, automatický
Nastavitelný časový rozsah t: 0,1 s ¸ 99 h 59 m 59,9
Přesnost časového nastavení: 0,1 s
Barva podsvětlení LCD displeje: žlutá
Přesnost měření času: Max. ±3 s /24 h při teplotě 25oC
Doba stálosti programování: 10 let
Napájecí svorky spotřebiče: 11, 12, 14, 21, 22, 24
Parametry svorek relé: 2 NO/NC 16 A 250 V AC1 4000 VA
Počet výstupních kontaktů: 12
Průřez připojovacích vodičů: 0,2 ¸ 2,5 mm2
Pracovní teplota: -20 ¸ + 60oC
Pracovní poloha: libovolná
Připevnění krytu: DIN - lišta
Krytí: IP20 (PN-EN 60529)
Třída ochrany: II
Kategorie přepětí: II
Stupeň znečištění: 2
Rozměry: 2-modul  (35 mm) 90x35x66mm
Váha: 0,130 kg
Související normy: PN-EN 60730-1, PN-EN 60730-2-7
PN-EN 61000-4-2,3,4,5,6,11
