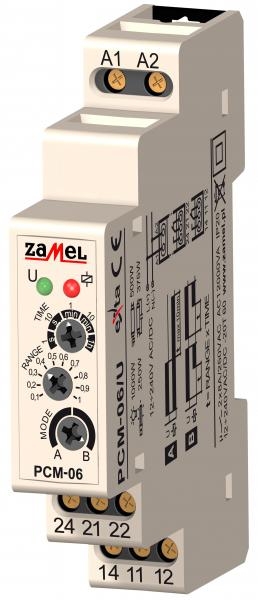

Časové relé PCM-06/U

Časové relé - 2 pracovní režimy - zpožděné vypnutí/zapnutí
Časové relé - 2 pracovní režimy - zpožděné vypnutí/zapnutí

kód produktu: PCM-06/U

Dostupnost: Časové relé PCM-06/U skladem do týdne
dodání do týdne
Cena: 1 305,- Kč
(včetně DPH)

0 hodnocení uživatelů

Časové relé - 2 pracovní režimy - zpožděné vypnutí/zapnutí

Časové relé PCM-06/U

POPIS

Dvoufunkční časové relé PCM-06/U je určeno k realizaci časových funkcí opožděného vypnutí (pracovní režim A) a opožděného sepnutí (pracovní režim B). Relé je spouštěno napájecím napětím v rozmezí 12 ÷ 240 V AC/DC. V režimu A pracuje relé do 10 minut po zániku napájecího napětí. Tento režim je možné použít např. k ovládání koupelnových ventilátorů. V režimu B se relé zapne po uplynutí nastaveného času t, proto je možné tento režim využít např. ke zvukové signalizaci před startem motorů. Po signálu (o délce t) dojde k vypnutí motoru. Zařízení je napájeno napětím v rozmezí 12 ÷ 240 A AC/DC.

VLASTNOSTI
• Pracovní režimy: opožděné sepnutí, opožděné vypnutí,
• signalizace napájecího napětí - zelená LED dioda,
• signalizace stavu relé – červená LED dioda,
• vysoká přesnost odpočítávaného času,
• výstup – maximální zatížení 2 x 8 A,
• kryt 1-modul,
• montáž na DIN-lištu.


FUNKCE
PRACOVNÍ REŽIM A - OPOŽDĚNÉ VYPNUTÍ
PRACOVNÍ REŽIM B - OPOŽDĚNÉ SEPNUTÍ



Druh napájení:
24 V - 24 V AC/DC
U - 12÷240 v VA/DC: dostupné pro PCM-01, PCM-02, PCM-06
U - 24÷250 V AC, 30÷300 V DC: dostupné pro PCM-07
Typ zařízení:
01 – provozní režim – opožděné sepnutí
02 – provozní režim – opožděné vypnutí
03 - provozní režim – cyklické přepínání
04 – 8 (PCP-04) nebo 10 (PCM-04) provozních režimů
06 – opožděné zapnutí/vypnutí
07 – 25 pracovních režimů, digitální, dva rozsahy časových funkcí
10 – 10 provozních režimů, regulace dvou časů
Kryt:
M – modulový, montáž na DIN lištu
P – do krabice o průměru ?60

 Podrobný popis a návod k obsluze

Produkt Časové relé PCM-06/U najdete v kategoriích Přístrojová automatice budov EXTA | Časová relé

Dotazy k produktu Časové relé PCM-06/U

Vaše jméno:
E-mail:
Telefon:
Váš dotaz k produktu:
Vyplňte "nospam":
 Informace o zpracování osobních údajů


Časová relé jsou universální prvky automatizace budov a průmyslu realizující různorodé ovládací funkce v oblasti času. Nabízíme jedno-funkční (opožděné vypnutí, opožděné zapnutí, cyklické přepínaní, časový impuls spouštěný vzrůstovou hranou s opožděným vypnutím – PCM-01, PCM-01/24V, PCM-01/U, PCM-02, PCM-02/24V, PCM-02/U, PCM-03, PCM-03/24V, PCM-03/U, PCP-03), dvou-funkční (opožděné zapnutí, opožděné vypnutí – PCM-06/U) a více-funkční 8, 10 nebo 25 pracovních režimů (PCP-04, PCP-04/24V, PCM-04, PCM-04/24V, PCM-10, PCM-10/24V, PCM-07/U). Provedení modulové IP20. Jmenovitá frekvence 50/60 Hz.

Vlastnosti:
• PCM-01, PCM-01/24V, PCM-01/U – opožděné sepnutí
• PCM-02, PCM-02/24V, PCM-02/U – opožděné vypnutí
• PCM-03, PCM-03/24V, PCM-03/U – cyklické přepínání
• PCM-0X/U – universální napájecí napětí 12÷240VAC/DC
• PCM-03/U, PCM-06/U – provedení „ECOLINE“
• PCM-04, PCM-04/24V, PCM-10, PCM-10/24V – 10 pracovních režimů
• PCM-07/U – digitální relé, 25 pracovních režimů, 2 nastavitelné časy, 2 řídící vstupy
• PCM-04, PCM-04/24V,PCM-07/U, PCM-10, PCM-10/24V- funkce stálého vypnutí nebo zapnutí
• Provedení do krabice – PCP-03, PCP-04, PCP-04/24V, krytí IP20
• Provedení  2-modul – PCM-07/U, PCM-10, PCM-10/24V, krytí IP20
• Jmenovitý kmitočet – 50/60 Hz, kategorie přepětí II, třída ochrany II

POROVNÁNÍ FUNKCÍ JEDNOTLIVÝCH VÝROBKŮ Z KATEGORIE - ČASOVÁ RELÉ

Recenze k produktu Časové relé PCM-06/U

Vaše jméno:
Recenze k produktu:
Vyplňte "nospam":
Odesláním formuláře projevujete svůj souhlas s podmínkami.
 Informace o zpracování osobních údajů


zatím nikdo nevložil recenzi - buďte první

Časové relé PCM-06/U - parametry

Napájecí vodiče: A1, A2
Napájecí jmenovité napětí: 12 ÷ 240 V AC/DC
Tolerance napájecího napětí: -5 ÷ +10 %
Kontrolka napájecího napětí: zelená LED dioda
Jmenovitý kmitočet: 50 / 60 Hz
Jmenovitý odběr proudu: 6 mA (850 mW)
Počet provozních režimů: 2 (A, B)
Nastavitelný časový rozsah t: 0,1 s ÷ 1 h
Přesnost časového nastavení: 5%
Opakování měřeného času: 0,20%
Nastavení času: 2 x potenciometr (otočný + skokový)
Přesnost měření času: Max. ±3 s /24 h při teplotě 25oC
Kontrolka stavu relé a měření času: červená LED dioda
Parametry svorek relé: 2 x NO/NC - 8 A / 250 V AC
Počet výstupních kontaktů: 8
Průřez připojovacích vodičů: 0,2 ÷ 2,5 mm2
Pracovní teplota: -20 ÷ + 60oC
Pracovní poloha: libovolná
Připevnění krytu: DIN - lišta
Krytí: IP20 (PN-EN 60529)
Třída ochrany: II
Kategorie přepětí: II
Stupeň znečištění: 2
Elektrická pevnost: 1,5kV (PN-EN 60730-1), 1kV (PN-EN 61000-4-5)
Rozměry: 1-modul  (17,5 mm) 90x17,5x66mm
Váha: 72 g
Související normy: PN-EN 60730-1, PN-EN 60730-2-7
PN-EN 61000-4-2,3,4,5,6,11
