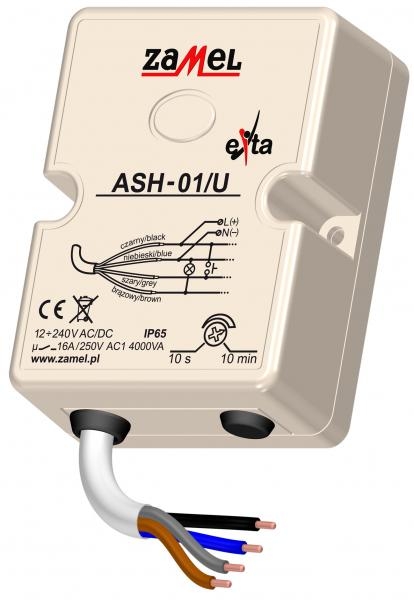

Schodišťový automat ASH-01/U

schodišťový automat v hermetickém krytu
schodišťový automat v hermetickém krytu

kód produktu: ASH-01/U

Dostupnost: Schodišťový automat ASH-01/U skladem do týdne
dodání do týdne
Cena: 790,- Kč
(včetně DPH)

3 hodnocení uživatelů

schodišťový automat v hermetickém krytu

Schodišťový automat ASH-01/U

Popis

Schodišťový automat ASH-01 slouží k ovládání osvětlení na chodbách nebo schodištích. Po sepnutí relé rozsvítí světlo na dobu nastavenou uživatelem, poté světlo automaticky zhasne. Pomocí potenciometru na čelní stěně automatu lze délku činnosti plynule regulovat v časovém rozmezí od 10 s do 10 minut. Schodišťový automat ASH-01/U lze také použít jako časové relé realizující funkci opožděného vypnutí. Hermetický kryt umožňuje použití v nepříznivých podmínkách (IP 65).

Vlastnosti

  • Ovládání osvětlení na schodištích,
  • plynulá regulace času sepnutí v rozmezí od 10 s do 10 minut,
  • spolupracuje s jednopólovými podsvětlenými tlačítky,
  • spolupracuje s 3- nebo 4- drátovým vedením,
  • přívodní kabel v délce 0,5 m,
  • hermetický kryt IP 65,
  • maximální zatížení výstupu 16A.

Podrobný popis a návod k obsluze ASH-01-U

Produkt Schodišťový automat ASH-01/U najdete v kategoriích Přístrojová automatice budov EXTA | Schodišťové automaty

Dotazy k produktu Schodišťový automat ASH-01/U

Vaše jméno:
E-mail:
Telefon:
Váš dotaz k produktu:
Vyplňte "nospam":
 Informace o zpracování osobních údajů

Označení ASH-01 ASH- 01/U ASH-02 ASN-01 ASN- 01/U ASN-02 ASM-01 ASM- 01/U
Napájecí jmenovité napětí 230VAC 12÷240 VAC/DC 230VAC 230VAC 12÷230 VAC/DC 230VAC 230VAC 12÷240 VAC/DC
Tolerance napájecího napětí [%] -15÷10 -5÷+10 -15÷+10 -5÷+10 -15÷+10 -5÷+10
Jmenov. kmitočet [Hz] 50/60
Jmen. odběr proudu 48 mA 8 mA 33 mA 48 mA 8 mA 33 mA 48 mA 8 mA
Optická signalizace napájení - červená LED dioda
Časový rozsah 10 s÷10 min 10s÷14 min 10 s÷10 min 10 s÷10 min
Časová odchylka ±10%
Přesnost opakování ±5%
Nastavení času plynulá (otočný potenciometr)
Parametry sepnutí 1NO 16A/250 V AC1 4000 VA (napěťový kontakt)
Výkon zatížení [W]
Počet připo. vodičů 4
Průřez vodičů 4x 0,75 mm2 0,2÷2,5 mm2
Délka přívod. kabelu 0,5 m -
Pracovní teplota -20 ÷ ±45oC
Krytí IP65 IP20
Žárovka 2000
Úsporná žárovka  500
Trubce s el. předřadníkem  1000
Trubice se startérem 750
Kategorie přepětí II
Rozměry 69 x 56 x 27 mm 90x17,5x27 mm
Váha [kg] 0,101 0,106 0,076 0,67 0,073 0,078
Označení ASM-02 ASM- 02/24V ASM-03 ASM-10 ASP-01 ASP-02 ASP-10
Napájecí jmenovité napětí 230VAC 24VAC/ DC 230VAC 230VAC 230VAC 230VAC 230VAC
Tolerance napájecího napětí [%] -15÷+10 -5÷+10 -15÷10
Jmenov. kmitočet [Hz] 50/60 50 50/60 50
Jmen. odběr proudu 35 mA 55 mA 25 mA 4 1mA 8 mA 10,5mA 8 mA
Optická signalizace napájení červená LED dioda
Časový rozsah 2 s÷10 min 3÷30 min 3 režimy 0÷10 min 10s÷16 min 10s÷14 min 10s÷16 min
Časová odchylka ±10% ±3% ±10% ±3%
Přesnost opakování ±5%
Nastavení času plynulá (otočný potenciometr)
Parametry sepnutí 1NO 16A/250 V AC1 4000 VA (napěťový kontakt) - - 1NO5A/250VA C1 1250VA  -
Výkon zatížení [W]   30÷600 15÷350 - 15÷350
Počet připo. vodičů 8 8 11 3 4 3
Průřez vodičů 0,2÷2,5 mm2 1 mm2
Délka přívod. kabelu - 10 cm
Pracovní teplota -20 ÷ ±45oC
Krytí IP20
Žárovka 2000 600 15-350 375 15-350
Úsporná žárovka 500 - - 90 -
Trubice s el. předřadníkem  1000 - - 180 -
Trubice se startérem 750 - - 150 -
Kategorie přepětí II
Rozměry 90x17,5x27 mm 90x35x 66 mm 50 x 50 x 15 mm
Váha [kg] 0,076 0,072 0,076 0,13 0,028 0,029

Recenze k produktu Schodišťový automat ASH-01/U

Vaše jméno:
Recenze k produktu:
Vyplňte "nospam":
Odesláním formuláře projevujete svůj souhlas s podmínkami.
 Informace o zpracování osobních údajů


zatím nikdo nevložil recenzi - buďte první

Schodišťový automat ASH-01/U - parametry

ASH-01/U
Napájecí svorky: A1 (černý), A2 (modrý)
Jmenovité napájecí napětí: 12 ÷ 240 V AC/DC
Tolerance napájecího napětí: -5¸+10%
Jmenovitý kmitočet: 50/60 Hz
Jmenovitý odběr proudu: 0,9 VA (při napětí 230 V AC)
Jmenovitý odběr: 8 mA
Vedení sepnutí/napájení spotřebiče: Šedý / hnědý (spojeno uvnitř automatu)
Časový rozsah:   10 s ¸ 10 min
Časová odchylka: ± 10 %
Přesnost opakování: ±5%
Nastavení času: Plynule – potenciometrem
Parametry sepnutí: 16A/250 V AC1 4000 VA
Počet výstupních kontaktů: 4
Průřez připojovacích vodičů: 4 x 0,75 mm2
Délka přívodního kabelu: 0,5 m
Pracovní teplota: -20¸+45 oC
Pracovní poloha: Svisle, kabelem dolů
Připevnění krytu: 2x rozpěrka 5x(3x30)
Kategorie krytí: IP65 (PN-EN 61000-4-5)
Třída ochrany: II
Kategorie přepětí: II
Stupeň znečištění: 2
Elektrická pevnost: 1 kV (PN-EN 61000-4-5)
Rozměry: 69 x 56 x 27 mm
Váha: 101g
Související normy: PN-EN 60669-1
PN-EN 60669-2-1
PN-EN 61000-4-2,3,4,5,6,11
