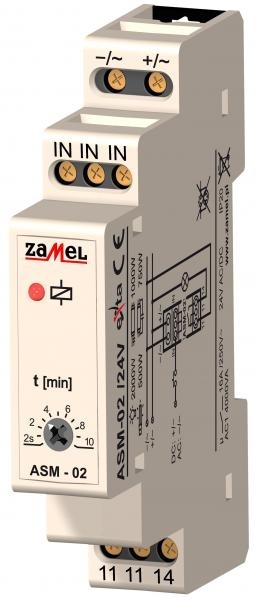

Schodišťový automat ASM-02/24V

Číst více

Výrobce: Zamel

Kód produktu: ASM-02/24V

Dostupnost: do 10 pracovních dní dodání do 10 dnů

590,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

POPIS
Schodišťový automat ASM-02/24V pro ovládání osvětlení na chodbách nebo schodištích. Po sepnutí relé rozsvítí světlo na dobu nastavenou uživatelem, poté světlo automaticky zhasne. Pomocí potenciometru na čelní stěně automatu lze délku činnosti plynule regulovat v časovém rozmezí od 2s do 10 minut. Schodišťové relé je vybaveno funkcí protiblokády. Schodišťový automat ASM-02/24V lze také použít jako časové relé realizující funkci opožděného vypnutí.

VLASTNOSTI
• Ovládání osvětlení na schodištích,
• plynulá regulace času sepnutí v rozmezí od 2 s do 10 minut,
• kontrola stavu napájení – červená LED dioda,
• spolupracuje s jednopólovými podsvětlenými tlačítky
• funkce protiblokády,
• spolupracuje s 4- drátovým vedením,
• provedení 1-modul,
• výstup – maximální zatížení 16 A,
• montáž na DIN lištu.

POZOR!!!!
Zařízení se zapojuje k jednofázové síti v souladu se závaznými normami. Způsob zapojení je popsán v návodu. Úkony spojené s instalací, zapojením a regulací může provádět pouze kvalifikovaná osoba obeznámena s návodem k obsluze a funkcemi zařízení. Odstranění krytu způsobuje nebezpečí zasažení el. proudem. Po demontáži krytu nelze uplatňovat na výrobek záruku. Před instalací ověřte nepřítomnost napětí na připojení. K instalaci použijte křížový šroubovák o průměru do 3,5 mm. Na správnou činnost má vliv způsob transportu, skladování a používání zařízení. Instalace zařízení se nedoporučuje v následujících případech: nedostatek skladových částí, poškození nebo deformace zařízení. V případě nesprávné funkce se obraťte na výrobce.

POUŽITÍ
Typické použití:
Schodišťové automaty řídí osvětlení na schodištích v konfiguraci 4-vodičové sítě. Jednopólové vypínače lze spojovat sériově. V instalaci nelze použít podsvětlená tlačítka.

SKUPINA VÝROBKŮ
Schodišťový automat ASM-02/24V patří do skupiny schodišťových automatů ASx

Typ napájení
24 V – 24 V AC/DC dostupná pro ASH-01, ASM-01, ASN-01

Typ zařízení:
01 – instalace 3- nebo 4- vodičové
02 – systém protiblokády
03 – funkce protiblokády a funkce ON/AUTO/OFF
10 – funkce protiblokády, stmívače a signalizace vypnutí

Typ krytu:
M – 1-modul
N – na omítku
H – hermetické
P – do krabice

Zobrazit více

Označení	ASH-01	ASH- 01/U	ASH-02	ASN-01	ASN- 01/U	ASN-02	ASM-01	ASM- 01/U
Napájecí jmenovité napětí	230VAC	12÷240 VAC/DC	230VAC	230VAC	12÷230 VAC/DC	230VAC	230VAC	12÷240 VAC/DC
Tolerance napájecího napětí [%]	-15÷10	-5÷+10	-15÷+10		-5÷+10	-15÷+10		-5÷+10
Jmenov. kmitočet [Hz]	50/60
Jmen. odběr proudu	48 mA	8 mA	33 mA	48 mA	8 mA	33 mA	48 mA	8 mA
Optická signalizace napájení	-						červená LED dioda
Časový rozsah	10 s÷10 min		10s÷14 min	10 s÷10 min		10 s÷10 min
Časová odchylka	±10%
Přesnost opakování	±5%
Nastavení času	plynulá (otočný potenciometr)
Parametry sepnutí	1NO 16A/250 V AC1 4000 VA (napěťový kontakt)
Výkon zatížení [W]
Počet připo. vodičů	4
Průřez vodičů	4x 0,75 mm2			0,2÷2,5 mm2
Délka přívod. kabelu	0,5 m			-
Pracovní teplota	-20 ÷ ±45oC
Krytí	IP65			IP20
Žárovka	2000
Úsporná žárovka	500
Trubce s el. předřadníkem	1000
Trubice se startérem	750
Kategorie přepětí	II
Rozměry	69 x 56 x 27 mm						90x17,5x27 mm
Váha [kg]	0,101		0,106	0,076		0,67	0,073	0,078

Označení	ASM-02	ASM- 02/24V	ASM-03	ASM-10	ASP-01	ASP-02	ASP-10
Napájecí jmenovité napětí	230VAC	24VAC/ DC	230VAC	230VAC	230VAC	230VAC	230VAC
Tolerance napájecího napětí [%]	-15÷+10					-5÷+10	-15÷10
Jmenov. kmitočet [Hz]	50/60				50	50/60	50
Jmen. odběr proudu	35 mA	55 mA	25 mA	4 1mA	8 mA	10,5mA	8 mA
Optická signalizace napájení	červená LED dioda
Časový rozsah	2 s÷10 min		3÷30 min	3 režimy 0÷10 min	10s÷16 min	10s÷14 min	10s÷16 min
Časová odchylka	±10%				±3%	±10%	±3%
Přesnost opakování	±5%
Nastavení času	plynulá (otočný potenciometr)
Parametry sepnutí	1NO 16A/250 V AC1 4000 VA (napěťový kontakt)			-	-	1NO5A/250VA C1 1250VA	-
Výkon zatížení [W]				30÷600	15÷350	-	15÷350
Počet připo. vodičů	8		8	11	3	4	3
Průřez vodičů	0,2÷2,5 mm2				1 mm2
Délka přívod. kabelu	-				10 cm
Pracovní teplota	-20 ÷ ±45oC
Krytí	IP20
Žárovka	2000			600	15-350	375	15-350
Úsporná žárovka	500			-	-	90	-
Trubice s el. předřadníkem	1000			-	-	180	-
Trubice se startérem	750			-	-	150	-
Kategorie přepětí	II
Rozměry	90x17,5x27 mm			90x35x 66 mm	50 x 50 x 15 mm
Váha [kg]	0,076	0,072	0,076	0,13	0,028		0,029

Parametry

ASM-02/24V
Napájecí svorky	-/~, +/~
Napájecí jmenovité napětí	24 V AC/DC
Tolerance napájecího napětí	-15 ¸ +10 %
Jmenovitý kmitočet	50/60 Hz
Jmenovitý odběr proudu	55 mA
Spouštěcí kontakty	IN, IN, IN
Řídící proud	300 mA
Časový rozsah	2 s ¸ 10 min
Časová odchylka	± 10 %
Přesnost opakování	±5%
Kontrolka relé	červená LED dioda
Parametry sepnutí	1NO - 16A/250 V AC1 4000 VA
Počet výstupních kontaktů	8
Průřez připojovacích vodičů	0,2¸2,50 mm²
Pracovní teplota	-20¸+45 ^oC
Pracovní poloha	libovolná
Připevnění krytu	DIN lišta
Krytí	IP 20
Třída ochrany	II
Kategorie přepětí	II
Stupeň znečištění	2
Rozměry	1-modul (17,5 mm) 90x17,5x66mm
Váha	72g
Související normy:	PN-EN 60669-1
	PN-EN 60669-2-1
	PN-EN 61000-4-2,3,4,5,6,11
