Elektroměr LEM-02

Počítadlo elektrické energie

Číst více

Výrobce: Zamel

Kód produktu: LEM-02

Dostupnost: do 10 pracovních dní dodání do 10 dnů

670,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

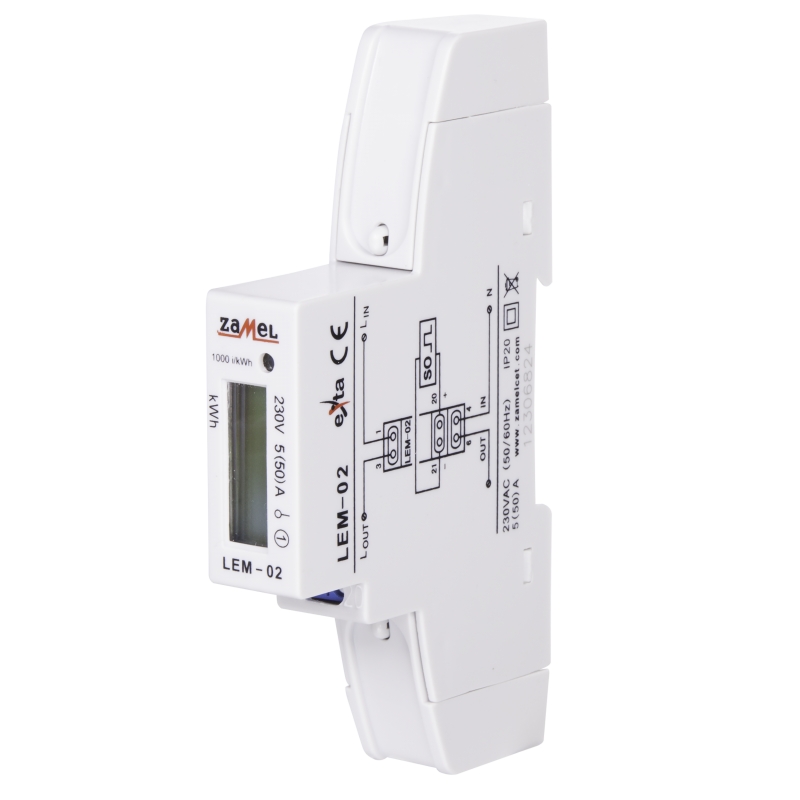

Elektroměr LEM-02

POPIS
Zařízení LEM-02 je počítadlo elektrické energie, které může sloužit jako dílčí počítadlo energie jednofázového střídavého proudu. Načítání dat signalizuje LED dioda, hodnotu zobrazuje LCD displej. Měřič je vybaven impulsním výstupem umožňujícím zapojení dodatečného měřícího zařízení. Pro zabezpečení zařízení před neoprávněným odběrem proudu má LEM-02 plastová chránítka na svorky, s možností zaplombování.

VLASTNOSTI

Optická signalizace načítání impulsů,
LCD displej,
dodatečný impulsní výstup,
chránítka na svorky s možností zaplombování,
provedení 1-modul,
montáž na DIN liště (TH 35)

Typ zařízení:

01 – jednofázové, analogické

02 – jednofázové, digitální

10 – třífázové, digitální se síťovým rozhraním a IR portem

Podrobný popis a návod k obsluze najdete zde: lem-02.pdf

Parametry

LEM-02
Napájecí svorky:	Linie L: linie N: 4, 6
Napětí:	230 V AC
Tolerance napětí:	-15 ÷ +10%
Jmenovitý kmitočet:	50/60 Hz
Měřící rozsah:	5A ÷ 50 A
Vlastní odběr měřiče:	8 VA /0,4 W
Přesnost měření (IEC61036):	třída 1
Displej:	počítadlo 5 + 2 číslice
Signalizace sčítání impulsů:	červená LED dioda
Impulsní výstup SO+, SO-:	typ ^OC
Napětí zapojení SO+, SO-:	12 ÷ 27 V DC
Proud zapojení SO+, SO-:	< 27 mA
Stálé SO+, SO-:	1000 impulsů na kWh
Čas impulsu SO+, SO-:	90 ms
Počet výstupních kontaktů:	6
Průřez připojovacích vodičů:	0,2 ÷ 6 mm²
Pracovní teplota:	-20 ÷ +45 ^oC
Připevnění krytu:	DIN lišta
Krytí:	IP 20
Třída ochrany:	II
Kategorie přepětí:	II
Stupeň znečištění:	2
Rozměry:	1-modul (17,5 mm) 90x17,5x66mm
Váha:	0,080 kg
Související normy.	PN-EN 62094-1
Související normy.	PN-EN 61000-4-2,3,4,5,6,11
