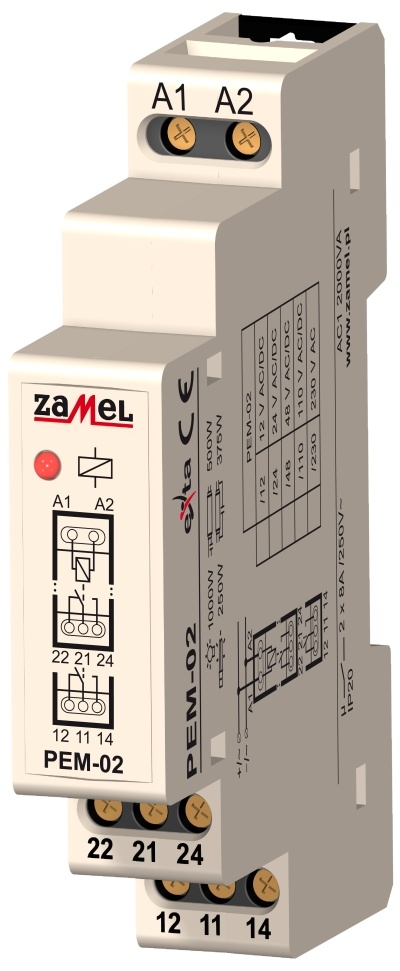

Slouží jako posílení či zvětšení počtu kontaktů stávajícího zařízení. Spolupracuje s řídícími jednotkami s úrovní napětí 230V AC/DC.

Popis
Pomocná relé se použijí všude tam, kde je potřeba zvýšit proudové zatížení spotřebiče elektrické energie. Zajišťují galvanickou izolaci mezi systémem řízení a zatížením. Relé jsou na výstupu opatřena beznapěťovými svorkami NO/NC, což umožňuje připojení libovolného napětí v rozmezí 0÷250 V AC

Vlastnosti

•  zvýšení proudového zatížení energetických spotřebičů
•  možnost změny směru otáčení motoru pomocí na sobě závislých odizolovaných kontaktů
•  spolupracuje s řídícími jednotkami s typickou úrovní napětí: 12, 24, 48, 110 V AC/DC, 230 V AC
•  maximální zatížení 2 x 8 A
•  kontrolka stavu relé

Použití
Systém řízení motoru se změnou směru otáčení
Motor stejnosměrného proudu je napájen přes dvě relé PEM-02. První z nich realizuje podání napájení, druhý provádí změnu polarity napětí podávaného na napájecí svorky motoru. Tato relé jsou řízena pomocí bistabilních řídících modulů MOM–02. Stisknutí tlačítka na prvním modulu MOM–02 spustí motor jedním směrem a zablokuje spuštění v systému  druhého MOM–02. Pro provedení změny směru otáčení je třeba nejprve uvolnit tlačítko na prvním  MOM–02, motor se zastaví, následně stisknout tlačítko na druhém MOM–02, spouštějící motor v opačném směru otáčení. Další relé PEM–01 je potřebné pro správné napájení relé napájecího motor v situaci, kdy je spuštěn v systému druhý MOM – 02 .
