Ovládací a signalizační modul ED-1

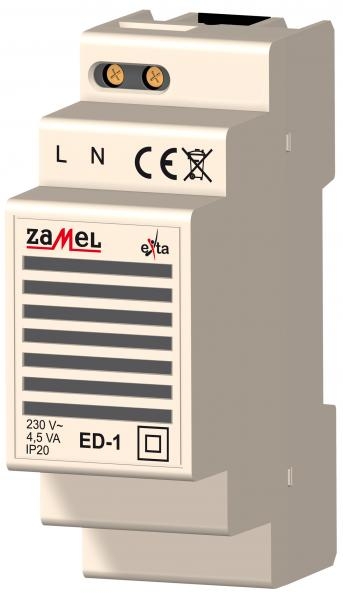

Elektromechanický zvonek ED-1 pro instalaci na DIN lištu

Číst více

Výrobce: Zamel

Kód produktu: ED-1

Dostupnost: do 10 pracovních dní dodání do 10 dnů

410,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Ovládací a signalizační modul ED-1

Ovládací a signalizační moduly se využívají v různorodých systémech řízení a akustické signalizace

Popis
Elektromechanický zvonek ED-1 najde využití v systémech, kde vzniká potřeba akustické signalizace (např. zvuková signalizace zániku fáze). Zvonek se montuje na DIN-lištu.

Vlastnosti

Elektromagnetický zvonek
Mosazná hlavice uzavřená v plastovém krytu
Využívá se v domovních nebo průmyslových přivolávacích systémech
Provedení: 2-modul
Montáž na DIN-lištu, na omítku

Použití
Systém kontroly a signalizace poklesu napětí na fázi L1. Při poklesu napětí na fázi L1 pod hodnotu nastavenou na napěťovém relé PNM-10 (např. 200 V), systém spustí akustickou signalizaci (zvonek ED-1)
POZOR! Zvonek je napájen z fáze L2, která musí udržovat stálé napětí (230 V), které zajišťuje správné napájení zvonku.

Podrobný popis a návod k použití: ED-1_CZ.pdf

Zobrazit více

	MOM-01			MOM-02			PIM-03	ED-1	EDM-01	EDM-02
		10	20	30	10	20
Jmen. napájecí napětí	230 V AC
Tolerance napáj. napětí	-15 ÷ +10%
Jmenovitý kmitočet	50/60 Hz
Jm. odběr proudu [mA]	22,6	32		22,6	32		-	4,5 VA	15 mA	31 mA
Přípustný proud	-						10AAC21	-
Odpor kontaktů	-						<100mΩ	-
Kontrolka spuštění spotřebiče	10-červená LED, 20-zelená LED,						-	Elektromechanický zvonek	Piezoelektrický reproduktor
	30-žlutá LED
Parametry sepnutí	1NO/NC 16A/250 V AC1 4000 VA						-				1NO/NC 16A/250 VAC1 4000 VA
Počet připoj. vodičů	5						4	2			4
Průřez připoj. vodičů	0,2÷2,5mm²
Pracovní teplota	-20 ÷ +45°C							0÷+35°C	-20 ÷ +45°C
Krytí	IP20
Rozměry	1-modul 90 x 17,5 x 66 mm							2-modul	1-modul (17,5mm)
Váha	0,071 kg						0,068 kg	0,092 kg	0,051 kg	0,70 kg

Parametry

ED-1
Napájecí vodiče	L, N
Napájecí jmenovité napětí	230V~
Tolerance napájecího napětí	-15¸+10%
Jmenovitý kmitočet	50 / 60 Hz
Jmenovitý odběr proudu	4,5 VA
kontrola spuštění	elektromagnetický zvonek
Počet výstupních vodičů	2
Průřez připojovacích vodičů	0,2 ¸ 2,50 mm²
Pracovní teplota	0 ¸ +35 ^oC
Pracovní poloha	libovolná
Připevnění krytu	DIN - lišta
Krytí	IP20 (PN-EN 60529)
Třída ochrany	II
Kategorie přepětí	II
Stupeň znečištění	2
Rozměry	2-modul (35 mm) 90x35x66mm
Váha	92g
Související normy	PN-EN 60669-1, PN-EN 60669-2-1
Související normy	PN-EN 61000-4-2,3,4,5,6,11
