Popis

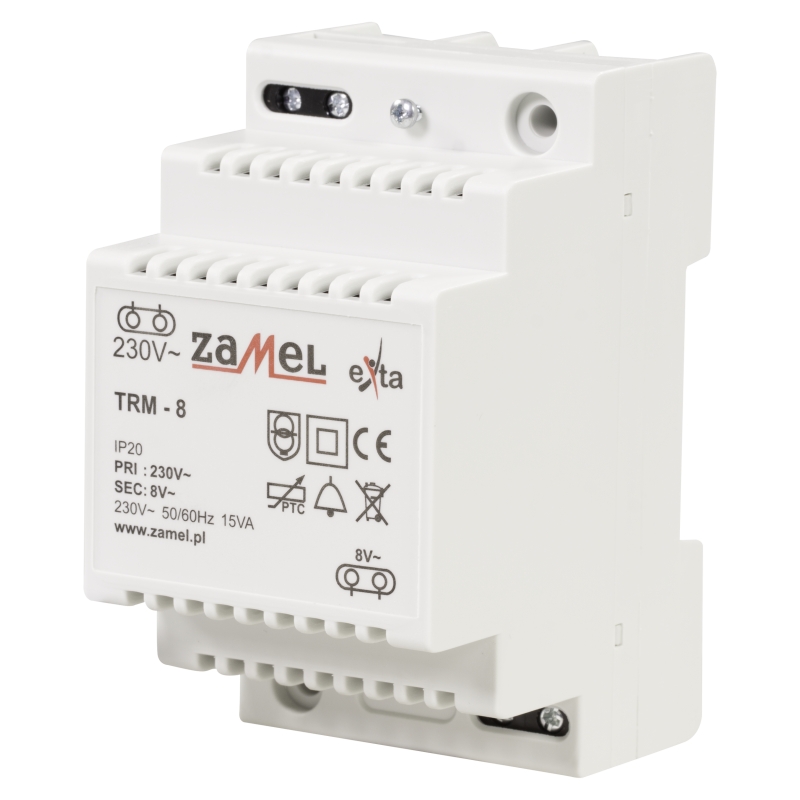

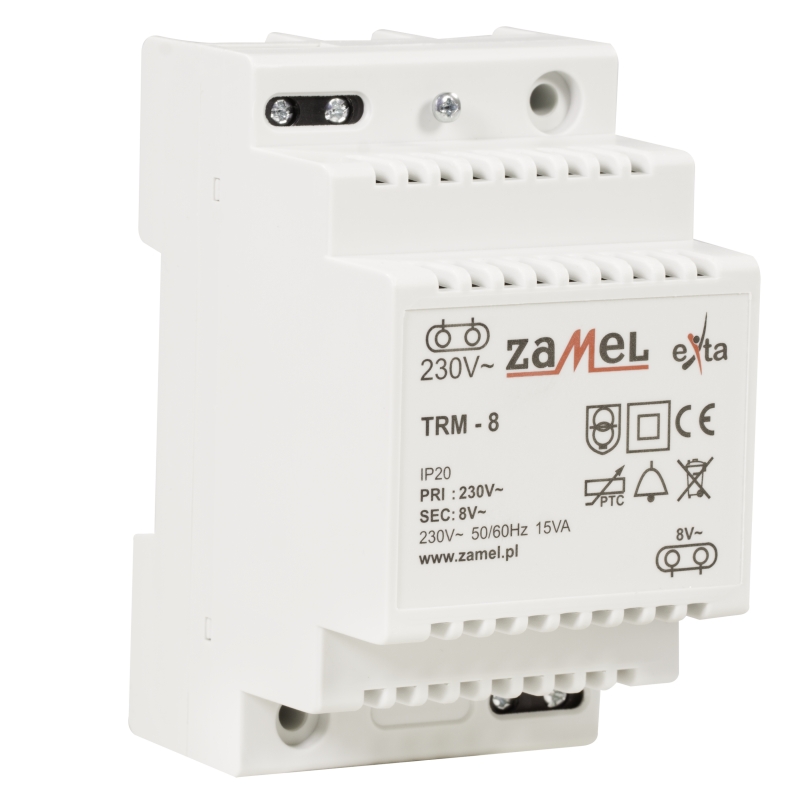

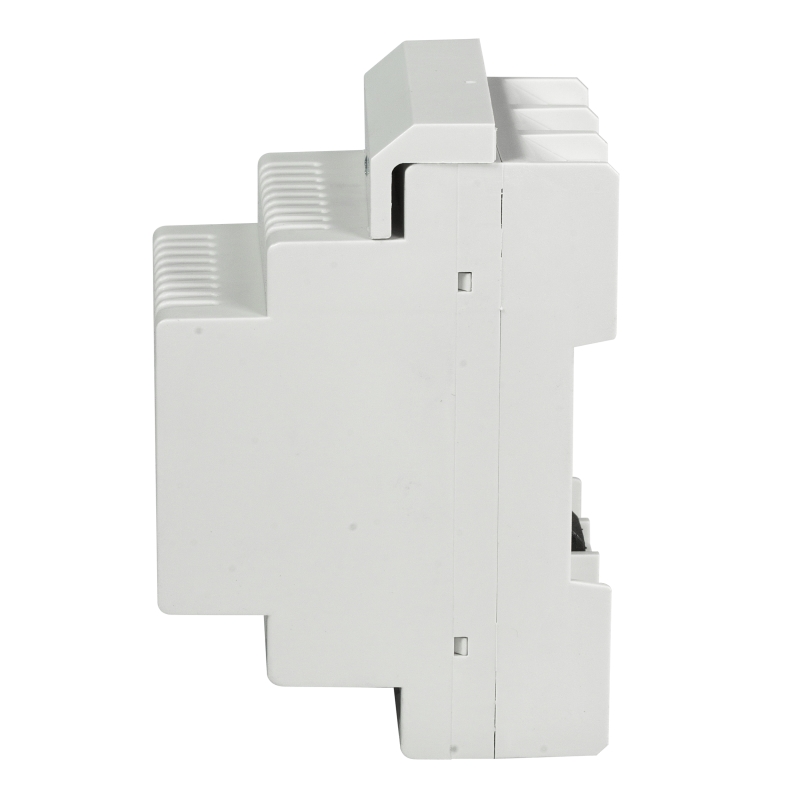

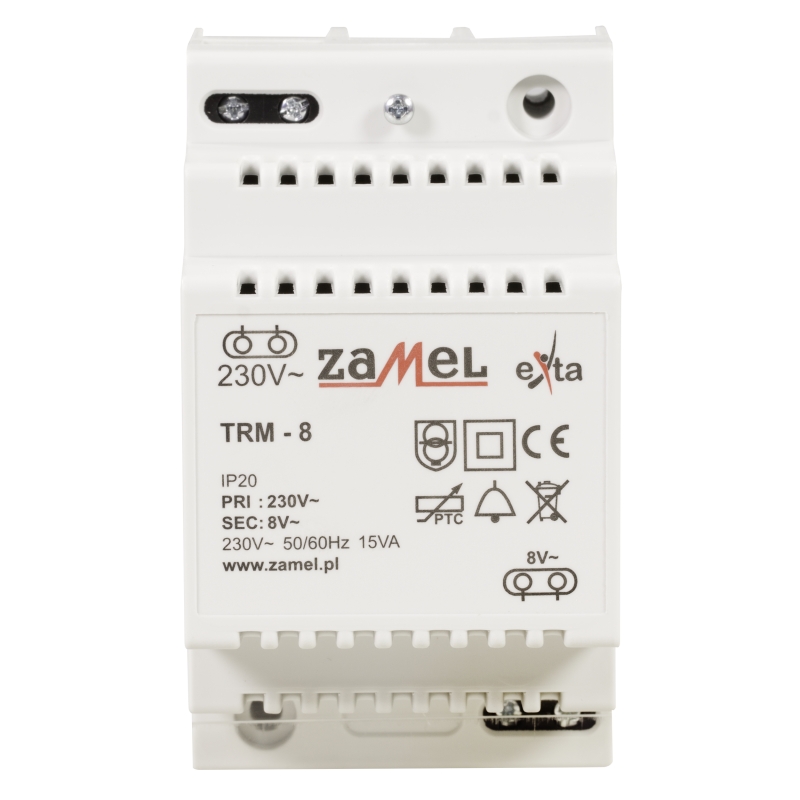

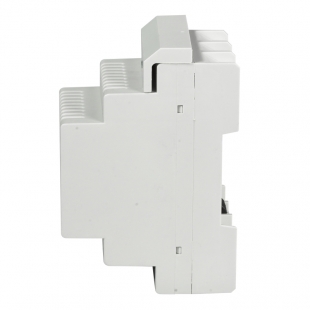

Transformátor TRM-8
Transformátory TRM-8 slouží k napájení obvodů, ve kterých je požadováno snížení siťového napětí na požadovanou úroveň. Universální vnější kryt umožňuje instsalaci na DIN-lištu i na omítku.
Technické parametry:
Podrobný popis a návod k obsluze: Podrobný popis a návod k obsluze
Parametry
Parametry společné pro TRM-xxx | |
Prvotní jmenovité napětí: | 230 V~ |
Jmenovitý kmitočet: | 50 / 60 Hz |
Jmenovitá síla: | 15 VA |
Teplota okolí: | +40 oC |
Počet připojovacích vodičů: | 4 (6 dla TRM-358) |
Třída ochrany: | II |
Způsob práce: | Průběžná |
Průřez vodičů: | 0,2 ÷ 2,50 mm2 |
Poloha činnosti: | Libovolná |
Upevnění krytu: | DIN lišta, nebo na omítku |
Stupeň ochrany krytu: | IP20 (PN-EN 60529) |
Kategorie přepětí: | III |
Stupeň znečištění v okolí krytu: | P2 |
Elektrická pevnost: | 2,1 kV |
Rozměry | 3-modul (53 mm) 90x53x66 mm |
Váha: | 460 g |
Platné normy: | PN-EN 61558-1 |
PN-EN 61558-2-6 | |
TRM - 8 | |
Jalový proud: | max. 32 mA~ (U=230 V~, f=50 Hz) |
Druhotné jalové napětí: | 9,6 V~ |
Tolerance druhotného jalového napětí: | ±5 % |
Druhotný jmenovitý proud: | 1,88 A~ |
Druhotné jmenovité napětí: | 8 V~ |
Tolerance druhotného jmenovitého napětí: | ±5 % |
