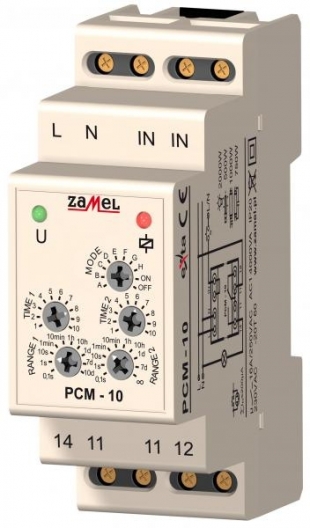

Časové relé PCM-10

Časové relé PCM-10
Časové relé PCM-10

kód produktu: PCM-10

Dostupnost: Časové relé PCM-10 skladem do týdne
dodání do týdne
Cena: 976,- Kč
(včetně DPH)

3 hodnocení uživatelů

Časové relé PCM-10

Popis
Vícefunkční časové relé PCM-10 je určeno k realizaci časových funkcí v systémech automatizace a řízení. Vykonává 10 nezávislých pracovních režimů spouštěných napájecím napětím nebo vnějším impulsem (z vodiče L nebo N). Charakterizuje jej velmi široký rozsah dvou nastavitelných časů t1 a t2 funkce stálého vypnutí nebo zapnutí. Systém provádí průběžně změnu pracovního režimu.

Vlastnosti

  •  10 pracovních režimů (spouštěné napájecím napětím nebo zevně)
  •  Kontrolka napájecího napětí – zelená LED dioda
  •  Kontrolka stavu relé  a odpočítávání času – červená LED dioda
  •  Nastavitelná dvě časová rozmezí
  •  Široké časové rozmezí
  •  Vysoká přesnost měření času
  •  Funkce stálého vypnutí nebo zapnutí
  •  výstup – maximální zatížení 16 A
  •  kryt: 2-modul



 Časové relé PCM-10 patří do skupiny časových relé PCx.


Druh napájení 24 V AC/DC
Typ zařízení:
01 – provozní režim – opožděné sepnutí
02 – provozní režim – opožděné vypnutí
03 - provozní režim – cyklické přepínání
04 – několik provozních režimů
10 – 10 provozních režimů, regulace dvou časů
Kryt:
M – 1-modul (2-modul typ 10)
P – do krabice



Podrobný popis a návod k použití: PCM-10_CZ.pdf

Produkt Časové relé PCM-10 najdete v kategoriích Přístrojová automatice budov EXTA | Časová relé

Dotazy k produktu Časové relé PCM-10

Vaše jméno:
E-mail:
Telefon:
Váš dotaz k produktu:
Vyplňte "nospam":
 Informace o zpracování osobních údajů


Časová relé jsou universální prvky automatizace budov a průmyslu realizující různorodé ovládací funkce v oblasti času. Nabízíme jedno-funkční (opožděné vypnutí, opožděné zapnutí, cyklické přepínaní, časový impuls spouštěný vzrůstovou hranou s opožděným vypnutím – PCM-01, PCM-01/24V, PCM-01/U, PCM-02, PCM-02/24V, PCM-02/U, PCM-03, PCM-03/24V, PCM-03/U, PCP-03), dvou-funkční (opožděné zapnutí, opožděné vypnutí – PCM-06/U) a více-funkční 8, 10 nebo 25 pracovních režimů (PCP-04, PCP-04/24V, PCM-04, PCM-04/24V, PCM-10, PCM-10/24V, PCM-07/U). Provedení modulové IP20. Jmenovitá frekvence 50/60 Hz.

Vlastnosti:
• PCM-01, PCM-01/24V, PCM-01/U – opožděné sepnutí
• PCM-02, PCM-02/24V, PCM-02/U – opožděné vypnutí
• PCM-03, PCM-03/24V, PCM-03/U – cyklické přepínání
• PCM-0X/U – universální napájecí napětí 12÷240VAC/DC
• PCM-03/U, PCM-06/U – provedení „ECOLINE“
• PCM-04, PCM-04/24V, PCM-10, PCM-10/24V – 10 pracovních režimů
• PCM-07/U – digitální relé, 25 pracovních režimů, 2 nastavitelné časy, 2 řídící vstupy
• PCM-04, PCM-04/24V,PCM-07/U, PCM-10, PCM-10/24V- funkce stálého vypnutí nebo zapnutí
• Provedení do krabice – PCP-03, PCP-04, PCP-04/24V, krytí IP20
• Provedení  2-modul – PCM-07/U, PCM-10, PCM-10/24V, krytí IP20
• Jmenovitý kmitočet – 50/60 Hz, kategorie přepětí II, třída ochrany II

POROVNÁNÍ FUNKCÍ JEDNOTLIVÝCH VÝROBKŮ Z KATEGORIE - ČASOVÁ RELÉ

Recenze k produktu Časové relé PCM-10

Vaše jméno:
Recenze k produktu:
Vyplňte "nospam":
Odesláním formuláře projevujete svůj souhlas s podmínkami.
 Informace o zpracování osobních údajů


zatím nikdo nevložil recenzi - buďte první

Časové relé PCM-10 - parametry

Napájecí vodiče L, N
Napájecí jmenovité napětí 230V~
Tolerance napájecího napětí -15¸+10%
Kontrolka napájecího napětí Zelená LED dioda
Jmenovitý kmitočet 50/60 Hz
Jmenovitý odběr proudu 35 mA
Svorky vnějšího spuštění IN, IN (spuštění z L nebo N)
Řídící proud 510 mA
Počet provozních režimů 10
Nastavitelné časový rozsah t1 0,1 s ¸ 100 dní (krokově, plynule)
Nastavitelné časový rozsah t2 0,1 s ¸ ? (krokově, plynule)
Přesnost měření času 0,20%
Kontrolka relé a měření času Červená LED dioda
Parametry svorek relé 1NO-16A/250 V AC1 4000 VA
Počet výstupních kontaktů 8
Průřez připojovacích vodičů 0,2 ¸ 2,5 mm2
Pracovní teplota -20 ¸ + 60oC
Pracovní poloha libovolná
Připevnění krytu DIN - lišta
Krytí IP20 (PN-EN 60529)
Třída ochrany II
Kategorie přepětí III
Stupeň znečištění 2
Elektrická pevnost 2 kV (PN-EN 61000-4-5)
Rozměry 2-modul  (35 mm) 90x35x66mm
Váha 112g
Související normy PN-EN 60730-1, PN-EN 60730-2-71
PN-EN 61000-4-2,3,4,5,6,11
