Bezdrátový přijímač krabicový 3-kanálový ROP-04

Přijímač ROP-04, stejně jako ROP-03, byl navržen tak, aby prováděl jednoduché ovládací funkce v nízkonapěťových instalacích 10÷14 V

Číst více

Výrobce: Zamel

Kód produktu: ROP-04

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 307,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

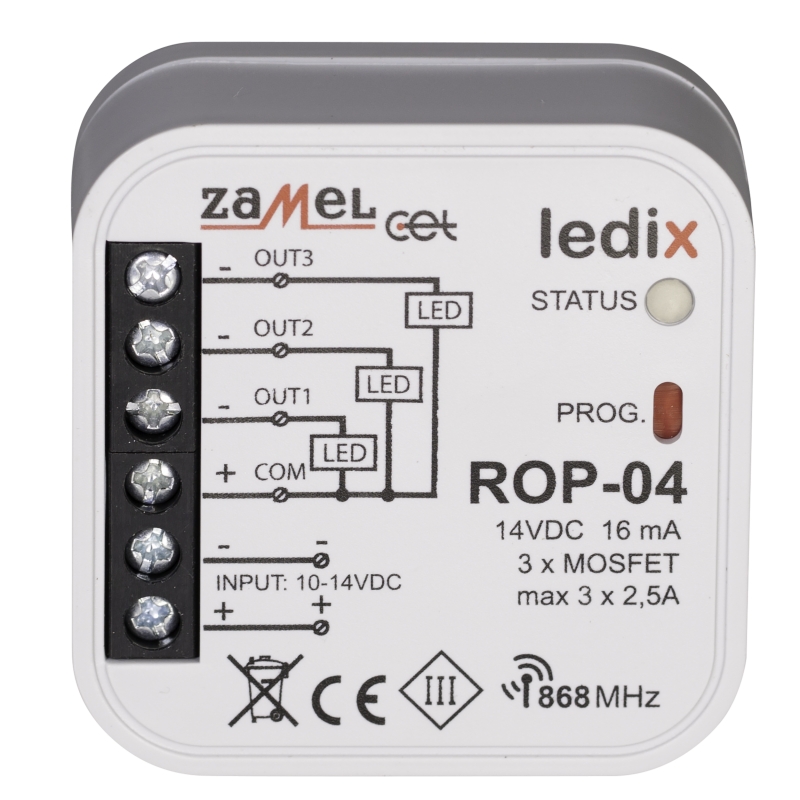

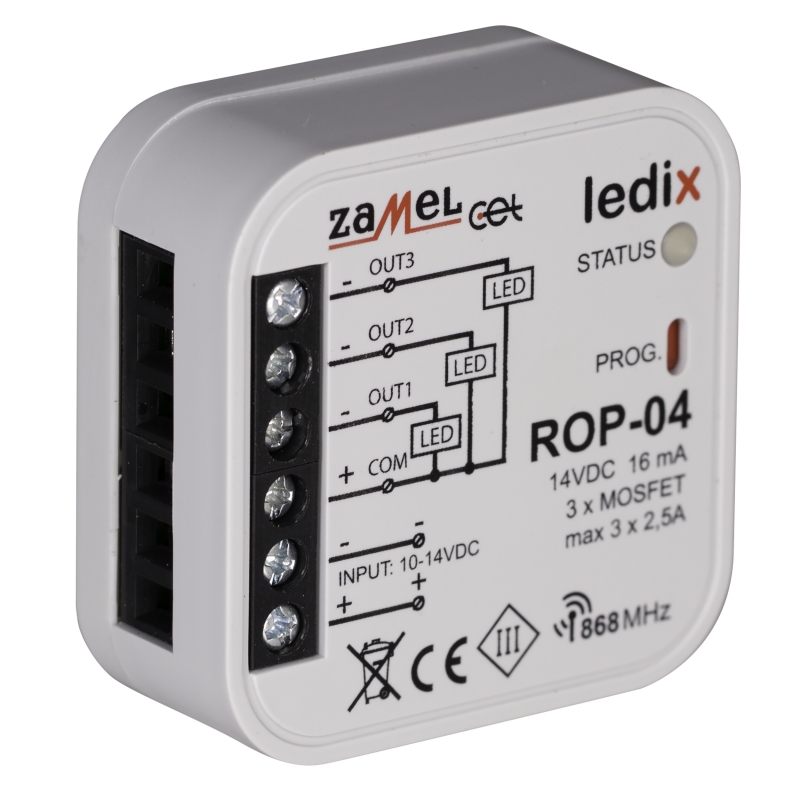

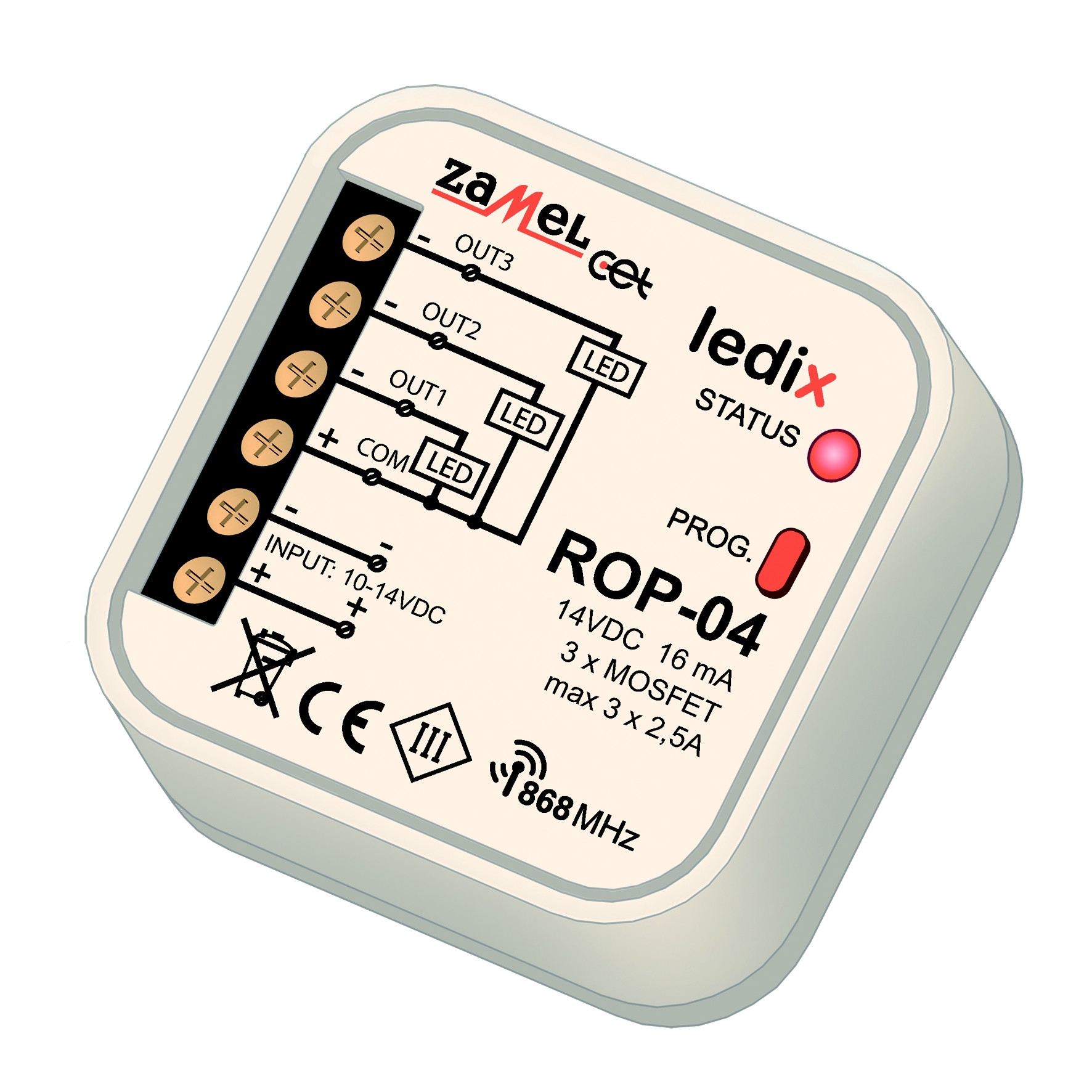

Rádiový přijímač do krabice ROP-04

Montáž do krabice Φ 60-68 mm

Montáž pouze v interiéru

Spolupracuje s vysílači systému EXTA FREE

Přijímač ROP-04 je určený k realizaci jednoduchých funkcí ovládání v instalacích s LED diodami, napájených napětím 10 ÷ 14 V DC. Ve spojení s vysílači EXTA FREE umožňují realizaci funkcí: zapni/vypni, režim monostabilní, bistabilní a časový. ROP-04 má 3 nezávisle ovládané výstupy realizované na transformátorech MOSFET. Výstupy jsou uzpůsobené k bezprostřednímu zapojení LED výrobků. Doporučuje se použít přijímač s diodovým osvětlením.

Charakteristika:

Spolupracuje s vysílači bezdrátového systému EXTA FREE
Nezávislé ovládání max. třemi přijímači v režimech: zapni/vypni, monostabilním, bistabilním a časovém
3 tranzistorové výstupy typu MOSFET s max. zatížením 2,5 A / výstup
Beznapěťové výstupy typu NO s max. zatížením 5 A pro 250 V AC
Možnost bezprostředního zapojení LED výrobků napájených napětím 10 ÷ 14 V DC k výstupům přijímače
Velký dosah práce (do 230 m v otevřeném terénu)
Malé rozměry – uzpůsobeno montáži do klasické instalační krabice
Nízký odběr proudu v pohotovostním stavu (0,22W) – přijímač je přizpůsobený k průběžné činnosti
10 ÷ 14 V DC / 0,22 W, IP 20

POPIS FUNKCE

Přijímač ROP-04 je určený k realizaci jednoduchých funkcí ovládání ve světelných instalacích s LED svítidly. Ve spojení s libovolným bezdrátovým vysílačem systému EXTA FREE umožňuje realizaci funkcí zapni/vypni, režim práce monostabilní, bistabilní a časový nezávisle pro každý kanál. ROP-04 je uzpůsobený pro bezprostřední spolupráci s libovolným diodovým osvětlením napájeným napětím 10 ÷ 14 V DC. Přijímač má 3 tranzistorové výstupy MOSFET s max. zatížením 2,5 A. Malé rozměry zařízení umožňují instalaci do klasické instalační krabice pr. 60-68 mm. Výrobek se charakterizuje nízkým odběrem.

Vlastnosti:

Spolupráce s vysílači bezdrátového systému ovládání EXTA FREE,
Realizuje funkce ovládání světelných LED instalacích napájených napětím 10÷14 V
3 tranzistorové výstupy MOSFET s max. zatížením 2,5A
Možnost nezávislého ovládání 3 obvodů
Pracovní režimy: zapni/vypni, vypnutí, režim monostabilní, bistabilní, časový
Velký dosah práce (do 230 m v otevřeném terénu),
Možnost zvětšení dosahu práce použitím zesilovače RTN-01,
Optická signalizace činnosti,
Nízká spotřeba, v pohotovostním režimu (0,22W), možnost průběžné práce

ZATÍŽITELNOST

Maximálně 25 W pro LED výrobky napájených napětím 10 V

Maximálně 30 W pro LED výrobky napájených napětím 12 V

Maximálně 35 W pro LED výrobky napájených napětím 14 V

Zobrazit více

POUŽITÍ

Nástěnná svítidla a LED svítidla série Ledix jsou zapojena k přijímači ROP-04. S přijímačem spolupracuje nástěnný 4-kanálový vysílač a dálkový ovládač P-257/4. Nástěnná svítidla jsou zapojena v časovém režimu (funkce schodišťového automatu), svítidla LEDIX v režimu zapni/vypni.

FUNKCE

Zařízení může pracovat v pěti režimech pro každý kanál:

MONOSTABILNÍ- Relé pracuje pouze po dobu stisknutí vysílače.

BISTABILNÍ - (jedno tlačítko) zařízení cyklicky mění stav relé po stisknutí stejného tlačítka.

ZAPNI - Zařízení se spouští po stisknutí tlačítka.

VYPNI - Zařízení se vypne po stisknutí tlačítka.

ČASOVÝ - Zařízení se vypíná po naprogramovaném čase (tp), ale je možné jej vypnout před uplynutím nastaveného času. Čas nastavený výrobcem – 15 s.

DOSAH PRÁCE

Symbol	RNK-02	RNK-04	P-256/8	P-257/2	P-257/4	RNM-10	RNP-01	RNP-02	RNL-01	RTN-01	RCR-01	RTI-01	RXM-01	P-260
ROP-04	200	200	250	200	200	250	180	180	180	200	180	180	250	-

POZOR: Uvedený dosah práce se vztahuje na otevřený prostor, tedy ideální podmínky bez překážek. Pokud je mezi vysílačem a přijímačem překážka, je třeba předpokládat snížení dosahu práce pro cihlu: od 10 do 40%, dřevo a sádrokartón od 5 do 20%, železobeton od 40 do 80%, kov od 90 do 100%, sklo od 10 do 20 %. Negativní vliv na dosah práce má také vzdušné i podzemní vedení vysokého napětí a vysílače mobilních telefonů umístěné v blízkosti zařízení.

Parametry

Jmenovité napětí napájení:	10÷14 V DC
Jmenovitý odběr:	0,22 W
Počet kanálů:	3x MOSFET
Max. zatížení kanálu:	2,5 A
Programy:	zapni/vypni, monostabilní, bistabilní, časový
Ovládání:	vysílače systému EXTA FREE
Přenos:	rádiový 868,32 MHz
Způsob přenosu:	jednosměrný bez potvrzení
Kódování:	ano - přenos s adresací
Maximální počet vysílačů:	32
Dosah práce:	do 230 m v otevřeném terénu
Nastavení času:	1 s ÷ 18 hodin
Pracovní teplota:	-10 ÷ 55oC
Montáž:	instalační krabice 58-60 mm
Krytí:	IP20
Ochranná třída:	III
Rozměry:	47,5 x 47,5 x 20 mm
Váha:	0,025 kg
Související normy:	PN-EN 60669, PN-EN60950, PN-EN 61000
