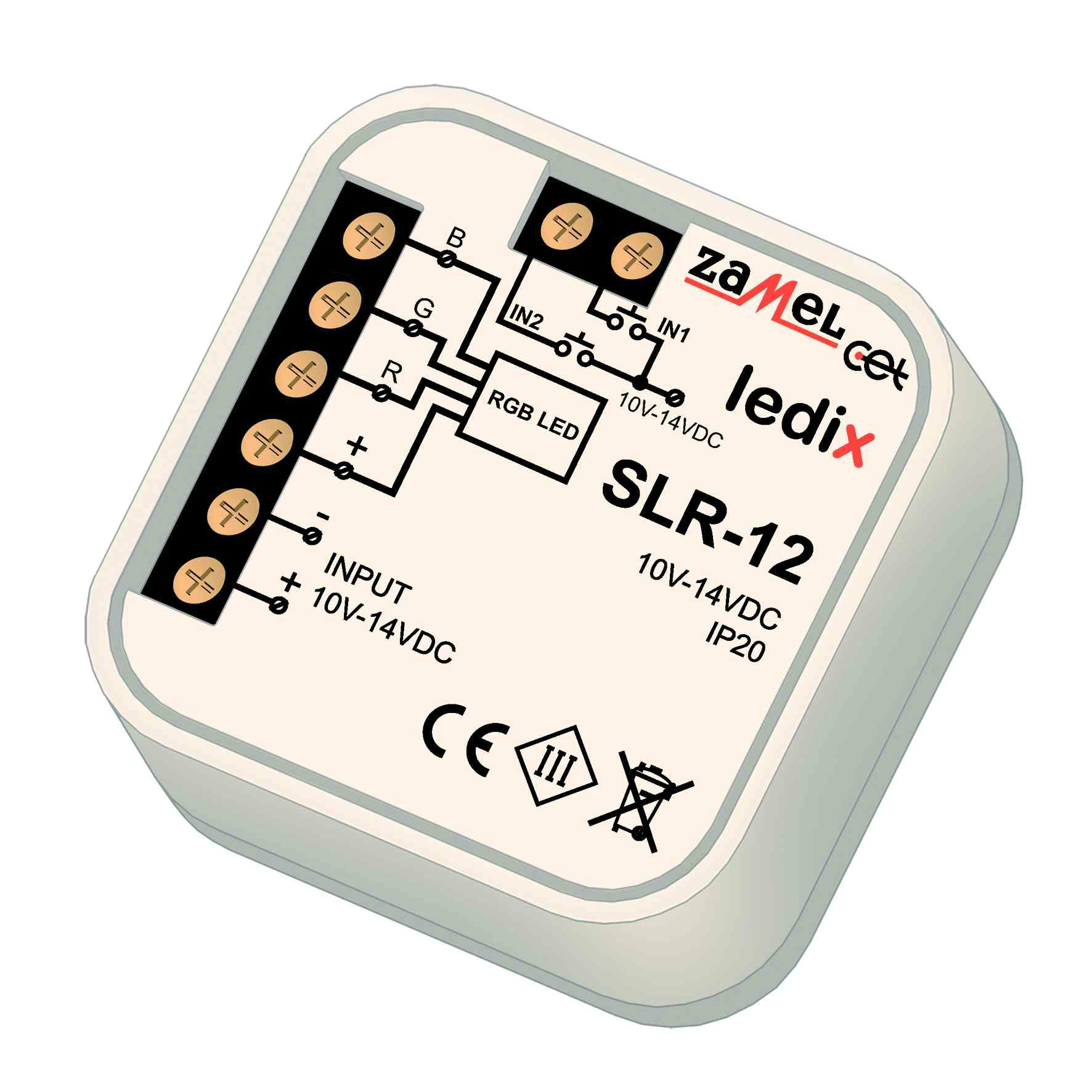

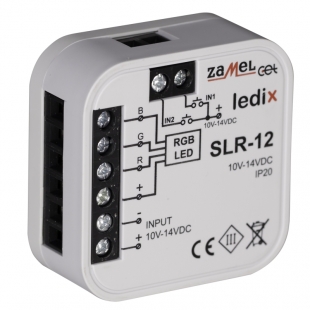

Drátové ovládání SLR-12

RGB  ovládač  SLR-12 drátový

Montáž do krabice pr. 60-68 mm

Montáž pouze do interiéru

Ovládač SLR-12 je určený k drátovému ovládání RGB LED diod v systému se společným „+“ (standardní RGB osvětlení série LEDIX, pásky a moduly RGB) napájenými napětím 10 ÷ 14 V DC. Ovládání probíhá z úrovně klasických  (zvonkových) tlačítek nebo ovládačů rolet.

Charakteristika:

• 3 programy ovládání diod: výběr barvy svícení (z deseti výrobcem předdefinovaných barev), rozjasnění/stmívání, plynulá automatická změna barev (FLOATING),
• Čas změny pro režimy FLOATING je nastavený v 10 krocích (do 50 min).
• Drátové ovládání (2 tlačítka připojené k výstupům IN1, IN2).
• Tři tranzistorové výstupy ( MOSFET) s max. zatížením 2,5 A na výstupu.
• Ovládání s rozlišením 9-bit, což zaručuje plynulost změny barev v režimu FLOATING.
• Malé rozměry – možnost instalace do montážní krabice.
• Nízký odběr proudu v pohotovostním stavu – přijímač je uzpůsoben k průběžné práci.
• 10 ÷ 14 V DC / 0,6 W, IP 20
• Ovládání standardními LED RGB svítidly systému LEDIX.
• Ovládání LED RGB výrobky napájenými napětím 10÷14 V DC.
• Realizace funkcí: vypni/zapni, plynulá změna intenzity svícení, výběr z 10 barev svícení.
• Realizace programu automatické plynulé změny barvy (FLOATING).

POPIS

Ovládač SLR-12 je určený ke spolupráci se standardními LED RGB diodami série LEDIX a jinými RGB výrobky napájenými napětím 10 ÷ 14 V DC (pásky, lišty, moduly a LED RGB diody) v systému se společným „+“. Ovládání je drátové prostřednictvím NO tlačítek připojených ke vstupům IN1 a IN2. Ovládač realizuje funkce: zapni/vypni, plynulá změna intenzity osvětlení, výběr z 10 výrobně nastavených barev svícení, plynulý výběr barvy (FLOATING).

POUŽITÍ

Aplikace představuje způsob využití svítidel série LEDIX s RGB diodami spolupracujícími s ovládačem SLR-12. K ovládači je připojeno sériové tlačítko. Z úrovně tlačítka je možné zapnout/vypnout osvětlení, vybrat barvu svícení z 10 přednastavených barev, změnit intenzitu osvětlení. Navíc je možné spustit režim plynulé změny barev FLOATING. RGB ovládač je napájen ze zdroje do krabice ZNP-08-14 (14 V/8 W).

ZATÍŽITELNOST

Maximálně 25 W pro LED výrobky napájených napětím 10 V

Maximálně 30 W pro LED výrobky napájených napětím 12 V

Maximálně 35 W pro LED výrobky napájených napětím 14 V

FUNKCE

• Krátké stisknutí tlačítka zapojeného ke vstupu IN2 -  zapnutí/vypnutí
• Delší (>3s) stisknutí tlačítka zapojeného ke vstupu IN2 – rozjasnění/stmívání v pořadí: rozjasnit – stop – stmívat. Funkce dostupná také v režimu FLOATING
• Krátké stisknutí tlačítka zapojeného ke vstupu IN1 – výběr z 10 výrobně nastavených barev (viz tabulka)
• Delší (>3s) stisknutí tlačítka zapojeného ke vstupu IN1 – vstup do režimu FLOATIN
• Krátké stisknutí tlačítka zapojeného ke vstupu IN1 v režimu FLOATING – změna kroků (1-10) pro režim FLOATING.
• Každá změna kroku je signalizována bliknutím zatížení připojeného k výstupu ovládače. Krok 1 znamená nejrychlejší změnu barev (celý cyklus trvá přibližně 2 minuty), krok 10 znamená nejpomalejší změnu barev (cyklus trvá přibližně 50 min).
• Delší (>3s) stisknutí tlačítka zapojeného ke vstupu IN1 v režimu FLOATING – výstup z tohoto režimu.
• Ovládač si po vypnutí pomocí tlačítka zapojeného ke vstupu IN2 pamatuje poslední nastavený režim a intenzitu osvětlení.

Tabulka definovaných barev v ovládači
