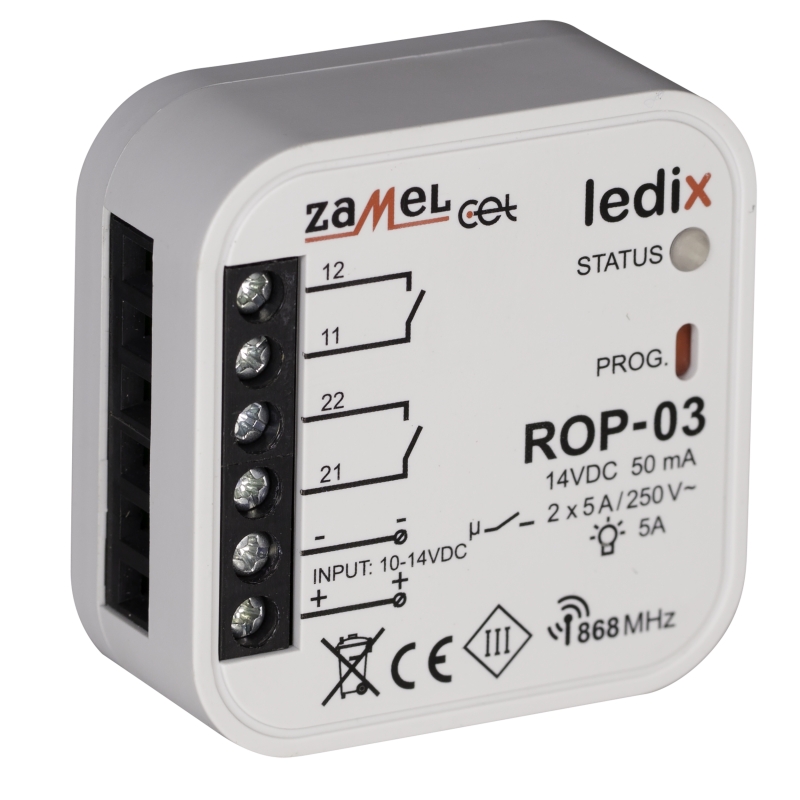

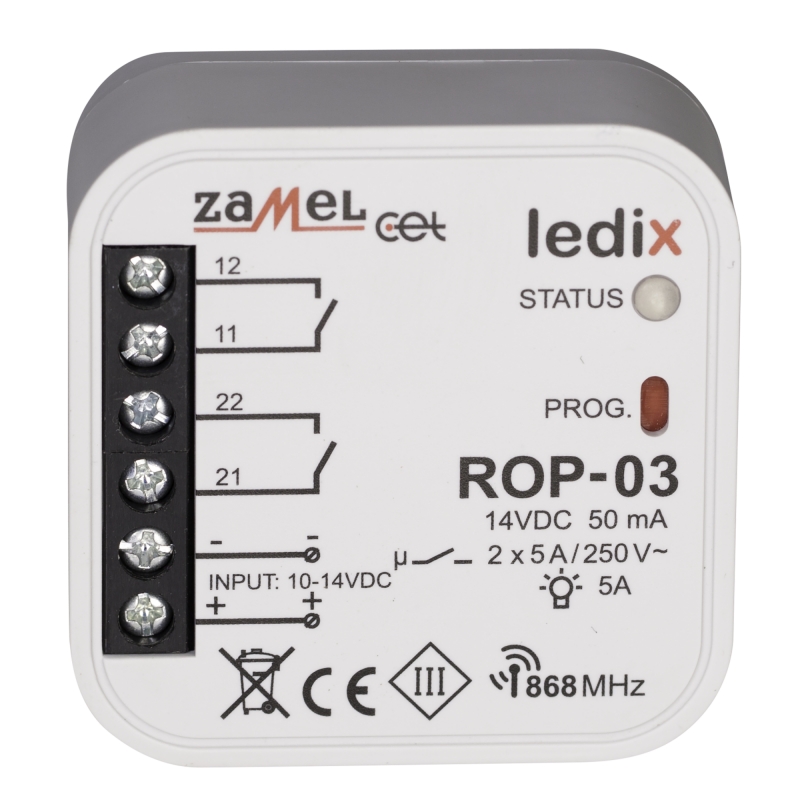

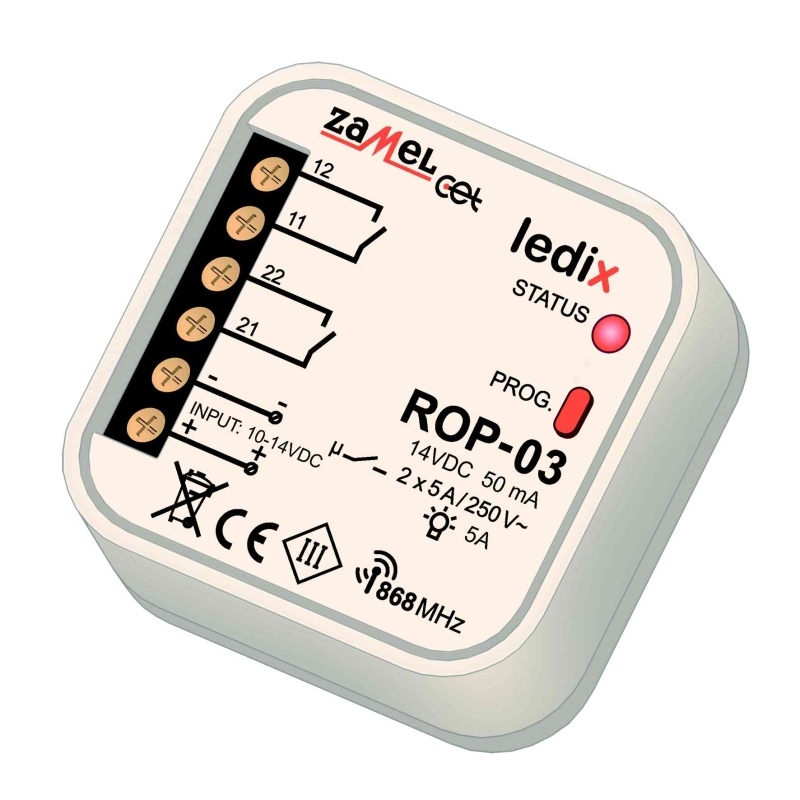

Bezdrátový přijímač do krabice 2-kanálový ROP-03

Přijímač ROP-03 byl navržen pro provádění jednoduchých řídicích funkcí v nízkonapěťových instalacích 10÷14 V

Číst více

Výrobce: Zamel

Kód produktu: ROP-03

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 249,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

POPIS FUNKCE

Přijímač ROP-03 je určený k realizaci jednoduchých funkcí ovládání v nízkonapěťových instalacích 10÷14 V DC. Ve spojení s libovolným bezdrátovým vysílačem systému EXTA FREE umožňuje realizaci funkcí zapni/vypni, režim práce monostabilní, bistabilní a časový. ROP-03 má 2 beznapěťové výstupy typu NO s max. zatížením 5 A pro 250 V AC. Malé rozměry zařízení umožňují instalaci do klasické instalační krabice 60 mm. Výrobek patří do skupiny výrobků ECOLINE a charakterizuje se nízkým odběrem.

VLASTNOSTI

Spolupracuje s vysílači bezdrátového systému ovládání EXTA FREE,
Realizuje funkce ovládání v nízkonapěťových instalacích včetně diodového osvětlení
Dva výstupní beznapěťové kontakty,
Možnost ovládání 2 nezávislých přijímačů,
Pracovní režimy: zapni/vypni, vypnutí, režim monostabilní, bistabilní,
Velký dosah práce (do 250 m v otevřeném terénu),
Možnost zvětšení dosahu práce použitím zesilovače RTN-01,
Jednoduchá montáž do krabice pod omítku pr. 60-68 mm,
Optická signalizace činnosti,
Nízká spotřeba, v pohotovostním režimu (0,15W), možnost průběžné práce.

FUNKCE - Zařízení může pracovat v pěti režimech:

MONOSTABILNÍ - Relé pracuje pouze po dobu stisknutí vysílače.

BISTABILNÍ - (jedno tlačítko) zařízení cyklicky mění stav relé po stisknutí stejného tlačítka.

ZAPNI - Zařízení se spouští po stisknutí tlačítka.

VYPNI - Zařízení se vypne po stisknutí tlačítka.

ČASOVÝ - Zařízení se vypíná po naprogramovaném čase (tp), ale je možné jej vypnout před uplynutím nastaveného času. Čas nastavený výrobcem – 15 s.

Zobrazit více

PPŘÍKLAD OUŽITÍ

Aplikace zobrazuje použití diodového osvětlení série LEDIX a rádiového přijímače ROP-03. K výstupu OUT1 jsou připojena svítidla LEDIX TICO. K výstupu OUT2 je zapojený hermetický LED pásek. Výstupy OUT1 i OUT2 jsou sepnuty/vypnuty z úrovně dvojitého vypínače spolupracujícího s krabicovým, bateriovým vypínačem RNP-02. Na každém výstupu je možně realizovat časový režim, osvětlení se sepne automaticky v nastaveném čase. Každý výstup lze ovládat samostatně.

Parametry

Jmenovité napětí napájení:	10÷14 V DC
Jmenovitý odběr:	0,7 W
Počet kanálů	2
Max. zatížení kanálu:	5 A / 250 V AC
Parametry relé:	2 x NO 5 A/250 V AC1 1250 VA
Programy:	zapni/vypni, monostabilní, bistabilní, časový
Ovládání:	vysílače systému EXTA FREE
Přenos:	rádiový 868,32 MHz
Způsob přenosu:	jednosměrný bez potvrzení
Kódování:	přenos s adresací
Maximální počet vysílačů:	32
Dosah práce:	do 230 m v otevřeném terénu
Nastavení času:	1 s ÷ 18 hodin
Pracovní teplota:	-10 ÷ 55oC
Montáž:	instalační krabice 58-60 mm
Krytí:	IP20
Ochranná třída:	III
Rozměry:	47,5 x 47,5 x 20 mm
Váha:	0,036 kg
Související normy:	PN-EN 60669, PN-EN60950, PN-EN 61000
