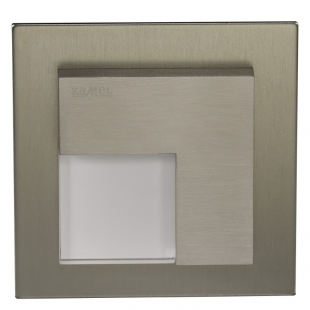

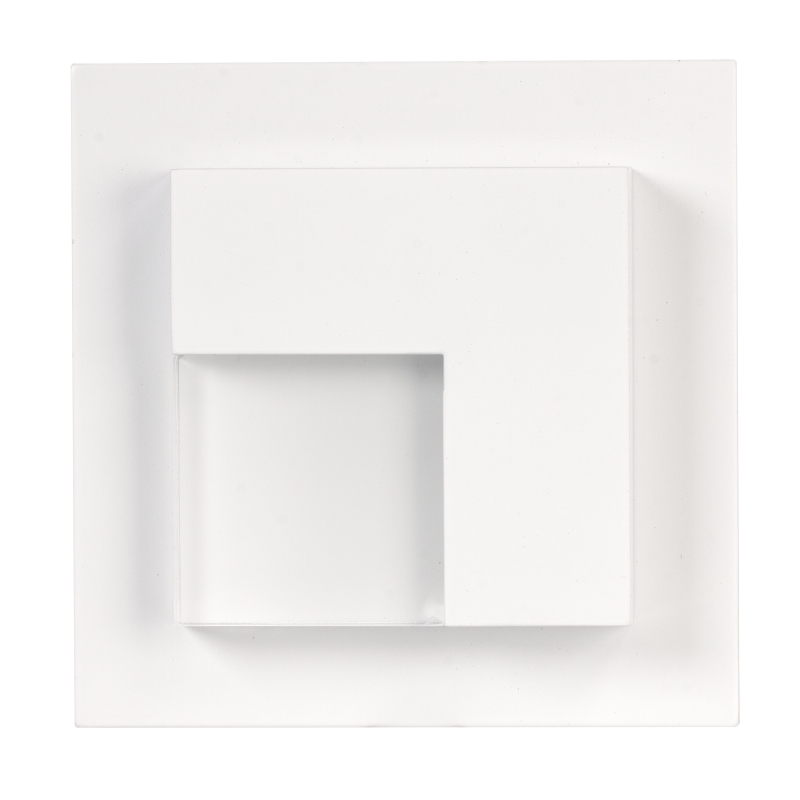

LED světlo TIMO 07-321-xx, 230V, pod omítku, do KU krabice, IP20

LED svítidlo Timo na 230 V pro instalaci do KU krabice

Číst více

Dostupné varianty

Výrobce: Zamel

Kód produktu: TYP 07-321-xx

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 410,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

LED osvětlení TIMO 230

Montáž výhradně do interiéru

Napájení bezprostředně ze sítě 230 V AC

Montáž do krabice KP-68 a KU-68.

TIMO se charakterizuje vysoce užitkovými a dekoračními vlastnostmi. Najde uplatnění při nasvícení schodišť, chodeb, dekoračním nasvícení nábytku a v neposlední řadě k vytváření světelných aranžmá v architektuře interiéru.

Charakteristika:

Napájení bezprostředně ze sítě 230 V AC 50/60 Hz
Jednoduchá instalace do krabice 68 mm
Použity LED diody vysoké jakosti firmy CREE
Vysoká úroveň světla při minimálním odběru proudu
Vysoká jakost provedení, minimální odběr proudu a trvanlivost odhadovaná na 5 let stálého svícení ( cca 40 000 h).
Krytí umožňuje použití pouze v interiéru
Zdroj světla – 4 LED diody
Zabudovaný systém stabilizující diodový proud
230 V AC, IP 20
rozměry: 80 x 80 mm
barevné provedení: pouze kartáčovaná ocel

Zobrazit více

MONTÁŽ

POZOR: Zapojení napájení k jednofázové síti je nutné provést v souladu se závaznými normami. Úkony spojené s instalací, zapojením a naprogramováním by měla provádět kvalifikovaná osoba, která se seznámila s návodem k obsluze zařízení.

Svítidlo MOZA se upevňuje pomocí oboustranné lepící pásky, lepidla nebo montážních vrutů.

Svítidlo se upevňuje do montážní krabice 68 mm.

Rozpojit napájecí obvod.
Zkontrolovat beznapěťový stav na napájecích vodičích.
Demontovat kryt svítidla – prsty přidržet řídící modul a jemně oddělit od montážní destičky.
Odpojit vodiče svítidla spojující kryt s řídícím modulem
Zapojit vodiče k odpovídajícím kontaktům řídícího modulu v souladu se zvoleným schématem zapojení a dodržením správné polarizace.
Instalovat řídící modul do instalační krabice a přišroubovat montážní úchyty.
Spojit vodiče svítidla s modulem upevněným v montážní krabici.
Upevnit přední část krytu k montážní destičce.
Zapojit napájecí obvod.
Zkontrolovat správnost funkcí. V případě potřeby upravit nastavené hodnoty.

Led svítidla Ledix

Orientační svítidla

Parametry

Napájení	230 V AC
Odebíraný výkon	1,10 W – barva teplá bílá
	0,93 W - barva studená bílá
	0,76 W - barva červená
	0,76 W - barva zelená
	0,76 W - barva modrá
	barva studená bílá	barva teplá bílá
Koeficient předávání barev R_a	71	80
Teplota barvy T_c [K]	5900	3100
Světelný proud Ø [lm]	20	14
Světelná efektivita [lm/W]	36	33
