LED světlo MOZA 01-311-xx, 14V, do KU krabice, IP44

LED svítidlo pro instalaci do českých montážních krabic KU68 mm zhotovené z kovu a diod nejvyšší kvality.

Číst více

Dostupné varianty

Výrobce: Zamel

Kód produktu: TYP 01-311-xx

Dostupnost: do 10 pracovních dní dodání do 10 dnů

988,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

LED osvětlení MOZA

Stupeň ochrany IP 44 umožňuje použití také v exteriéru

Montáž do krabice Φ 68 mm

Moza se charakterizuje vysoce užitkovými a dekoračními vlastnostmi. Najde uplatnění při nasvícení schodišť, chodeb, dekoračním nasvícení nábytku a v neposlední řadě k vytváření světelných aranžmá v architektuře interiéru.

Charakteristika:

Stupeň ochrany IP44 umožňuje instalaci do exteriérů
Světelný paprsek je emitován dvěma směry: dopředu a dolů
Použity LED diody vysoké jakosti firmy CREE
Vysoká hladina světla při minimálním odběru proudu
Vysoká jakost provedení, minimální odběr proudu a trvanlivost odhadovaná na 5 let stálého svícení ( cca 40 000 h)
Zdroj světla – 4 LED diody
Zabudovaný systém stabilizující diodový proud
Svítidlo spolupracuje s fotovoltaickými články
14 V DC, IP 44
rozměry 80 x 80 mm

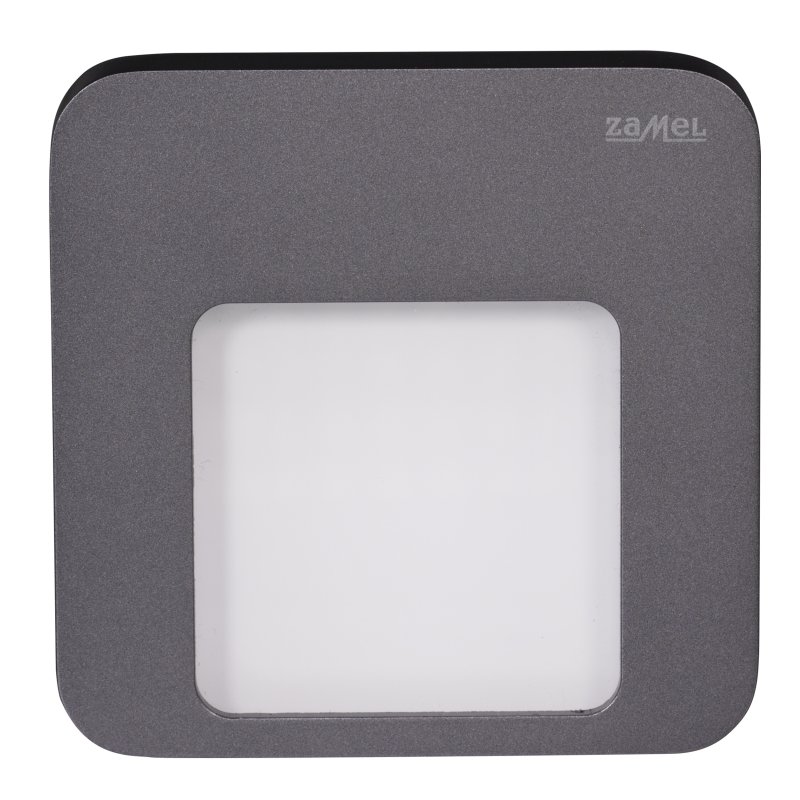

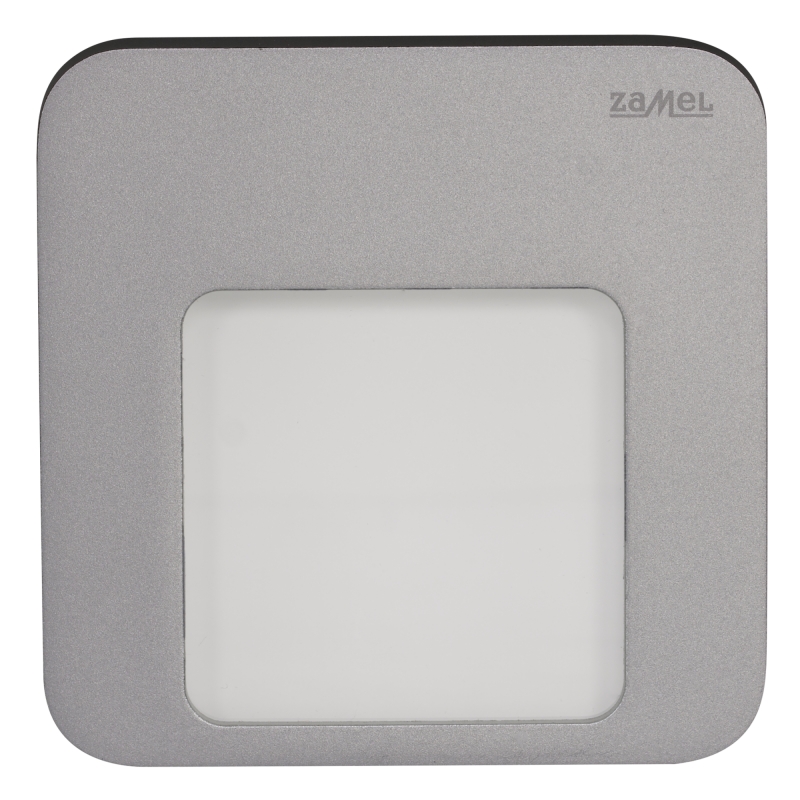

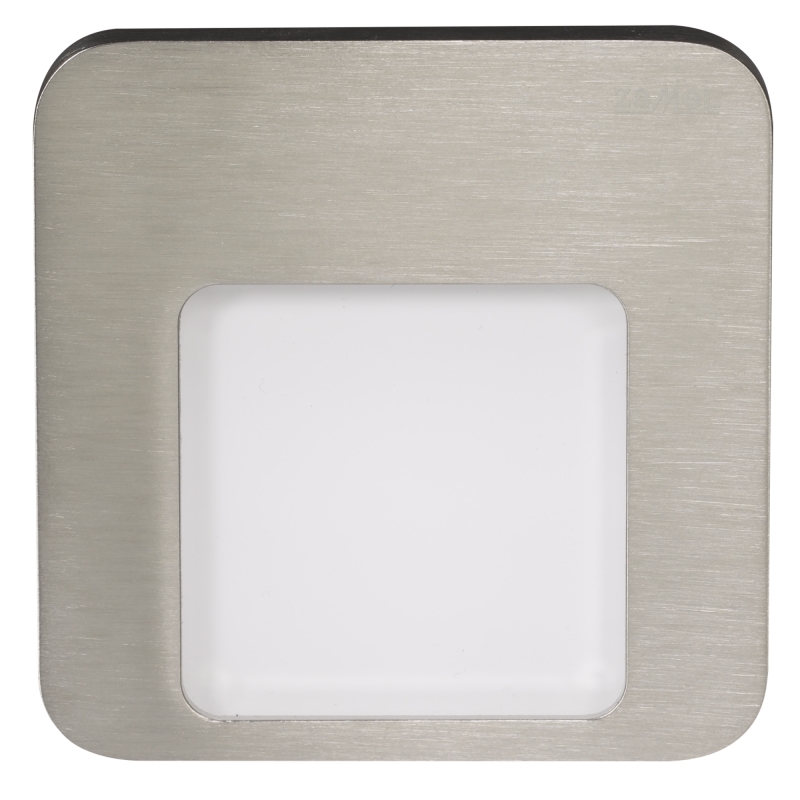

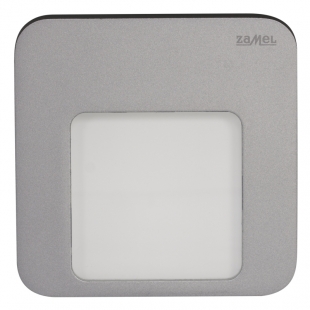

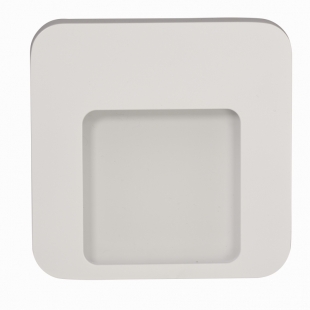

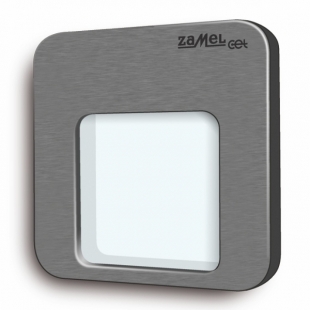

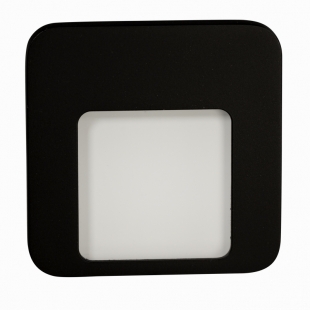

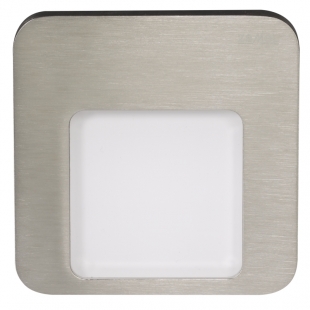

Barevné provedení: kartáčovaná ocel, hliník, grafit, bílá a černá

POZOR:

K napájení osvětlení se doporučují zdroje firmy Zamel série ZNP, ZNN a ZNM v provedení 14 VDC
Výkon napájení je nutné přizpůsobit počtu napájených svítidel
Svítidlo s RGB diodami vyžaduje použití vnějšího RGB ovládače – doporučuje se použití ovládače firmy Zamel SLR-11, SLR-12 a SLR-13

Barevné provedení: pouze kartáčovasná ocel

MONTÁŽ

POZOR: Zapojení napájení k jednofázové síti je nutné provést v souladu se závaznými normami. Úkony spojené s instalací, zapojením a naprogramováním by měla provádět kvalifikovaná osoba, která se seznámila s návodem k obsluze zařízení.

Svítidlo MOZA se upevňuje pomocí oboustranné lepící pásky, lepidla nebo montážních vrutů.

Rozpojit napájecí obvod.
Odpovídajícím zařízením zkontrolovat beznapěťový stav na napájecích vodičích.
Zapojit napájení 14 V DC k instalaci 230 V AC.
Zapojit výstupní kontakty napájení ke kontaktům svítidla s přihlédnutím ke správné polarizaci (červený vodič svítidla znamená „+“ napájení).
V případě svítidel s RGB diodami se výstupní vodiče připojují k odpovídajícím kontaktům ovládače RGB.
Montáž pomocí oboustranné lepící pásky:
1. Připravit povrch v místě montáže – musí být čistý a suchý
2. Nanést samolepící pásku nebo montážní lepidlo na svítidlo
3. Přitisknout svítidlo k povrchu v místě určení, dbát na správnou orientaci umístění. Zajistí to zachovat stupeň IP krytí deklarovaný výrobcem.

Montáž pomocí vrutů:

Sejmout montážní prvek posunutím směrem dolů, přidržujíc svítidlo
Připevnit montážní desku na zvolené místo nebo do instalační krabice pomocí vrutů, dbát na správnou orientaci.
Na montážní desku nasadit zpět kryt svítidla
Zapojit napájecí obvod.
Zkontrolovat správnost funkcí.

Zobrazit více

DOPORUČENÍ

Pro napájení svítidel použít napájení 14 V DC z nabídky Zamel (série ZNP, ZNN, ZNM).
Výkon napájení přizpůsobit počtu svítidel a způsobu instalace.
Světelný zdroj ve svítidlech je nevyměnitelný, v případě poruchy se mění celé svítidlo.
Svítidla se standartními barvami světla mají na červeném vodiči „+“ napájení.
Svítidla s RGB diodami vyžadují navíc použití vnějšího RGB ovládače.
Je možné použít jeden centrální RGB ovládač pro několik svítidel (4-vodičová instalace) nebo samostatný ovládač pro každé svítidlo (2-vodičová instalace).
Doporučuje se použití RGB ovládače firmy Zamel se symbolem SLR-11, SLR-12, SLR-13.
Výrobce nezodpovídá za poškození způsobená nesprávnou montáží a používáním výrobku.

prezentace Ledix

Bezpečné schodiště

Parametry

Napájení	14 V DC
Odebíraný výkon	0,56 W – barva teplá bílá
	0,42 W - barva studená bílá
	0,28 W - barva červená
	0,28 W - barva zelená
	0,28 W - barva modrá
	0,84 - osvětlení s diodami RGB
	studená barva bílá	barva bílá teplá
Koeficient předávání barev R_a	71	80
Teplota barvy T_c [K]	5900	3100
Světelný proud Ø [lm]	19	13
Světelná efektivita [lm/W]	34	31
