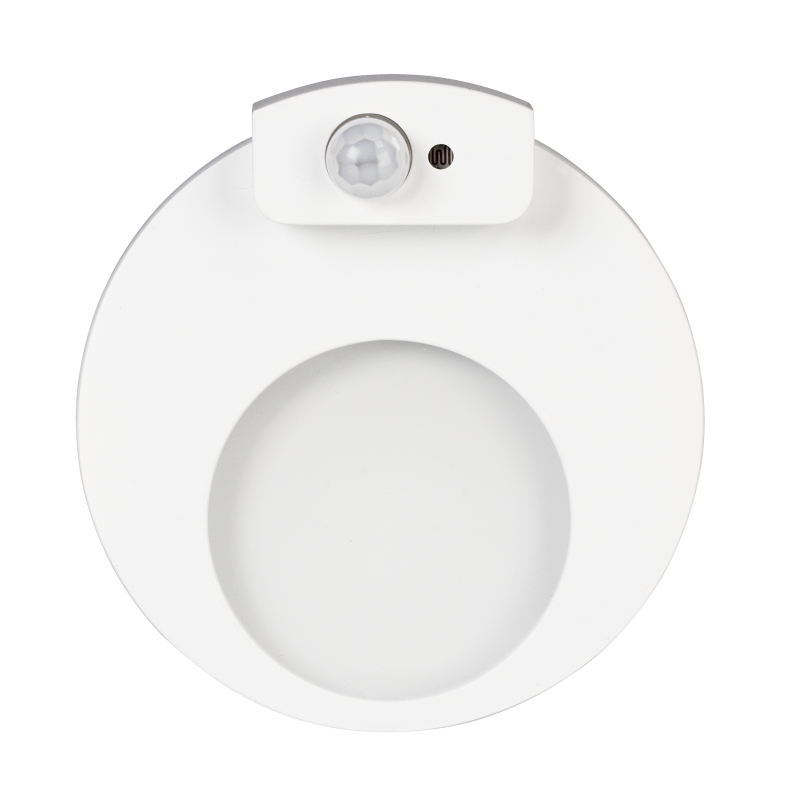

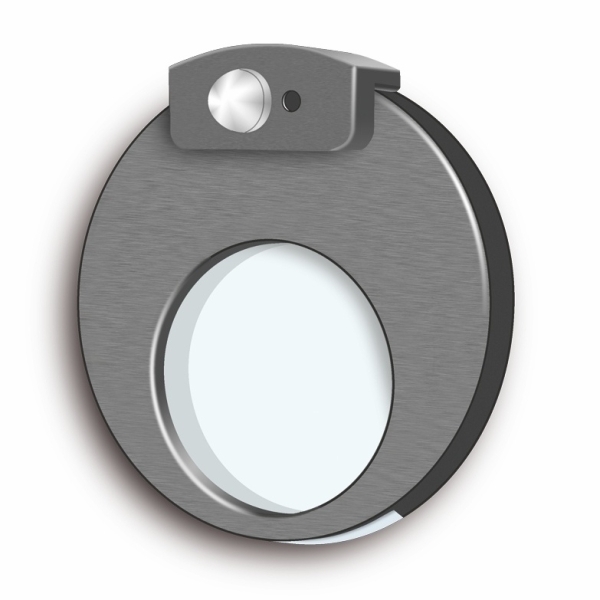

LED světlo MUNA s čidlem 02-226-xx, 230V, pod omítku, IP20

Světlo LED MUNA s čidlem pohyb a soumraku na 230V

Číst více

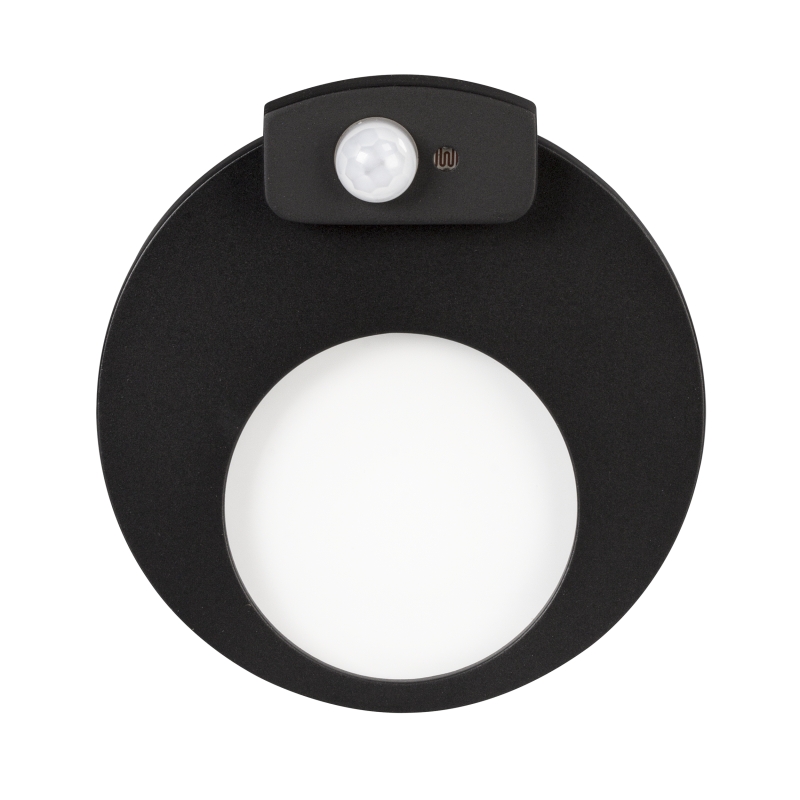

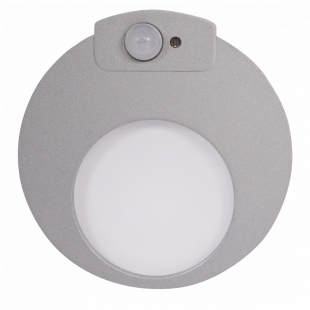

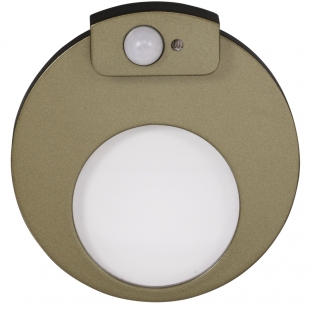

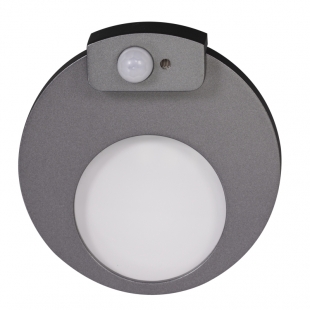

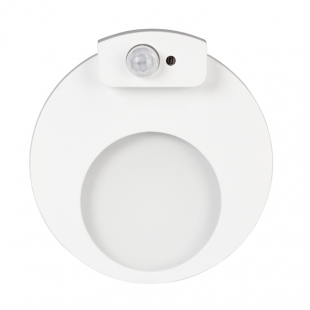

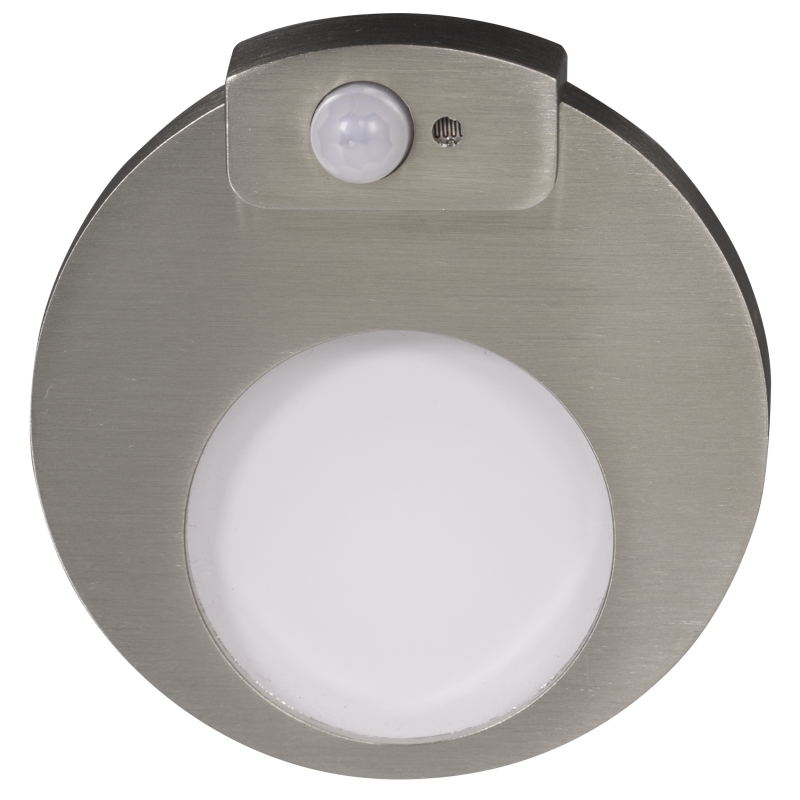

Dostupné varianty

Výrobce: Zamel

Kód produktu: TYP 02-226-xx

Dostupnost: do 14 dnů dodání do 14 dnů

2 220,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Svítidlo má integrované pohybové čidlo PIR a čidlo soumraku

Montáž výhradně do interiéru

Montáž do krabice Φ 60-68 mm

Napájení bezprostředně ze sítě 230 V AC

MUNA se zabudovaným pohybovým a soumrakovým čidlem se charakterizuje výbornými užitkovými a dekoračními vlastnostmi a mnoha volitelnými funkcemi. Najde uplatnění při nasvícení schodišť a chodeb. Pohybové čidlo umožňuje rozsvícení po vykrytí pohybu, soumrakové čidlo zajišťuje svícení pouze při nastavené intenzitě světla.

Charakteristika:

Napájení bezprostředně ze sítě 230 V AC 50/60 Hz
Regulace času svícení v rozsahu 2÷35 s
Regulace citlivosti soumrakového čidla v rozsahu 2÷20 lx
Dosah činnosti 2÷3 m s otevřeným úhlem 120 stupňů.
Dodatečný beznapěťový kontakt s max. zatížením 3 A umožňuje spínání dalších svítidel, například na linii schodiště nebo chodby
Světelný paprsek je emitován dvěma směry: dopředu a dolů
Použity LED diody vysoké jakosti firmy CREE
Vysoká kvalita provedení, minimální odběr proudu a trvanlivost odhadovaná na 5 let stálého svícení ( cca 40 000 h).
230 V DC, IP20
Krytí umožňuje použití pouze v interiéru
Zdroj světla – 4 LED diody
rozměry: pr 73 mm
Zabudovaný systém stabilizující diodový proud
Přehled všech typů svítidel MUNA

FUNKCE

Svítidlo je vybaveno pohybovým a soumrakovým čidlem. Pohybové čidlo pracuje na systému PIR a umožňuje sepnutí svítidla po odhalení pohybu v detekční oblasti. Světlo svítí po dobu pohybu v dosahu čidla.

Zpoždění vypnutí osvětlení po ustání pohybu v detekční oblasti je nastavitelné v rozsahu 2 ÷ 35 s, v závislosti na nastavení potenciometru TIME.

Zabudované soumrakové čidlo s regulovatelnou citlivostí světelné intenzity umožňuje práci při zvolené světelné intenzitě. Citlivost je regulovatelná v rozsahu 2 ÷ 20 lx pomocí potenciometru LUX.

Zobrazit více

Příklady instalací:

Schéma 1.

Svítidlo napájené napětím 230 V AC. Po odhalení pohybu v detekční oblasti se světlo zapne nebo ne, v závislosti na světelné intenzitě. Po ustání pohybu se světla vypnou se zpožděním 2 ÷ 35 s podle nastavení TIME.

Schéma 2.

První svítidlo je svítidlo s čidlem pohybu a soumraku. Ostatní svítidla jsou ve standartní versi napájené napětím 230 V AC. Standartní světla se spouštějí prostřednictvím beznapěťového kontaktu vyvedeného z krytu osvětlení s čidly. Po odhalení v detekční oblasti se všechna světla rozsvítí nebo ne v závislosti na světelné intenzitě. Po ustání pohybu se světla vypnou se zpožděním 2 ÷ 35 s podle nastavení TIME.

DOPORUČENÍ

Pohybové čidlo je v krytu umístěno tak, aby zajistilo optimální podmínky detekce pohybu se zohledněním montážních specifik na komunikačních liniích, schodištích a chodbách.
Svítidlo je vybaveno dodatečným NO kontaktem. Tento kontakt je možné využít k spínání/vypínání libovolného zařízení s max. zatížitelností 3 A pro 230 V AC. Tento kontakt může např. sloužit ke spínání jiných svítidel na chodbách nebo schodištích – viz schéma 2.
Dosah práce čidla je max. 3 m s úhlem 120 stupňů.
Vyhýbejte se montáži svítidla pravoúhle ke směru pohybu – optimální montáž s úhlem detekce pohybu je znázorněna na obrázku.
Po přivedení napájecího napětí se doporučuje počkat nejméně 30 s na ustálení práce čidla PIR – teprve po té lze kontrolovat správnost funkce.
Osvětlení je také vybaveno soumrakovým čidlem k měření světelné intenzity v rozmezí od 2 do 20 lx. Umožňuje to přesně stanovit tzv. „úroveň soumraku“.

Led svítidla na schodiště

Parametry

Napájení	230 V AC
Odebíraný výkon	1,40 W – barva teplá bílá
	1,23 W barva studená bílá
	1,06 W barva červená
	1,06 W barva zelená
	1,06 W barva modrá
Dosah práce	maximálně 3 m
Regulace času sepnutí	2 ÷ 35 s
Regulace citlivosti soumrakového čidla	2 ÷ 20 lx
	barva bílá studená	barva bílá teplá
Koeficient předávání barev R_a	71	80
Teplota barvy T_c [K]	5900	3100
Světelný proud Ø [lm]	18	12
