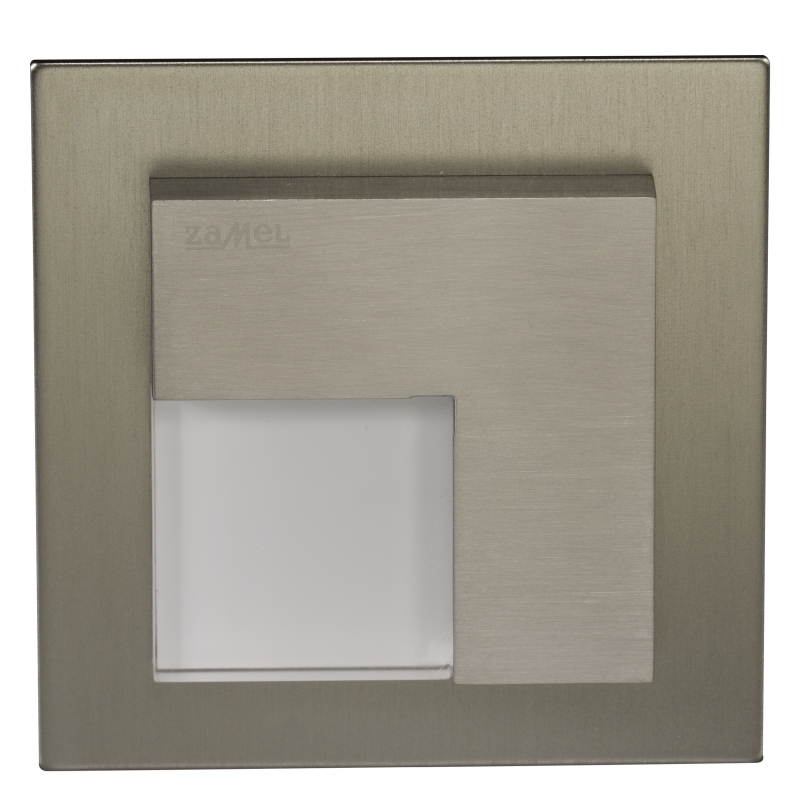

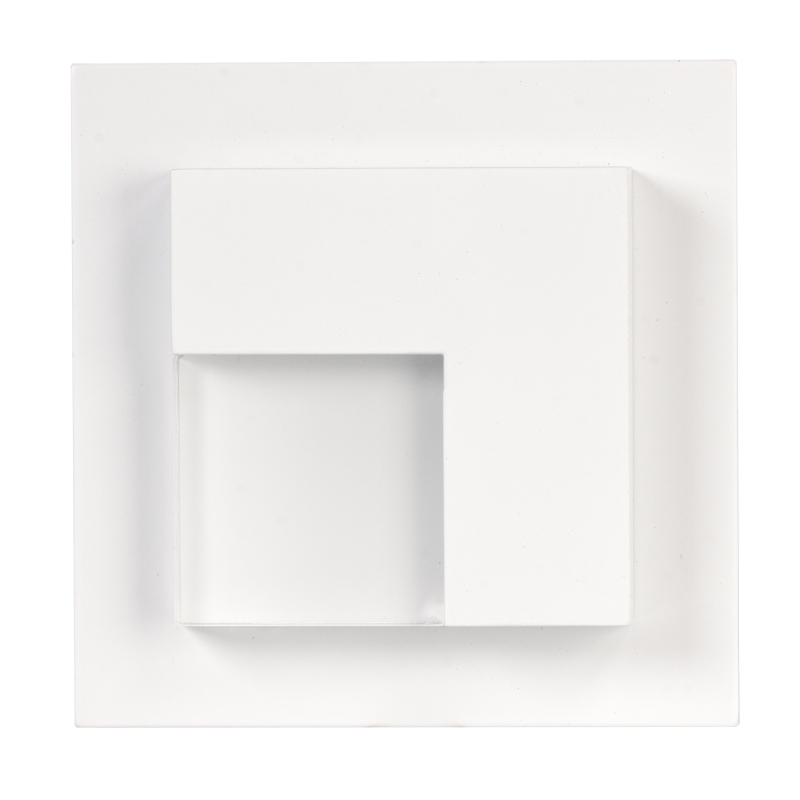

Led světlo TIMO 07-221-xx, 230V, pod omítku, IP20

TIMO je vysoce kvalitní LED svítidlo s dekorativním a funkčním charakterem. Používá se k osvětlení chodeb, schodišť, dekorativnímu osvětlení nábytku a vytváření světelných aranžmá v interiérovém designu.

Číst více

Dostupné varianty

Výrobce: Zamel

Kód produktu: TYP 07-221-xx

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 400,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

LED osvětlení TIMO 230

Montáž výhradně do interiéru

Napájení bezprostředně ze sítě 230 V AC

Montáž do krabice Φ 60-68 mm

TIMO se charakterizuje výbornýmí užitkovými a dekoračními vlastnostmi. Najde uplatnění při nasvícení schodišť, chodeb, dekoračním nasvícení nábytku a v neposlední řadě k vytváření světelných aranžmá v architektuře interiéru.

Charakteristika:

Napájení bezprostředně ze sítě 230 V AC 50/60 Hz
Jednoduchá instalace do krabice 60-68 mm
Použity LED diody vysoké jakosti firmy CREE
Vysoká hladina světla při minimálním odběru proudu
Vysoká jakost provedení, minimální odběr proudu a trvanlivost odhadovaná na 5 let stálého svícení ( cca 40 000 h).
Krytí umožňuje použití pouze v interiéru
Zdroj světla – 4 LED diody
Zabudovaný systém stabilizující diodový proud
230 V AC, IP 20
rozměry: 73 x 73 mm

Zobrazit více

MONTÁŽ

POZOR: Zapojení napájení k jednofázové síti je nutné provést v souladu se závaznými normami. Úkony spojené s instalací, zapojením a naprogramováním by měla provádět kvalifikovaná osoba, která se seznámila s návodem k obsluze zařízení.

Svítidlo MOZA se upevňuje pomocí oboustranné lepící pásky, lepidla nebo montážních vrutů.

Svítidlo se upevňuje do montážní krabice pr. 60 – 68 mm.

Rozpojit napájecí obvod.
Odpovídajícím zařízením zkontrolovat beznapěťový stav na napájecích vodičích.
Demontovat kryt svítidla – prsty přidržet řídící modul a jemně oddělit od montážní destičky.
Odpojit vodiče svítidla spojující kryt s řídícím modulem
Zapojit vodiče k odpovídajícím kontaktům řídícího modulu v souladu se zvoleným schématem zapojení a dodržením správné polarizace.
Instalovat řídící modul do instalační krabice a přišroubovat montážní úchyty.
Spojit vodiče svítidla s modulem upevněným v montážní krabici.
Upevnit přední část krytu k montážní destičce.
Zapojit napájecí obvod.
Zkontrolovat správnost funkcí. V případě potřeby upravit nastavené hodnoty.

Led svítidla na schodiště

Parametry

Napájení	230 V AC
Odebíraný výkon	1,10 W – barva teplá bílá
	0,93 W - barva studená bílá
	0,76 W - barva červená
	0,76 W - barva zelená
	0,76 W - barva modrá
	barva bílá studená	barva bílá teplá
Koeficient předávání barev R_a	71	80
Teplota barvy T_c [K]	5900	3100
Světelný proud Ø [lm]	20	14
Světelná efektivita [lm/W]	36	33
