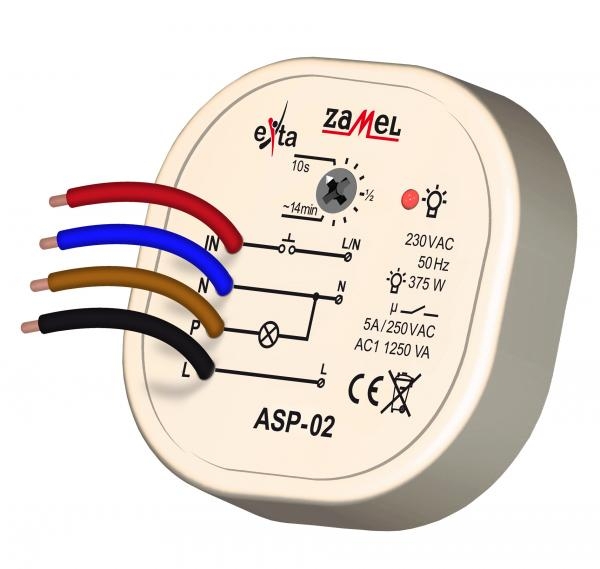

Schodišťový automat ASP-02

Popis

Schodišťový automat ASP-02 slouží k řízení osvětlením na chodbách nebo schodištích. Po sepnutí relé rozsvítí světlo na dobu nastavenou uživatelem, poté světlo automaticky zhasne. Pomocí potenciometru lze délku činnosti plynule regulovat v časovém rozmezí od 10s do 14 minut. Schodišťové relé je vybaveno funkcí protiblokády. Schodišťový automat ASP-02 lze také použít jako časové relé realizující funkci opožděného vypnutí. Konstrukce zařízení umožňuje montáž pod tlačítko do hluboké instalační krabice pr. 60mm.

Vlastnosti

• ovládání osvětlení na schodištích
• plynulá regulace času sepnutí v rozmezí od 10 s do 14 minut
• kontrolka zapnutí spotřebiče - červená LED dioda
• spouštění systému z vodiče L nebo N
• spolupracuje s jednopólovými podsvětlenými tlačítky
• snadná adaptace do stávajících elektroinstalací
• funkce protiblokády
• montáž do instalační krabice
• maximální zatížení 5A

POZOR!!!!

Zařízení se zapojuje do jednofázové sítě v souladu se závaznými normami. Způsob zapojení je popsán v návodu. Úkony spojené s instalací, zapojením a regulací může provádět pouze kvalifikovaná osoba obeznámena s návodem k obsluze a funkcemi zařízení. Odstranění krytu  způsobuje nebezpečí zasažení el. proudem. Demontáž krytu znemožňuje uplatnění záruky na výrobek a vytváří nebezpečí zasažení el. proudem. Před instalací ověřte nepřítomnost napětí na připojení. K instalaci použijte křížový šroubovák o průměru do 3,5 mm. Na správnou činnost má vliv způsob transportu, skladování a používání zařízení. Instalace zařízení se nedoporučuje v následujících případech: nedostatek skladových částí, poškození nebo deformace zařízení. V případě nesprávné funkce se obraťte na výrobce.
