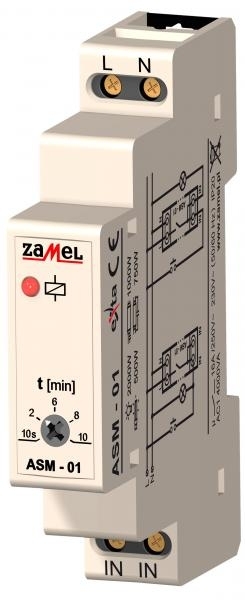

Schodišťový automat ASM-01

Schodišťový automat ASM-01
Schodišťový automat ASM-01

kód produktu: ASM-01

Dostupnost: Schodišťový automat ASM-01 skladem do týdne
dodání do týdne
Cena: 483,- Kč
(včetně DPH)

3 hodnocení uživatelů

Schodišťový automat ASM-01

Popis

Schodišťový automat ASM-01 slouží k řízení osvětlením na chodbách nebo schodištích. Po sepnutí relé rozsvítí světlo na dobu nastavenou uživatelem, poté světlo automaticky zhasne. Pomocí potenciometru na čelní stěně automatu lze délku činnosti plynule regulovat v časovém rozmezí od 10 s do 10 minut. Schodišťový automat ASM-01 lze také použít jako časové relé realizující funkci opožděného vypnutí.

Vlastnosti

  • ovládání osvětlení na schodištích
  • plynulá regulace času sepnutí v rozmezí od 10 s do 10 minut
  • kontrola stavu napájení – červená LED dioda
  • spolupracuje s jednopólovými podsvětlenými tlačítky
  • spolupracuje s 3- nebo 4- vodičovým vedením
  • provedení 1-modul
  • výstup – maximální zatížení 16 A

POZOR!!!!

Zařízení se zapojuje k jednofázové síti v souladu se závaznými normami. Způsob zapojení je popsán v návodu. Úkony spojené s instalací, zapojením a regulací může provádět pouze kvalifikovaná osoba obeznámena s návodem k obsluze a funkcemi zařízení. Odstranění krytu  způsobuje nebezpečí zasažení el. proudem. Po demontáži krytu nelze uplatňovat na výrobek záruku. Před instalací ověřte nepřítomnost napětí na připojení. K instalaci použijte křížový šroubovák o průměru do 3,5 mm. Na správnou činnost má vliv způsob transportu, skladování a používání zařízení. Instalace zařízení se nedoporučuje v následujících případech: nedostatek skladových částí, poškození nebo deformace zařízení. V případě nesprávné funkce se obraťte na výrobce.



Podrobný popis a návod k obsluze: ASM-01

Dotazy k produktu Schodišťový automat ASM-01

Vaše jméno:
E-mail:
Telefon:
Váš dotaz k produktu:
Vyplňte "nospam":
 Informace o zpracování osobních údajů

Označení ASH-01 ASH- 01/U ASH-02 ASN-01 ASN- 01/U ASN-02 ASM-01 ASM- 01/U
Napájecí jmenovité napětí 230VAC 12÷240 VAC/DC 230VAC 230VAC 12÷230 VAC/DC 230VAC 230VAC 12÷240 VAC/DC
Tolerance napájecího napětí [%] -15÷10 -5÷+10 -15÷+10 -5÷+10 -15÷+10 -5÷+10
Jmenov. kmitočet [Hz] 50/60
Jmen. odběr proudu 48 mA 8 mA 33 mA 48 mA 8 mA 33 mA 48 mA 8 mA
Optická signalizace napájení - červená LED dioda
Časový rozsah 10 s÷10 min 10s÷14 min 10 s÷10 min 10 s÷10 min
Časová odchylka ±10%
Přesnost opakování ±5%
Nastavení času plynulá (otočný potenciometr)
Parametry sepnutí 1NO 16A/250 V AC1 4000 VA (napěťový kontakt)
Výkon zatížení [W]
Počet připo. vodičů 4
Průřez vodičů 4x 0,75 mm2 0,2÷2,5 mm2
Délka přívod. kabelu 0,5 m -
Pracovní teplota -20 ÷ ±45oC
Krytí IP65 IP20
Žárovka 2000
Úsporná žárovka  500
Trubce s el. předřadníkem  1000
Trubice se startérem 750
Kategorie přepětí II
Rozměry 69 x 56 x 27 mm 90x17,5x27 mm
Váha [kg] 0,101 0,106 0,076 0,67 0,073 0,078
Označení ASM-02 ASM- 02/24V ASM-03 ASM-10 ASP-01 ASP-02 ASP-10
Napájecí jmenovité napětí 230VAC 24VAC/ DC 230VAC 230VAC 230VAC 230VAC 230VAC
Tolerance napájecího napětí [%] -15÷+10 -5÷+10 -15÷10
Jmenov. kmitočet [Hz] 50/60 50 50/60 50
Jmen. odběr proudu 35 mA 55 mA 25 mA 4 1mA 8 mA 10,5mA 8 mA
Optická signalizace napájení červená LED dioda
Časový rozsah 2 s÷10 min 3÷30 min 3 režimy 0÷10 min 10s÷16 min 10s÷14 min 10s÷16 min
Časová odchylka ±10% ±3% ±10% ±3%
Přesnost opakování ±5%
Nastavení času plynulá (otočný potenciometr)
Parametry sepnutí 1NO 16A/250 V AC1 4000 VA (napěťový kontakt) - - 1NO5A/250VA C1 1250VA  -
Výkon zatížení [W]   30÷600 15÷350 - 15÷350
Počet připo. vodičů 8 8 11 3 4 3
Průřez vodičů 0,2÷2,5 mm2 1 mm2
Délka přívod. kabelu - 10 cm
Pracovní teplota -20 ÷ ±45oC
Krytí IP20
Žárovka 2000 600 15-350 375 15-350
Úsporná žárovka 500 - - 90 -
Trubice s el. předřadníkem  1000 - - 180 -
Trubice se startérem 750 - - 150 -
Kategorie přepětí II
Rozměry 90x17,5x27 mm 90x35x 66 mm 50 x 50 x 15 mm
Váha [kg] 0,076 0,072 0,076 0,13 0,028 0,029

Recenze k produktu Schodišťový automat ASM-01

Vaše jméno:
Recenze k produktu:
Vyplňte "nospam":
Odesláním formuláře projevujete svůj souhlas s podmínkami.
 Informace o zpracování osobních údajů


zatím nikdo nevložil recenzi - buďte první

Schodišťový automat ASM-01 - parametry

ASM-01
Napájecí svorky L,N
Napájecí jmenovité napětí 230V~
Tolerance napájecího napětí -15¸+10%
Jmenovitý kmitočet 50/60 Hz
Jmenovitý odběr proudu 48 mA
Tlačítko uvolnění/napájení spotřebiče IN/IN (spojení uvnitř automatu)
Indikace napájení Červená LED dioda
Časový rozsah 10 s ¸ 10 min
Časová odchylka ± 10 %
Přesnost opakování ±5%
Nastavení času Plynule – potenciometrem
Parametry sepnutí 16A/250 V AC1 4000 VA
Počet výstupních kontaktů 4
Průřez připojovacích vodičů 0,2¸2,50 mm2
Pracovní teplota -20¸+45 oC
Pracovní poloha Libovolná
Připevnění krytu DIN lišta
Krytí IP 20
Třída ochrany II
Kategorie přepětí III
Stupeň znečištění 2
Elektrická pevnost 1 kV
Rozměry 1-modul  (17,5 mm) 90x17,5x66mm
Váha 73g
Související normy PN-EN 60669-1
PN-EN 60669-2-1
