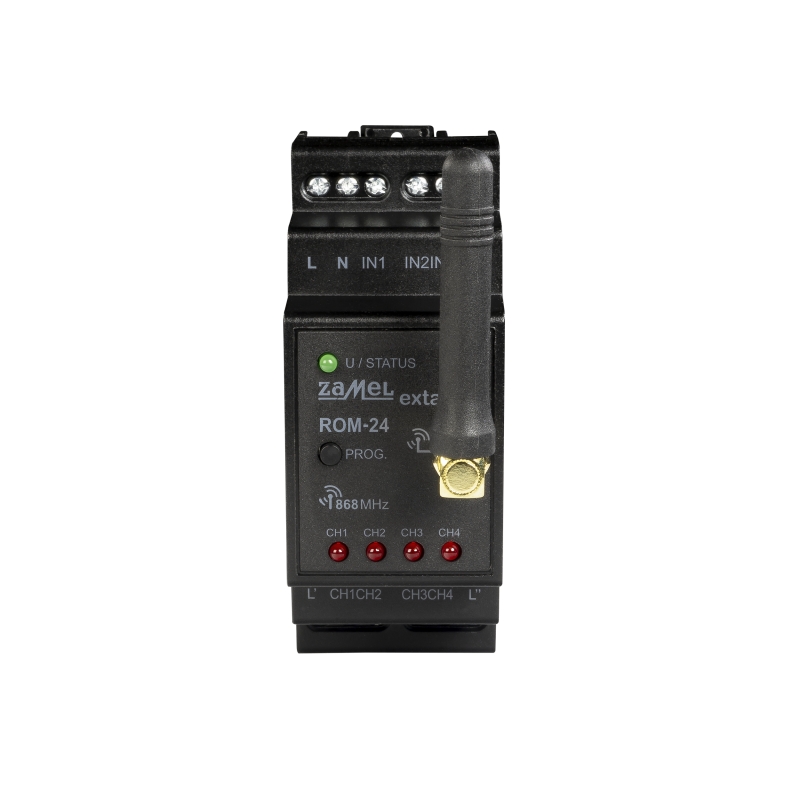

Rádiový přijímač 4-kanálový modulový ROM-24

Číst více

Výrobce: Zamel

Kód produktu: ROM-24

Dostupnost: do 10 pracovních dní dodání do 10 dnů

2 665,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

POPIS:

Radiový přijímač ROM-24 je konečným prvkem systému EXTA LIFE, který umožňuje nezávislé ovládání až čtyř volitelných zařízení / obvodů. Výstupy jsou vytvořeny ve formě čtyř relé se spínacími kontakty s maximální zatížitelností 5 A. To dává možnost ovládat nízkonapěťové obvody (například 12/24 V AC/DC) a vysokonapěťové (230 V AC). Přijímač dobře funguje pro vzdálené spouštění jiných zařízení. Může být úspěšně použit při poskytování řídicích signálů. ROM-24 je také vhodný pro ovládání elektro ventilů v topných systémech. Obousměrná komunikace mezi přijímačem a řídící jednotkou zajišťuje, že současný stav každého kanálu přijímače je vždy uveden v mobilní aplikaci. Tato komunikační metoda také umožňuje změnit vybrané parametry přijímače a vzdálené přidávání vysílačů (bez přístupu k přijímači). Realizovaný algoritmus kódování zajišťuje kontrolu bezpečnosti. ROM-24 kromě řídicí jednotky můžete ovládat současně z úrovně vysílače systému EXTA LIFE. Do přijímače můžete zadat větší počet vysílačů, což umožňuje nezávislou kontrolu z několika míst. Nastavitelné vstupy zvyšují funkčnost řízení. Přijímač realizuje funkci vzdálené aktualizace softwaru z řídící jednotky. Přístroj je určen pro montáž do rozváděčů na kolejnici TH35 (DIN). Odnímatelná anténa umožňuje připojit externí anténu.

VLASTNOSTI

● jmenovité napětí 230 V AC,

● kompatibilní s regulátorem a vysílači EXTA LIFE

● 4 výstupní kanály (4 x spínací kontakt bez potenciálu)

● obousměrný přenos – údaj o aktuálním stavu každého výstupu v aplikaci

● programovatelný stav výstupů po výpadku napájení

● 4 programovatelné externí vstupy

● možnost připojení monostabilních nebo bistabilních konektorů

● 4 režimy provozu ve spolupráci s vysílači (zapni/vypni, bistabilní, monostabilní, časový)

● 2 režimy ve spolupráci s řídící jednotkou (zapni/vypni, časový)

● čas naprogramován nezávisle na rádiových vysílačích, externích vstupech a řídící jednotce

● časy jsou přiřazeny nezávisle pro každý výstup

● možnost vzdáleně aktualizovat software

Zobrazit více

Uvedený dosah práce se vztahuje na otevřený prostor, tedy ideální podmínky bez překážek.

Pokud je mezi vysílačem a přijímačem překážka, je třeba předpokládat snížení dosahu práce pro cihlu:

od 10 do 40%,

dřevo a sádrokartón od 5 do 20%,

železobeton od 40 do 80%, kov od 90 do 100%,

sklo od 10 do 20 %.

Negativní vliv na dosah práce má také vzdušné i podzemní vedení vysokého napětí a vysílače mobilních telefonů umístěné v blízkosti zařízení.

bezdrátové ovládání

Parametry

Napájení	230 VAC
Frekvence	50 / 60 Hz
Spotřeba energie	0,65 W – pohotovostní režim 2.2 W – všechny kanály jsou zapnuté
Rádiový přenos	pásmo ISM 868 MHz (868,50 MHz)
Metoda přenosu	obousměrná - 9600 bps
Maximální výkon	14 dBm (25 mW)
Kódování	algoritmus založený na 128 bitovém klíči
Rozsah provozu	do 300 m na volném prostranství
Signalizace přenosu / programování	ano – zelená LED dioda (STATUS)
Signalizace vybraného kanálu / stav kanálu	ano – červené LED diody (CH1, CH2, CH3, CH4)
Maximální počet spárovaných tlačítek	96 párů (rozdělených na 4 kanály)
Informace o aktuálním stavu daného kanálu	ano – v mobilní aplikaci EXTA LIFE
Provozní režimy ve spolupráci s vysílači systému EXTA LIFE	zapni/vypni, bistabilní, monostabilní, časový
Pracovní režimy ve spolupráci s řídící jednotkou EXTA LIFE	zapnutí, vypnutí, časový
Počet externích vstupů	4
Spolupráce s konektory *	monostabilními (tlačítka), bistabilními
Provozní režimy pro externí vstupy **	zapnutí, vypnutí, bistabilní, monostabilní, časový
Rozsah nastavení času ***	1 s ÷ 18 h
Počet výstupních kanálů	4
Kontaktní parametry relé	4 x NO 10A / 250 VAC (přepínací kontakty beznapěťové)
Maximální zatížení výstupu	4 x 5A / 250 VAC
Počet připojovacích svorek	12 (vodiče s průřezem do 2,5 mm²⁾
Montáž krytu	lišta TH35 (DIN)
Teplotní rozsah	-10 do +55 °C
Stupeň ochrany krytu	IP20
Rozměry	90 x 35 x 66 mm (dvou modulový)
Hmotnost	0,125 kg

* výběr konektoru je možný pouze z úrovně mobilní aplikace ve spolupráci s regulátorem EFC-01

** Volitelný vstupní režim závisí na zvoleném typu konektoru

*** časy jsou přiřazeny nezávisle na každý kanál přijímače. Časy jsou naprogramovány samostatně pro tlačítka pracující v časovém režimu, pro externí vstupy a pro ovládání z aplikační úrovně
