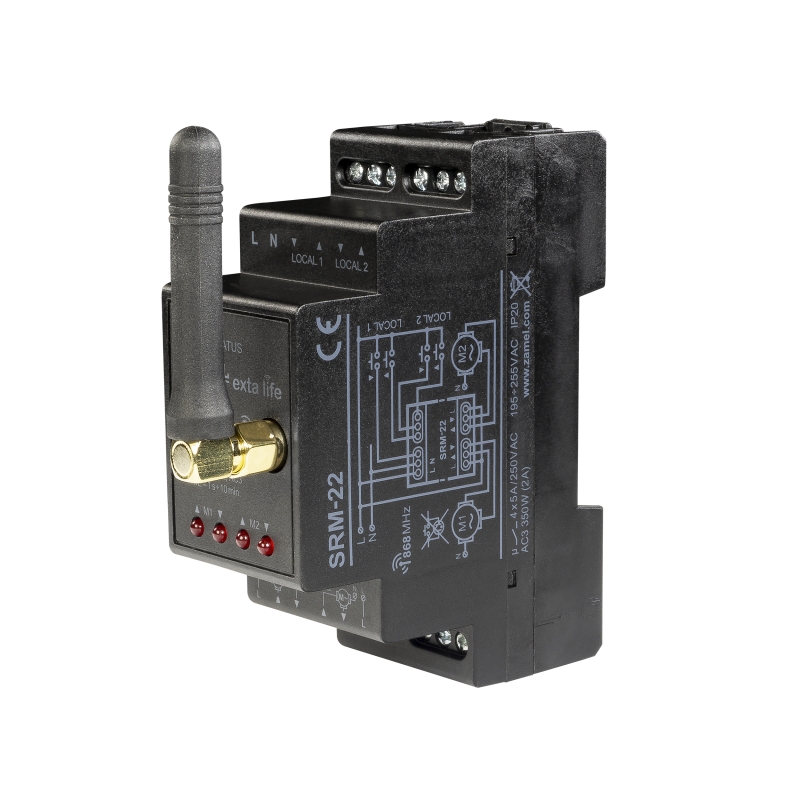

Ovládač žaluzií SRM-22

Číst více

Výrobce: Zamel

Kód produktu: SRM-22

Dostupnost: do 10 pracovních dní dodání do 10 dnů

2 560,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Ovládač žaluzií SRM-22

POPIS:

SRM-22 je určen k ovládání rolet nebo jiných zařízení poháněných jednofázovými motory 230 V AC. Je možné nezávisle ovládat dvě žaluzie. Ovládání lze provést bezdrátově z vysílačů nebo řídící jednotky EXTA LIFE i kabelovým připojením z úrovně tlačítek. Pro kabelové ovládání jsou použity dva páry vstupů (IN1 a IN2), které lze konfigurovat prostřednictvím mobilní aplikace. Vstupy mohou pracovat v lokálním nebo centrálním řízení. V obou případech můžete pro žaluzie použít tlačítka dvojitá nebo jednoduchá. Díky obousměrné komunikaci mezi ovládačem a řídící jednotkou je v mobilní aplikaci viditelný aktuální stav rolety (úroveň zavření) Obousměrná komunikace také umožňuje nastavení parametrů ovládače a dálkové přidávání vysílačů (bez fyzického přístupu k přijímačům). Systém kódování rámců zajišťuje kontrolu bezpečnosti ovládání, což je obzvláště důležité v případě okenních žaluzií a garážových vrat. SRM-22 mimo řídicí jednotku lze také ovládat z vysílačů systému EXTA LIFE. Do jednoho přijímače můžete zadat větší počet vysílačů, což vám umožňuje ovládat žaluzie z několika míst. Přístroj je určen pro montáž do rozváděčů na DIN lištu TH35. Řídicí software lze vzdáleně aktualizovat z řídící jednotky. Naprogramovaná doba pohybu každé rolety a schopnost definovat až čtyři oblíbené nastavení zvyšují funkčnost regulátoru.

VLASTNOSTI

ovládání žaluzií nebo jiných zařízení poháněných jednofázovými motory 230 V AC
nezávislé ovládání dvou žaluzií / pohonů
kompatibilita s řídící jednotkou a vysílači systému EXTA LIFE
obousměrný přenos – informace o aktuální poloze rolety v mobilní aplikaci
maximální zatížení 350 W (2 A) – třída AC3 pro každou roletu
programovatelné externí vstupy (lokální nebo centrální řídící funkce)
možnost připojení tlačítka jednoduchého nebo dvojitého pro lokální a centrální ovládání
programovatelný čas pohybu každé rolety
2 programovatelná nastavení "oblíbené" pro vysílače a externí vstupy
max. 4 programovatelná "oblíbená" nastavení z aplikace
2 režimy provozu ve spolupráci s vysílači (lokální / centrální)
z aplikace pro řízení typu otevři – zastav – zavři + ovládání pomocí posuvníku

Zobrazit více

Uvedený dosah práce se vztahuje na otevřený prostor, tedy ideální podmínky bez překážek.

Pokud je mezi vysílačem a přijímačem překážka, je třeba předpokládat snížení dosahu práce pro cihlu:

od 10 do 40%,

dřevo a sádrokartón od 5 do 20%,

železobeton od 40 do 80%, kov od 90 do 100%,

sklo od 10 do 20 %.

Negativní vliv na dosah práce má také vzdušné i podzemní vedení vysokého napětí a vysílače mobilních telefonů umístěné v blízkosti zařízení.

bezdrátová elektroinstalace

Parametry

Katalogový název:	SRM-22
Napájecí jmenovité napětí:	230 VAC
Jmenovitý kmitočet:	50 / 60 Hz
Jmenovitá spotřeba energie	0,65W – aktivní
Přenos:	rádiový – pásmo 868 MHz (868,50 MHz)
Způsob obousměrného přenosu:	9600 bps
Maximální výkon:	14 dBm (25 mW)
Kódování:	algoritmus založený na 128 bitovém klíči
Rozsah:	až 300 m na volném prostranství
Optická signalizace (přenos / programování):	ano – dioda LED STATUS (zelená)
Maximální počet spárovaných tlačítek:	96 párů pro celou řídící jednotku (obě rolety)
Signalizace pohybu rolety:	ano - 4 diody LED (červené)
Informace o aktuální pozici rolety:	ano – v mobilní aplikaci EXTA LIFE (% zavření rolety + ikona)
Provozní režimy ve spolupráci s vysílači systému EXTA LIFE:	lokální, centrální, 2 nastavení "oblíbené"
Pracovní režimy ve spolupráci s řídící jednotkou EXTA LIFE:	otevřít, zastavit, zavřít / % uzavření rolety posuvníkem, / až 4 "oblíbená" nastavení
Počet externích vstupů:	4 (2 pro každou roletu)
Spolupráce s žaluziovámi vypínači:*	pouze tlačítka (vracející se), jednoduchá nebo dvojitá tlačítka
Provozní režimy pro externí vstup:	lokální nebo centrální, v případě lokálního režimu a dvojitého tlačítka možnost vyvolání 2 "oblíbené" ** nastavení
Doba chodu rolety ***	naprogramované v rozmezí od 1 do 10 minut. (výchozí doba 120 s)
Parametry kontaktů relé:	4 x 5A / 250VAC
Maximální zatížení:	2 x 350 W (2 A) - třída AC3
Podporované jednofázové motory:	230 VAC s koncovými vypínači nebo s vypínači proti přetížení
Počet připojovacích svorek:	12 (vodiče o průřezu do 2,5 mm²)
Montáž:	DIN lišta TH35
Teplotní rozsah	-10 až +55 ° C
Stupeň ochrany krytu:	IP20
Rozměry:	dvou modulový kryt (2DIN) 90 x 35 x 66 mm
Hmotnost:	0,125 kg
