Prioritní relé PPM-05/5

Prioritní relé slouží ke kontrole hodnoty proudu v obvodě s prioritními nebo neprioritními spotřebiči.

Číst více

Výrobce: Zamel

Kód produktu: PPM-05/5

Dostupnost: do týdne dodání do týdne

1 469,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

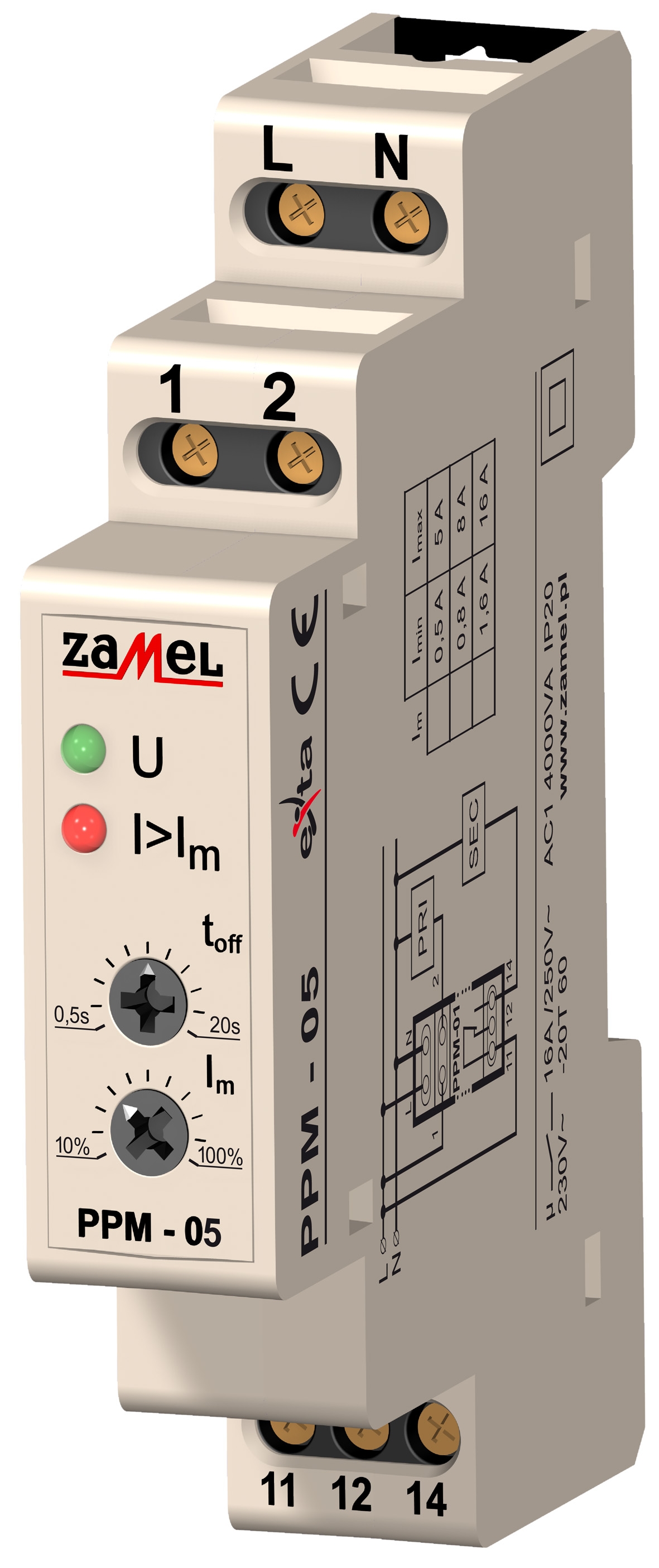

Prioritní relé PPM-05/5

Popis
Prioritní relé PPM-05 slouží ke kontrole hodnoty proudu v obvodu s prioritními a/nebo neprioritními spotřebiči. Po překročení nastavené hodnoty proudu proudícího přes měřící svorky (1, 2), systém odpojí neprioritní spotřebič v nastavené časové prodlevě. Hodnota mezního proudu a časové prodlevy odpojení mohou být regulovány uživatelem. Systém chrání před přetížením elektrické sítě, nicméně nezastupuje proudové jističe.

PPM-05/5 nastavení mezního proudu 5A

Vlastnosti

řízení prioritních a neprioritních zařízení
tři varianty výrobku v závislosti na úrovni měřeného proudu
kontrolka napájecího napětí
kontrolka překročení mezního proudu
plynulá regulace nastavení zpožděného vypnutí
plynulá regulace mezního proudu
galvanická izolace mezi měrným obvodem
výstup: maximální zatížení 16 A
montáž na DIN-lištu

Podpobný popis návod k obsluze: PPM-05_CZ.pdf

Parametry

PPM-05
Napájecí svorky	L, N
Napájecí jmenovité napětí	230V~
Tolerance napájecího napětí	-15 ¸ +10%
Jmenovitý kmitočet	50 / 60 Hz
Jmenovitý odběr proudu	34 mA
Svorky měřícího obvodu	1, 2
Nastavení mezního proudu	0,5 ¸ 5 A (his. ~5%) pro PPM-05/5)
	0,8 ¸ 8 A (his. ~5%) pro PPM-05/8)
	1,6 ¸ 16 A (his. ~5%) pro PPM-05/16)
Tolerance měření proudu	≤ 20%
Prodleva vypnutí	0,5 ¸ 20 s
Kontrolka napájecího napětí	zelená LED dioda
Kontrolka překročení mezního proudu	červená LED dioda
Parametry svorek relé	1NO/NC-16 A / 250 V AC1 4000 VA
Počet výstupních vodičů	7
Průřez připojovacích vodičů	0,2 ¸ 2,5 mm²
Pracovní teplota	-20 ¸ +60 ^oC
Pracovní poloha	libovolná
Připevnění krytu	DIN-lišta
Krytí	IP 20
Třída ochrany	II
Kategorie přepětí	II
Stupeň znečištění	2
Rozměry	1-modul (17,5 mm) 90 x 17,5 x 66 mm
Váha	88g
Související normy	PN-EN 60730-1, PN-EN 60730-2-1
Související normy	PN-EN 61000-4-2,3,4,5,6,11
