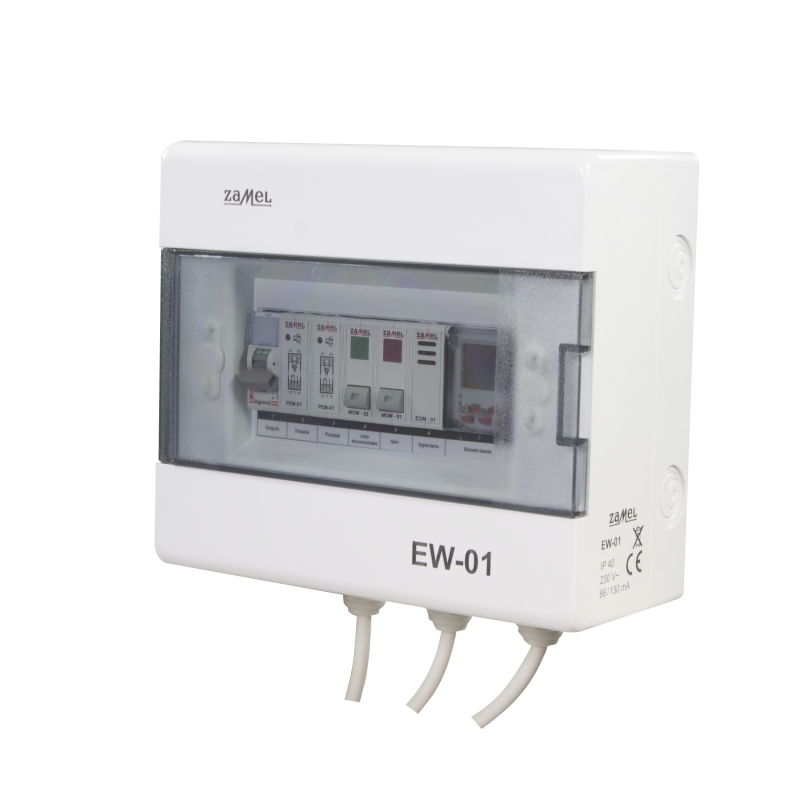

Elektronický školník EW-01
Elektronický školník je kompletní systém řídící práci školního zvonku, využívající zařízení SDM-10. Zařízení je určeno pro modernizaci nebo vytvoření nových zvonkových instalací. Systém EW-01 je vybaven jističem, zvonkovou řídící jednotkou, paralelními čidly, speciálními řídícími svorkami, umožňujícími spuštění režimu zkrácených vyučovacích hodin a poplachovým tlačítkem spouštějícím akustickou signalizaci. Základní jednotkou je ovládač školního zvonku SDM-10 určeného k ovládání akustické signalizace používaných ve školách , za využití zvonků. (např.: DNT-212, DNS-212, DNT-212M, DNS-212M firmy Zamel). Ovládání probíhá automaticky podle zvoleného algoritmu. Programuje se zadáním délky vyučovací hodiny, trvání po sobě jdoucích přestávek a určením počátku vyučování. Zařízení je vybaveno prostřednictvím řídícího vstupu speciálními funkcemi (výstražné zvonění, zkrácené vyučování). Pozor: Zařízení spolupracuje se zvonky s jmenovitým napájecím napětím 230 V AC. Je možné použít zvonky 8, 24 V AC za použití zvonkových programátorů typu TRM-8 nebo TRM-24.
Vlastnosti
2 způsoby zapojení
zjednodušený algoritmus programování rozvrhu hodin
jednoduchá změna délky trvání vyučovací hodiny (normální, zkrácená)
ukazatel skutečného času, kalendář
možnost nastavení délky zvonění
2 řídící vstupy umožňující spuštění naprogramovaných funkcí
2 x výstup - max. zatížení 16 A
záložní baterie uchování dat – hodiny, naprogramování
kryt na omítku o rozměrech 197 x 227 x 93 mm
Váha 1600g
Produkt Elektronický školník najdete v kategoriích Domovní zvonky | Zvonky školní
Dotazy k produktu Elektronický školník
Matějka Oldřich2020-12-17 16:06:37
jak se to programuje ? je k dispozici instalační návod?
Tympol plus:
Návod je součástí výrobku.
2017-09-21 15:56:19
Dobrý den,měl bych zájem o školníka + 4ks zvonku, nejlépe 24V. Po škole je dvoužilový rozvod 2x2,5mm. Prosím pošlete mi nabídku. Je jednoduché nastavení programu pro zvonění? Zvonějí zvonky dostatečně silně? Popř. bych si vzal na 230V...
Jaké máte zkušenosti s životností zařízení?
Tympol plus:
Monika2017-09-19 11:17:11
Dobrý den, zajímá mě, zda jde ovládat hlasitost školního zvonku DNS-212D, 230 V. Děkuji za odpověď
Tympol plus:
Hlasitost školního zvonku ovládat nelze.
Elektronický školník - parametry
EW-01 | |
Napájecí vodiče | L, N |
Napájecí jmenovité napětí | 230V~ |
Tolerance napájecího napětí | -15÷ +10% |
Jmenovitý kmitočet | 50/60 Hz |
Jmenovitý odběr proudu | 66 mA / 130 mA |
Parametry svorek zvonku (L´, N´): | 1NO/NC-16A/250 V AC1 4000 VA |
Parametry svorek vstupu (IN, IN): | 1NO/NC-16A/250 V AC1 4000 VA |
Životnost záložního zdroje-hodiny | 3 roky |
Životnost záložního zdroje-program | 10 let |
Počet připojovacích vodičů | 3 x 2 x 1,50 mm2 |
Průřez připojovacích vodičů | 1,50 mm2 |
Pracovní teplota | -20 ÷ + 45oC |
Pracovní poloha | libovolná |
Připevnění krytu | Vruty do podložky |
Krytí | IP20 (PN-EN 60529) |
Třída ochrany | IP40 |
Kategorie přepětí | II |
Rozměry | Na omítku 197 x 227 x 93 mm |
Váha | 1,6 kg |
Související normy | PN-EN 60730-1, PN-EN 60730-2-7 |
PN-EN 61000-4-2,3,4,5,6,11 |
