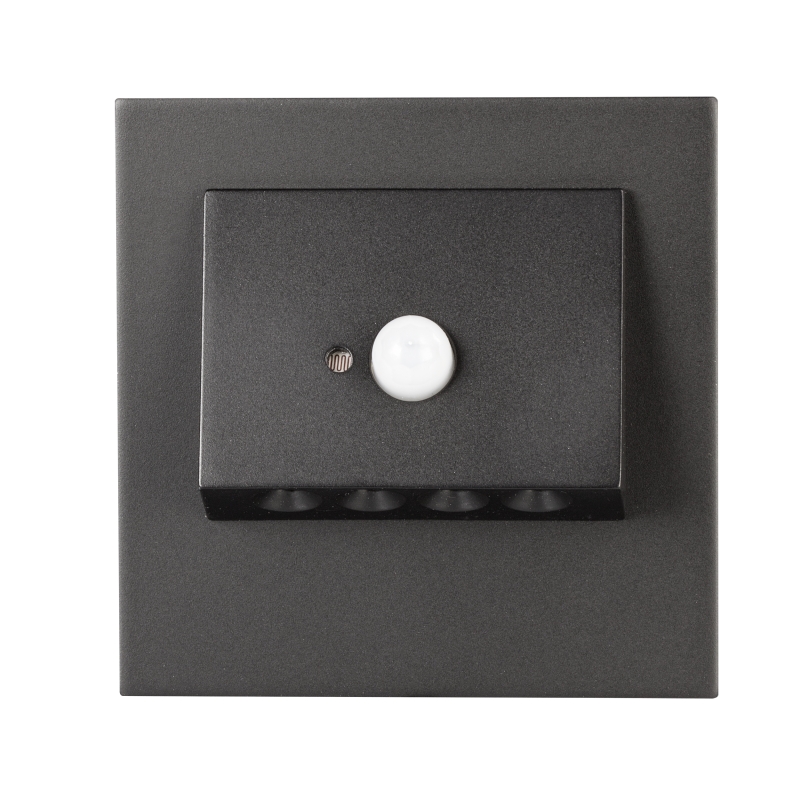

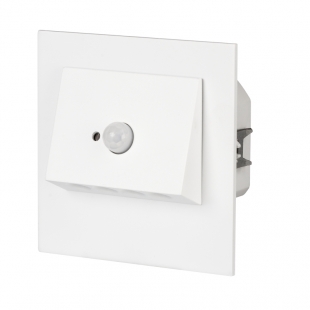

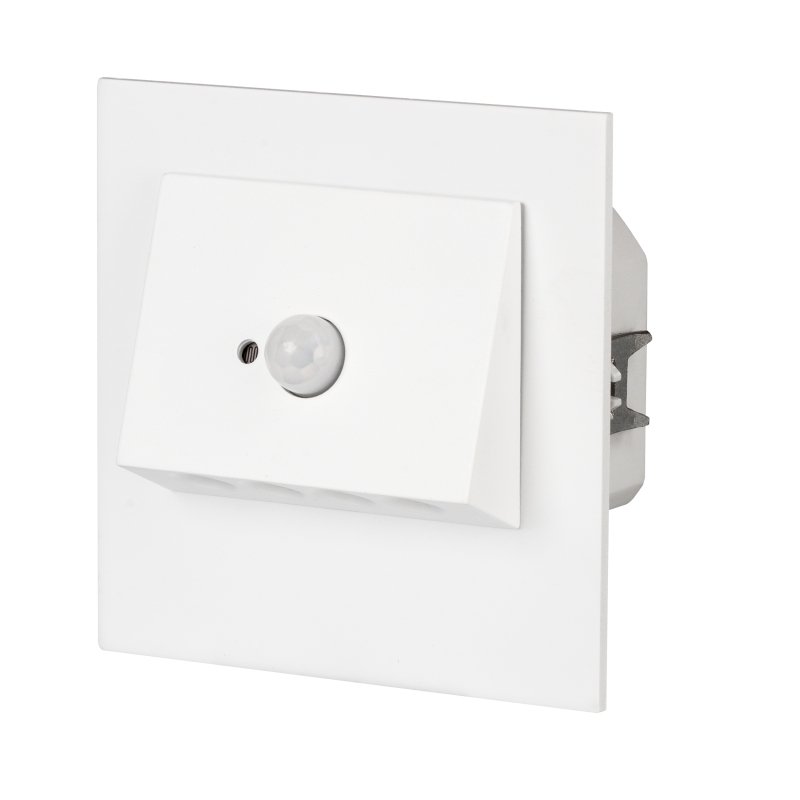

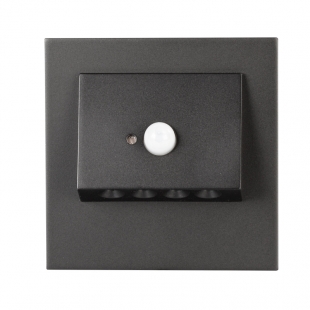

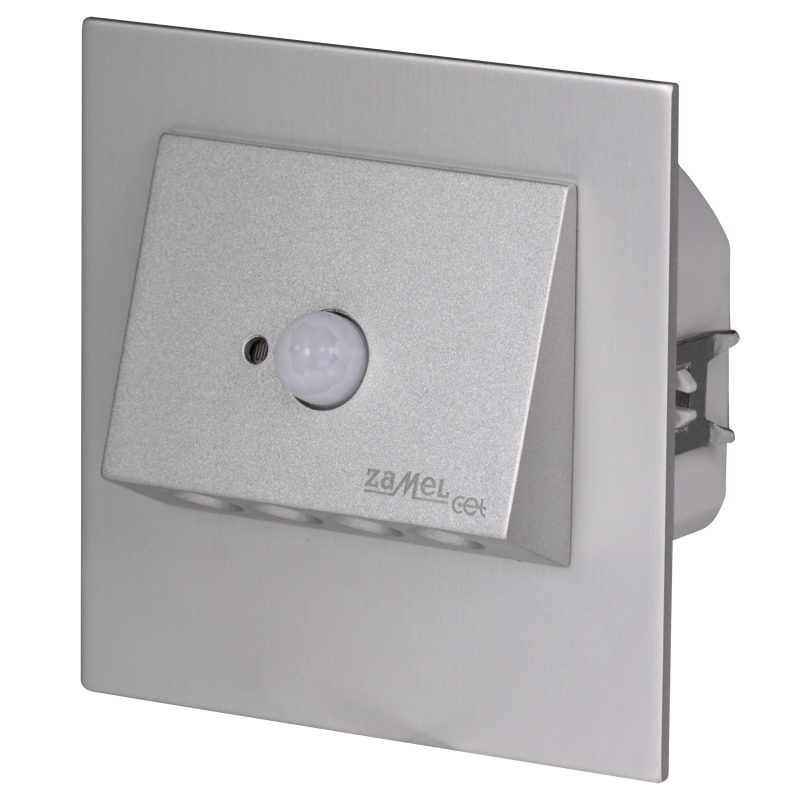

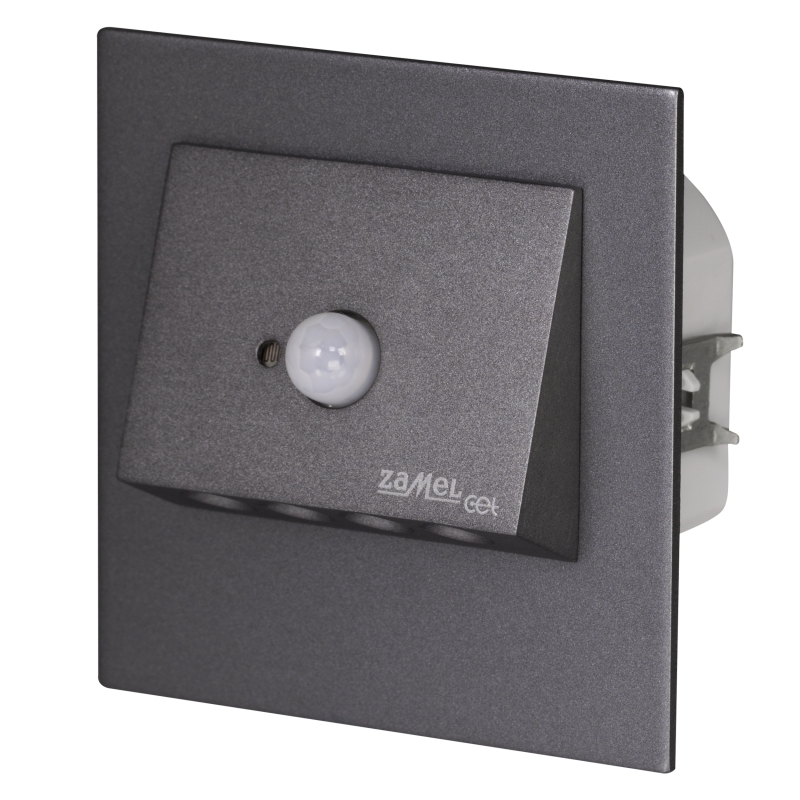

Světlo LED NAVI s čidlem 11-326-xx, 230V, pod omítku, do KU krabice, IP20

Příklady instalací:

Schéma 1. - Svítidlo je napájeno ze zdroje 230 V DC. Po zaznamenání pohybu v detekční oblasti se světlo zapne nebo ne p, v závislosti na světelné intenzitě. Po ustání pohybu se světla vypnou se zpožděním 2 ÷ 35 s podle nastavení TIME.

Schéma 2. - První svítidlo je svítidlo s čidlem pohybu a soumraku. Ostatní svítidla jsou ve standartní versi napájená napětím 230 V DC. Standartní světla se spouštějí prostřednictvím beznapěťového kontaktu vyvedeného z krytu osvětlení s čidly. Po pohybu v detekční oblasti se všechna světla rozsvítí nebo ne v závislosti na světelné intenzitě. Po ustání pohybu se světla vypnou se zpožděním 2 ÷ 35 s podle nastavení TIME.

DOPORUČENÍ

• Pohybové čidlo je v krytu umístěno tak, aby zajistilo optimální podmínky detekce pohybu se zohledněním montážních specifik na komunikačních liniích, schodištích a chodbách.
• Svítidlo je vybaveno dodatečným NO kontaktem. Tento kontakt je možné využít k spínání/vypínání libovolných zařízení s max. zatížitelností 3 A pro 230 V AC. Tento kontakt může např. sloužit ke spínání jiných svítidel na chodbách nebo schodištích – viz schéma 2.
• Dosah práce čidla je max. 3 m s úhlem 120 stupňů.
• Vyhýbejte se montáži svítidla pravoúhle ke směru pohybu – optimální montáž s úhlem detekce pohybu je znázorněna na obrázku.
• Po přivedení napájecího napětí se doporučuje počkat nejméně 30 s na ustálení práce čidla PIR – teprve po té lze kontrolovat správnost funkce.
• Osvětlení je také vybaveno soumrakovým čidlem k měření světelné intenzity v rozmezí od 2 do 20 lx. Umožňuje to přesně stanovit tzv. „úroveň soumraku“.
