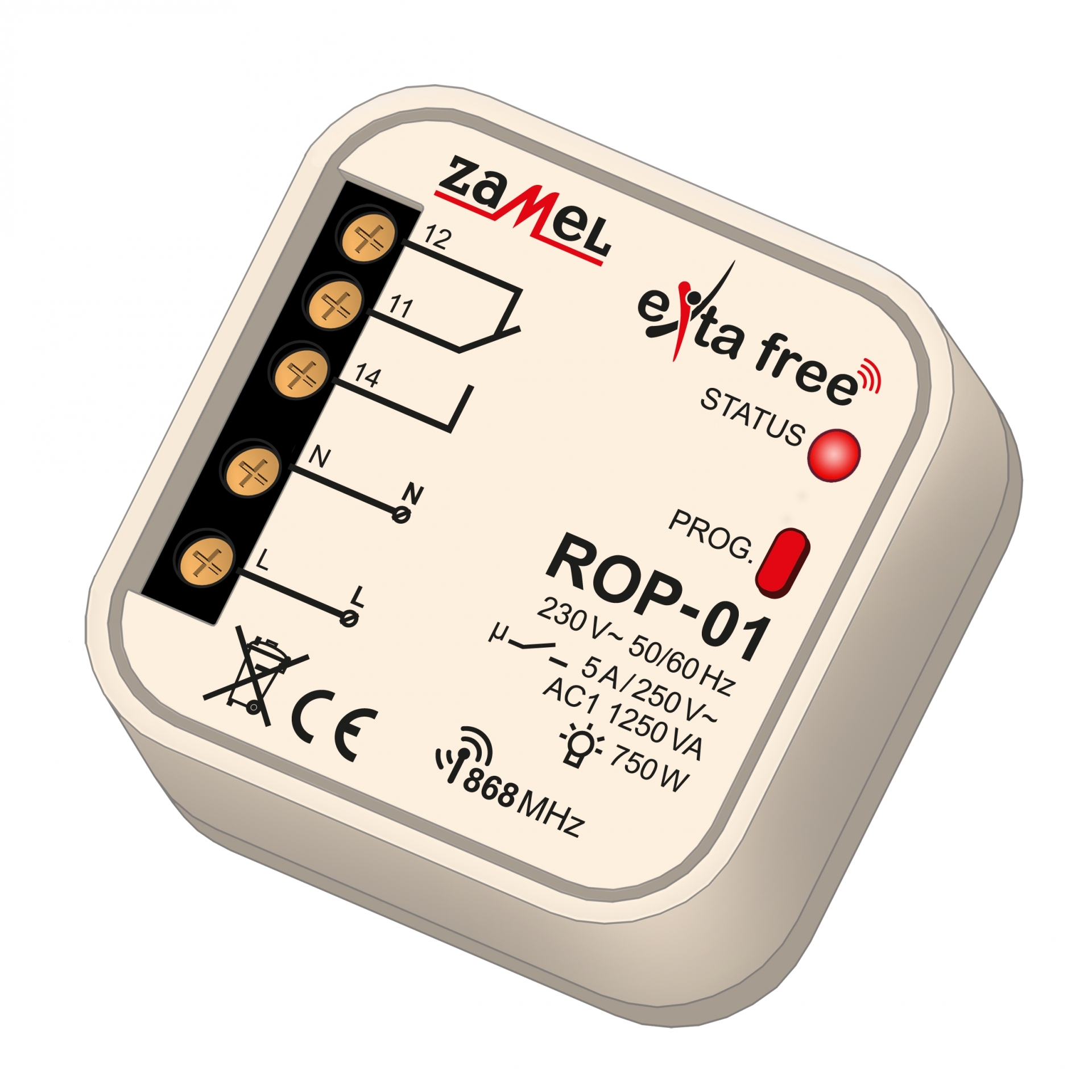

Rádiový přijímač 1-kanálový

POPIS FUNKCE RWL-01

Rádiové přijímače krabicové se využívají jako montážní prvky v instalačních krabicích na i pod omítku i jako výkonná zařízení přímo v krytech osvětlení i jiných přijímačů. ROP-01 umožňuje práci v pěti různých režimech (zapnutí, vypnutí, režim monostabilní, bistabilní, časový).

VLASTNOSTI

• Spolupráce s vysílači bezdrátového systému ovládání EXTA FREE,
• Jedno výstupní relé NO/NC (beznapěťové kontakty),
• Ovládání práce osvětlení, vytápění, další,
• Jednoduchá montáž do krabice pod omítku ∅60 mm,
• 5 režimu práce: zapnutí, vypnutí, režim monostabilní, bistabilní, časový (zpožděné vypnutí),
• Velký dosah práce (do 230 m),
• Optická signalizace činnosti,
• Nízká spotřeba, možnost průběžné práce,
• Možnost zvětšení dosahu práce použitím zesilovače RTN-01.

Zařízení je třeba zapojit do jednofázové sítě v souladu s platnými normami. Způsob zapojení je popsán v návodu. Práce spojené s: instalací, zapojením a regulací by měl provádět kvalifikovaný elektrikář, který se seznámil s návodem k obsluze a funkcemi zařízení. Po demontáži krytu nelze uplatňovat záruku. Před započetím instalace se upevněte, jestli jsou přívodní kabely bez napětí. K instalaci použijte křížový šroubovák o průměru 3,5 mm. Na správnost funkce má vliv způsob dopravy, skladování a používání zařízení. V následujících případech se nedoporučuje instalace zařízení: chybějící součásti, poškození nebo deformace zařízení. V případě nesprávné funkce vraťte výrobek výrobci.

 FUNKCE

Zařízení může pracovat v pěti režimech:

• MONOSTABILNÍ Relé pracuje pouze po dobu stisknutí vysílače.
• BISTABILNÍ (jedno tlačítko) zařízení cyklicky mění stav relé po stisknutí stejného tlačítka.
• ZAPNI Zařízení se spouští po stisknutí tlačítka.
• VYPNI Zařízení se vypne po stisknutí tlačítka.
• ČASOVÝ Zařízení se vypíná po naprogramovaném čase (tp), ale je možné jej vypnout před uplynutím nastaveného času. Čas nastavený výrobcem – 15 s.

MONTÁŽ

1. Rozpojit napájecí obvod.
2. Odpovídajícím zařízením zkontrolovat beznapěťový stav na napájecích vodičích.
3. Zapojit vodiče do kontaktů shodně se schématem zapojení.
4. Nainstalovat zařízení ROP-01 do instalační krabice.
5. Zapojit napájecí obvod.

POUŽITÍ

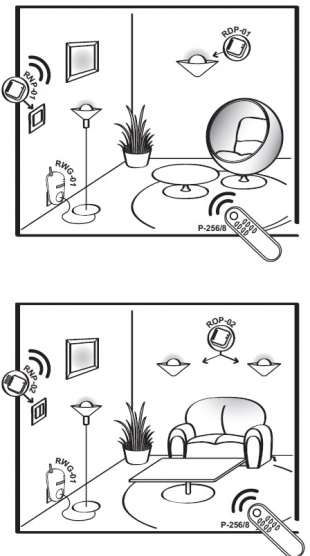

Rádiový přijímač krabicový 1-kanálový ROP-01 pracuje jako přijímač 8-kanálového dálkového ovládače P-256/8 a rádiového klávesového 2-kanálového vysílače RNK-02 (ovládání zapni/vypni světelných zdrojů). Zobrazené vysílače mohou také ovládat činnost rádiového světelného vypínače RWL-01 a dálkově ovládané zásuvky RWG-01.
