LED svítidlo TETI NT 230V AC, IP20 - 17-221-xx

do vyprodání zásob z nabídky barev a typů

Číst více

Dostupné varianty

Kód produktu: TYP 17-221-xx

Dostupnost: do 10 pracovních dní dodání do 10 dnů

955,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

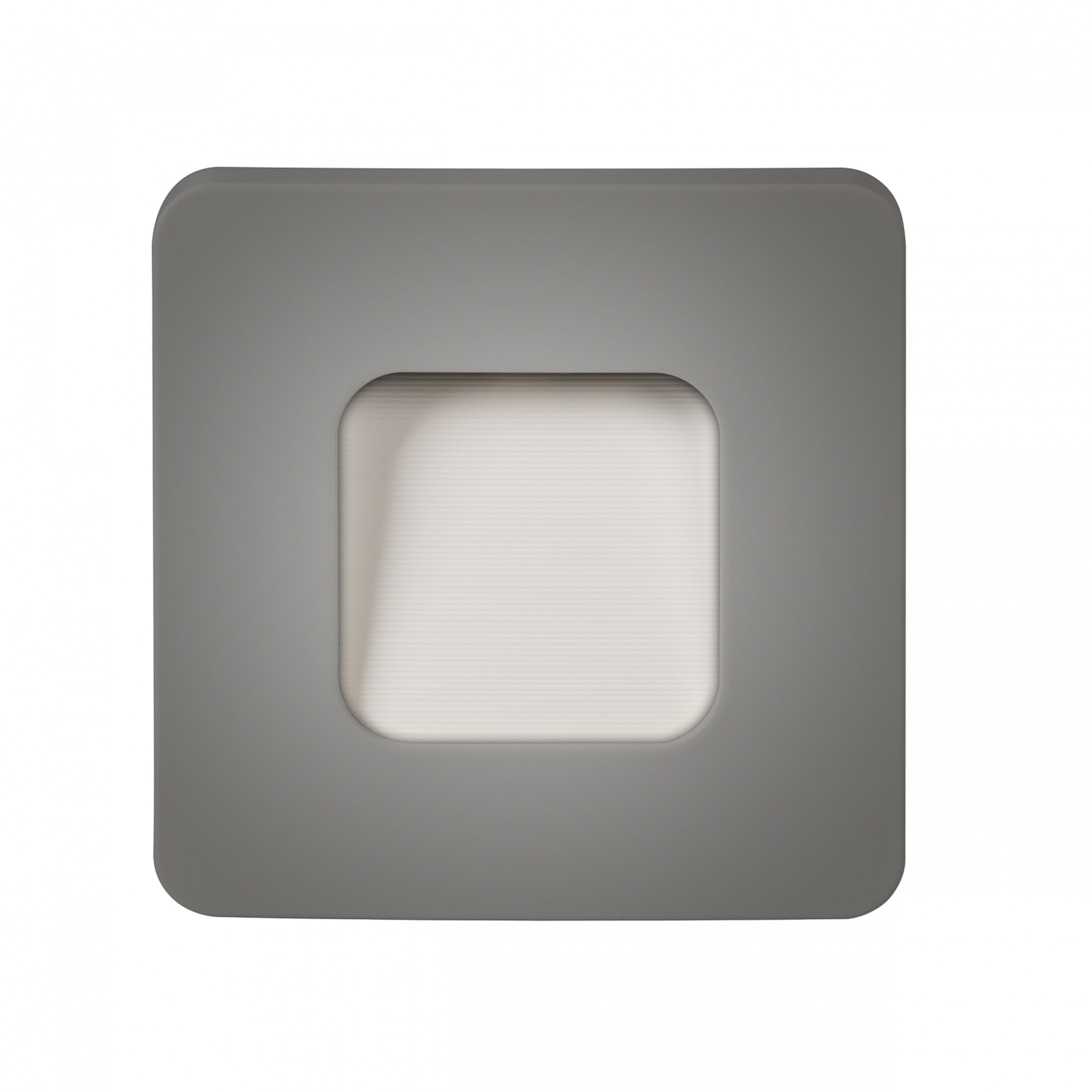

LED svítidlo TETI 17-221

Montáž na omítku pomocí lepicí pásky, lepidla nebo montážních vrutů

Napájení přímo ze sítě 230 V AC

Montáž do krabice Ø 60-68 mm

Použití pouze v interiéru

Napájení přímo ze sítě 230 V AC 50/60 Hz,
Jednoduchá instalace v krabici Ø 60-68 mm,
Světelný paprsek směřuje dvěma směry: dolů a dopředu,
Vynikající světelné vlastnosti díky použití LED diod nejvyšší kvality,
Vysoká hladina světla při minimálním odběru proudu,
Vysoká jakost provedení, minimální odběr proudu a trvanlivost odhadovaná na 5 let stálého svícení (cca 40 000 h)
Použití pouze v interiéru
Zabudovaný systém zajištující konstantní proud pro LED diody
Zdroj světla – 6x LED dioda
230 V AC
IP20
rozměr: 80 X 80 mm

Použití: Schodiště, chodby, osvětlení nábytku, dekorativní nasvícení

POZOR:

K napájení svítidel doporučujeme použit zdroje firmy Zamel typu ZNP, ZNN nebo ZNM v provedení na 12 V DC.
Výkon zdroje je nutné přizpůsobit počtu napájených svítidel.

Zobrazit více

MONTÁŽ

POZOR: Zapojení napájení k jednofázové síti je nutné provést v souladu se závaznými normami. Úkony spojené s instalací, zapojením a naprogramováním by měla provádět kvalifikovaná osoba, která se seznámila s návodem k obsluze zařízení.

Svítidlo se upevňuje do instalační krabice Ø 60-68 mm.

Rozpojit napájecí obvod.
Odpovídajícím zařízením zkontrolovat beznapěťový stav na napájecích vodičích.
Sejmout kryt (prsty přidržet řídící jednotku a kryt posunout směrem nahoru – viz. obrázek, a jemně odtáhnout od montážní jednotky.
Odpojit vodiče spojující kryt s řídící jednotkou.
Připojit vodiče k odpovídajícím svorkám řídící jednotky v souladu se schématem zapojení (příklady instalace).
Upevnit řídící jednotku v instalační krabici a dotáhnout úchyty.
Spojit vodiče krytu s modulem umístěným v krabici.
Upevnit přední část svítidla na montážní jednotku.
Zapojit napájecí obvod.
Zkontrolovat správnost funkcí.

Parametry

Napájení	230 V DC
Odebíraný výkon	1,1 W – barva teplá bílá
Odebíraný výkon	0,93 W - barva studená bílá
	barva studená bílá	barva teplá bílá
Koeficient předávání barev R_a	71	80
Teplota barvy T_c [K]	5900	3100
Světelný proud Ø [lm]	22	16
Světelná efektivita [lm/W]	31	23
