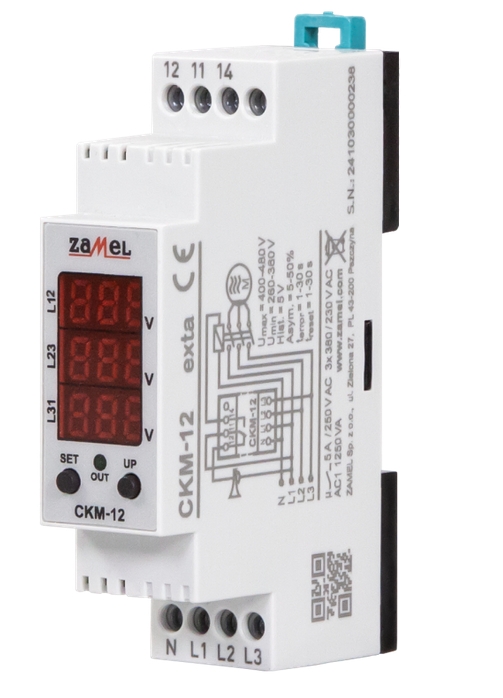

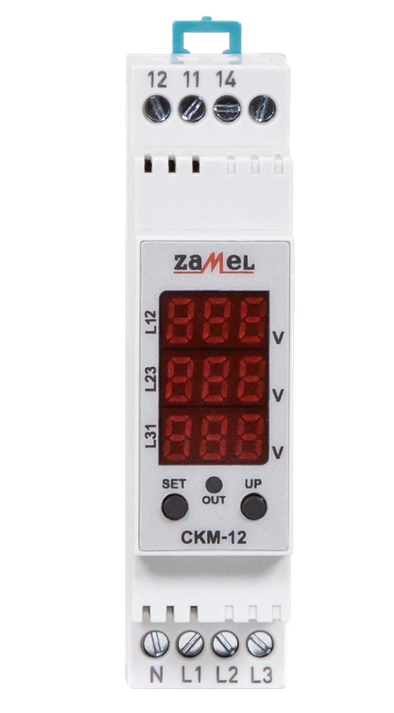

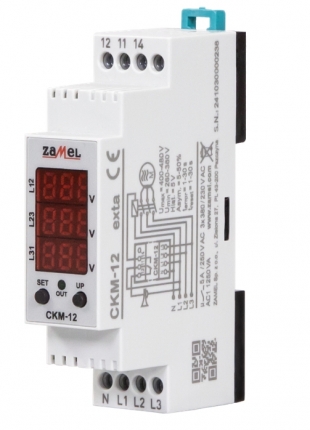

Digitální snímač kontroly sledu a zániku fází s indikátorem napětí CKM-12

Snímač sledu fází a ztráty fáze je navržen k ochraně třífázových zátěží před účinky asymetrie napětí, ztráty napětí nebo fázového posunu. Jeho digitální design umožňuje přesné měření napětí True RMS a jeho zobrazení (hodnoty fázového napětí). Relé analyzuje napětí v instalaci. Pokud je napětí nad nebo pod nastavenou hodnotou, nebo pokud je detekován fázový posun, kontakty relé sepnou a na displeji se zobrazí příčina poruchy. Zařízení umožňuje nastavit zpoždění odezvy relé a také dobu, po které zařízení po určení správného stavu napětí relé sepne.

• Ochrana proti nesprávnému sledu fází a fázovému posunu,
• Ochrana proti asymetrii napětí,
• Nastavitelný práh (asymetrie), doby zpoždění vypnutí a zpoždění zapnutí.

K čemu slouží v praxi?

CKM-12 je ideální pro ochranu:

• elektromotorů (čerpadla, ventilátory, kompresory)
• průmyslových strojů
• HVAC technologií
• rozvaděčů v komerčních i průmyslových instalacích

Zajišťuje stabilní provoz a eliminuje riziko poškození zařízení vlivem nekvalitního napájení. ()

Klíčové vlastnosti

• Komplexní ochrana – sledování výpadku, asymetrie i pořadí fází ()
• Digitální měření (True RMS) – přesné vyhodnocení napětí ()
• Vestavěný displej – okamžitý přehled o napětí mezi fázemi ()
• Nastavitelné zpoždění (1–30 s) – přizpůsobení konkrétní aplikaci ()
• DIN montáž (TH-35) – rychlá instalace do rozvaděče ()
• Výstupní kontakt až 16 A – přímé řízení obvodů ()

Srovnání s běžným řešením

Oproti standardním relé pro kontrolu fáze nabízí CKM-12:

• vyšší přesnost díky digitálnímu měření
• přehledné zobrazení hodnot (není jen signalizace LED)
• širší rozsah nastavení (asymetrie, zpoždění)
• univerzální použití napříč instalacemi

To z něj dělá vhodné řešení nejen pro základní ochranu, ale i pro náročnější aplikace.
