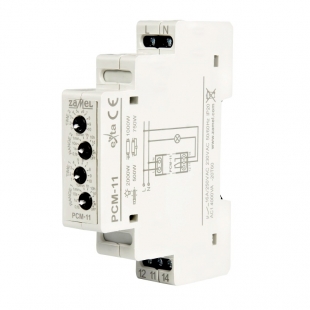

Časové relé PCM-11

Časové relé cyklické s nastavením 2 časů PCM-11

Číst více

Výrobce: Zamel

Kód produktu: PCM-11

Dostupnost: do 10 pracovních dní dodání do 10 dnů

1 100,- Kč včetně DPH

Máte dotaz k produktu? Zeptejte se nás..

Popis

Popis

Multifunkční časové relé PCM - 11 se používá k provádění časových funkcí v automatizačních a řídicích systémech. To vám umožní provádět funkci cyklického přepínání obvodů se specifickými časy spínání (t2) a vypínacími časy (t1). Zařízení také umožňuje funkci zpožděného zapnutí, zpožděného vypnutí a generování impulzu určité délky. Vyznačuje se velmi širokým rozsahem nastavení času a funkcí trvalého zapínání a vypínání. Režim můžete změnit, aniž byste museli čekat na dokončení aktuálního cyklu.

Vlastnosti

možnost nastavení nezávislých časů zapnutí a vypnutí,
funkce trvalého zapínání a vypínání,
montáž na lištu TH 35 (DIN)
široký rozsah nastavení časů v rozsahu 0,1 s - 10 dní,
reléový výstup - jeden přepínací kontakt s maximální nosností 16 A,
schopnost generovat impuls určité délky,
kryt 1-modul

Parametry

Označení	PCM-08	PCM-09	PCM-10	PCM-10/24V	PCM-11
Jmenovité napájecí napětí	230 V / 400 V AC	230 V AC		24 V AC / DC	230 V AC
Tolerance napájecího napětí	-15 ÷ ± 10%
Jmenovitá frekvence	50 / 60 Hz
Jmenovitý odběr proudu [mA] / výkonu	31	-	35	36	10
Optická signalizace napájení	zelená LED dioda
Optická signalizace stavu a měčení času	červená LED dioda	barevná LED dioda	červená LED dioda
Spouštěcí proud řídicího obvodu	-	-	510µA	900µA
Počet pracovních programů	1	26	10		5
LED displej	-	dvojitý, 7 segmentů, červená	-
Rozsah časového nastavení t1	8 ÷ 200 ms	0,1s ÷99h 59m 59,9s	0,1 s ÷ 100 dní (otočný potenciometr - skokový + plynulý)		0,1s ÷ 10 dní
Rozsah časového nastavení t2	1 ÷ 1000 s	0,1s ÷99h 59m 59,9s	0,1 s ÷ 100 ꝏ (otočný potenciometr - skokový + plynulý)		0,1s ÷ 10 dní
Rozsah časového nastavení t3		0,1s ÷99h 59m 59,9s	-		-
Přesnost časového odpočítávání	1%	max. ± 3s/24h pro 25 ^oC	0,20%		max. ± 3s/24h pro 25 ^oC
Parametry sepnutí	2NO/NC 10 A/250 VAC1 2500 VA	1 NO/NC 16 A/250 VAC1 4000 VA
Počet připoj. vodičů	-	8			5
Průměr připoj. vodičů	0,2 ÷ 2,5 mm2
Pracovní teplota	-20 ÷ + 60 ^oC				10 ÷ + 55 ^oC
Stupeň ochrany	IP20
Třída ochrany	II
Kategorie přepětí	II
Rozměry	90 x 17,5 x 66 mm		90 x 35 x 66 mm		90 x 17,5 x 66 mm
Hmotnost	0,072 kg	0,080 kg	0,110 kg		0,079
